A105N שסתום כדור רכוב Trunnionהוא שסתום תעשייתי-כבד, בעל ביצועים-גבוהים המיועד למערכות צנרת-בלחץ גבוה ובקוטר- גדול.
A105N:חומר הגוף הואASTM A105 פלדת פחמן מזויפת, כשה-"N" מציין שהוא עברמנרמלטיפול בחום לשיפור קשיחות ומבנה גרגר.
רכוב על כף רגל:שלא כמו שסתומי כדור "צפים", הכדור מקובע בחלק העליון והתחתון על ידי פיתול (ציר). לחץ הנוזל מאלץ אתמושביםנגד הכדור כדי ליצור חותם, במקום לכפות את הכדור על המושבים. עיצוב זה מפחית באופן משמעותי את מומנט ההפעלה ומונע בלאי של המושב ביישומי לחץ גבוה-.
לא בטוח לגבי דרישות מומנט עבור שירות-בלחץ גבוה?צור קשר עם המהנדסים שלנו לקבלת נתוני מומנט מפורטיםוייעוץ לבחירה על שסתומי פתח A105N.
מידע מפורט
| רְכִיב | תֵאוּר |
| חומר גוף | ASTM A105N (פלדת פחמן מחושלת, מנורמל) |
| חיתוך פנימי | בדרך כלל נירוסטה (304/316) או פלדת פחמן עם ENP (ציפוי ניקל אלקטרו) |
| חומר מושב | מושב רך (PTFE, RPTFE, DEVLON, PEEK) או מושב מתכת (טונגסטן קרביד/סטליט) |
| מִבצָע | מנוף, תיבת הילוכים, מפעיל פניאומטי או מפעיל חשמלי |
| סיום חיבורים | אוגן (RF, RTJ) או Butt-Weld (BW) |
| טווח מידות | 2 אינץ' עד 48 אינץ' (NPS 50 עד NPS 1200) |
| שיעור לחץ | Class 150, 300, 600, 900, 1500, 2500 |
מפרטים
שסתומי כדור A105N Trunnion מיוצרים ונבדקים על פי תקני התעשייה הבינלאומיים:
עיצוב וייצור: API 6D/ ASME B16.34 / ISO 14313
מידות פנים-אל-:ASME B16.10 (מידות סטנדרטיות להחלפה)
מידות אוגן קצה:ASME B16.5 (עד 24") / ASME B16.47 (26 אינץ' ומעלה)
קצוות תחת-:ASME B16.25
בדיקת לחץ:API 6D / API 598 (מבטיח אפס דליפה)
בטיחות אש:API 607 / API 6FA (מבטיח שהשסתום יישאר אטום במהלך שריפה)
תאימות ל-NACE:MR0175 (אופציונלי, עבור סביבות גז חמוץ/קורוזיבי)
תכונות
מומנט הפעלה נמוך:מכיוון שהכדור מעוגן על ידי התווך, לחץ הנוזל אינו דוחף את הכדור למושב במורד הזרם. זה מאפשר הפעלה חלקה וקלה גם בלחץ מרבי.
בלוק כפול ודימום (DBB):רוב שסתומי ה-API 6D מספקים אטימה בו-זמנית הן במעלה והן במורד הזרם. זה מאפשר לאוורר או לנקז את חלל הגוף כאשר השסתום במצב סגור.
הפגת לחץ חלל אוטומטית:אם הלחץ בחלל הגוף גדל (למשל, עקב התפשטות תרמית), המושבים מתוכננים להידחף מעט לאחור ולשחרר את הלחץ העודף בחזרה לתוך הצינור.
עיצוב אנטי-סטטי:קפיצים מובנים- מבטיחים המשכיות חשמלית בין הכדור, הגבעול והגוף כדי למנוע ניצוצות מחשמל סטטי.
גזע הוכחה-לנשוף:הגבעול מוחדר מתוך הגוף ומעוצב עם כתף כך שלא ניתן לנשוף אותו החוצה בלחץ פנימי.
הזרקת איטום חירום:עבור שסתומים בגודל 6 אינץ' ומעלה, מסופקים אביזרי הזרקה עבור המושבים והגזע. אם האיטם הראשי פגום, ניתן להזריק גריז חירום כדי לעצור דליפה באופן זמני.
אש-עיצוב בטוח:במקרה של שריפה הממיסה את המושבים הרכים, מופעל אטם מתכת משני-ל-מתכת כדי למנוע דליפה קטסטרופלית.

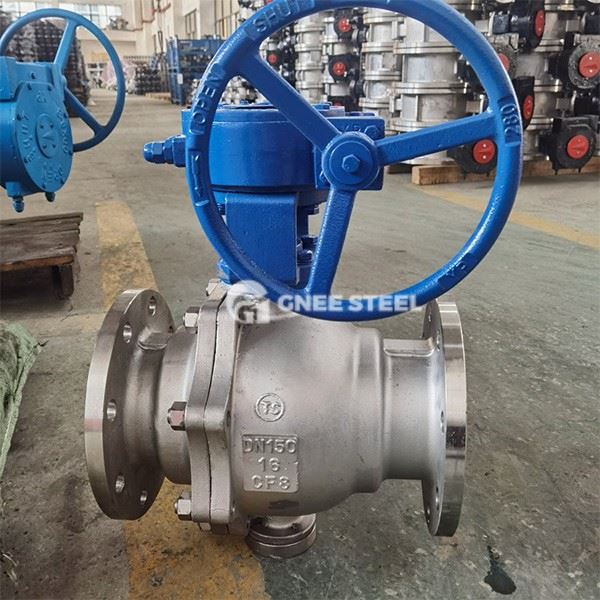

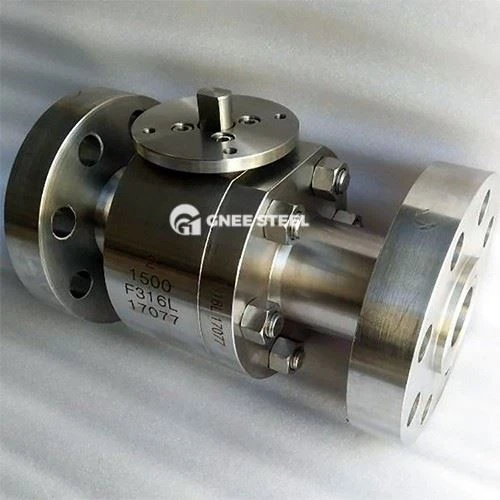

מפעל שסתום כדור רכוב A105N Trunnion
שאלות נפוצות
למה משמש שסתום כדורי מותקן?
שסתומי כדור רכובים על Trunnion משמשים בעיקר עבורלחץ- גבוה, קוטר- גדוליישומים שבהם נדרש כיבוי אמין-ותפעול קל.
השימושים העיקריים כוללים:
צינורות נפט וגז:הולכה-ארוכה של נפט גולמי וגז טבעי.
מפעלים פטרוכימיים:טיפול בנוזלים וגזים בלחץ גבוה- בבתי זיקוק.
כיבוי קריטי-:משמש כאשר דרוש מומנט הפעלה נמוך כדי לאפשר מפעילים קטנים ויעילים יותר.
בלוק כפול ודימום (DBB):משמש במערכות הדורשות איטום משני צידי השסתום כדי לאוורר בבטחה את חלל הגוף.
מה ההבדל בין שסתום כדורי צף לבין שסתום כדורי פתח?
ההבדל המהותי בין שסתום כדור צף לבין שסתום כדורי מותקן על כף רגל הואכיצד הכדור נתמך וכיצד הוא יוצר אטימה.
| תכונה | שסתום כדור צף | שסתום כדורי רכוב על כף רגל |
| תמיכה בכדור | נתמך על ידי המושבים בלבד | מעוגן על ידי גזע וטרון |
| פעולת איטום | הכדור נע לכיוון המושב | המושבים נעים לעבר הכדור |
| מומנט הפעלה | גבוה (גדל עם לחץ) | נמוך (יציב על פני לחצים) |
| גודל אופייני | קטן (NPS 1/2 עד 10) | גדול (NPS 2 עד 48+) |
| שיעור לחץ | נמוך יותר (בדרך כלל עד Class 600) | גבוה (עד כיתה 2500+) |
| תכונת DBB | לֹא | כֵּן |
| עֲלוּת | לְהוֹרִיד | גבוה יותר |
