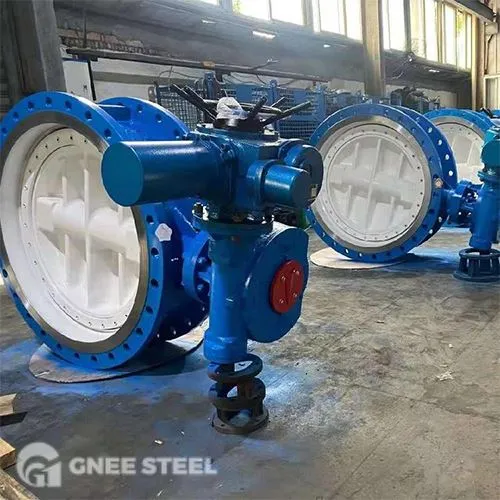

שסתום פרפר איטום קו מרכז

שסתום הפרפר של חותם קו בינוני הוא סוג של שסתום פרפר עם מבנה סימטרי בקו בינוני כגרעין, שציר הגזע שלו, צלחת הפרפר מרכז ומרכז גוף שסתום חפירות, ובאמצעות סיבוב צלחת הפרפר כדי להשיג את בקרת הצינור והתאמת זרימה. דרך סיבוב צלחת הפרפר להשגת בקרת צנרת והתאמת זרימה, בעיקר הסתמכות על חומרי איטום רכים (כמו גומי, פוליטטראפלואורואתילן) או מבנה איטום מורכב כדי להשיג את מחסום התקשורת, המתאים למים, גז ומערכת נוזלים תואמים חלשים.

מבנים

רכיבי ליבה:

גוף שסתום: עשוי מברזל יצוק רקיע, נירוסטה וחומרים אחרים, נתיב הזרימה מעוצב כשישי כדי להפחית את עמידות הזרימה.
צלחת פרפר: מבנה דיסק עגול או סגלגל, חיבור קבוע עם גזע השסתום, חומר התואם את גוף השסתום (כמו ברזל יצוק רקיע מרופד בגומי).
טבעת חותם: בדרך כלל גומי (גומי ניטריל, EPDM) או polytetrafluoroethylene (PTFE), משובצים בגוף השסתום או בקצה צלחת הפרפר, ויוצרים ממשק איטום אלסטי.
גזע: דרך מרכז צלחת הפרפר, דרך סיבוב פתיחת הנעה של צלחת הפרפר, יש לעמוד בפני החומר להיות עמיד בפני קורוזיה (כמו נירוסטה 304/316).
עיצוב עזר:

חיבור מהודק: אוגן עד מהדק הרכבה, מבנה קומפקטי, מתאים לתרחישים מוגבלים בחלל.
רכיבי איטום כפולים (דגמים מסוימים): כאמור ברכיבי האיטום של טכנולוגיית הפטנטים, באמצעות סופרפוזיציה של כלבי ים או מעיינות כדי לפצות על בלאי, כדי לשפר את אמינות הסגירה.



שסתום פרפר שסתום פרפר קו מרכז



יישומים

הנדסה עירונית:
מערכות אספקת מים וניקוז (מפעלי מים, מפעלי טיפול בשפכים), רשתות צינורות הלחמה באש, השולטות בכיוון זרימת המים.
שדה תעשייתי:
פטרוכימי (מדיה מאכלת חלשה), כוח חשמלי (זרימת מים קירור), מזון ותרופות (צינורות נוזלים אספטיים).
דרישות מיוחדות:
דגמי סוג מהדק מתאימים לסצינות שטח צרות, כמו אוניות, רשת צינורות תת -קרקעית.

יתרונות

מבנה פשוט וחסכוני:
ספירת רכיבים נמוכה, עלות ייצור נמוכה, תחזוקה רק דורשת החלפת כלבי ים.
עמידות בפני זרימה נמוכה ותגובה מהירה:
אין חסימה לנתיב הזרימה כאשר הוא פתוח לחלוטין, אובדן זרימה נמוך; ניתן לשלוט על דגמים פנאומטיים תוך זמן פתיחה וסגירה של שנייה.
יכולת איטום דו כיוונית:
העיצוב הסימטרי של קו המרכז הופך את הכוח משני צידי צלחת הפרפר מאוזנים, ותומך בניתוק דו כיווני (במיוחד דגמים מרופדים גומי)
