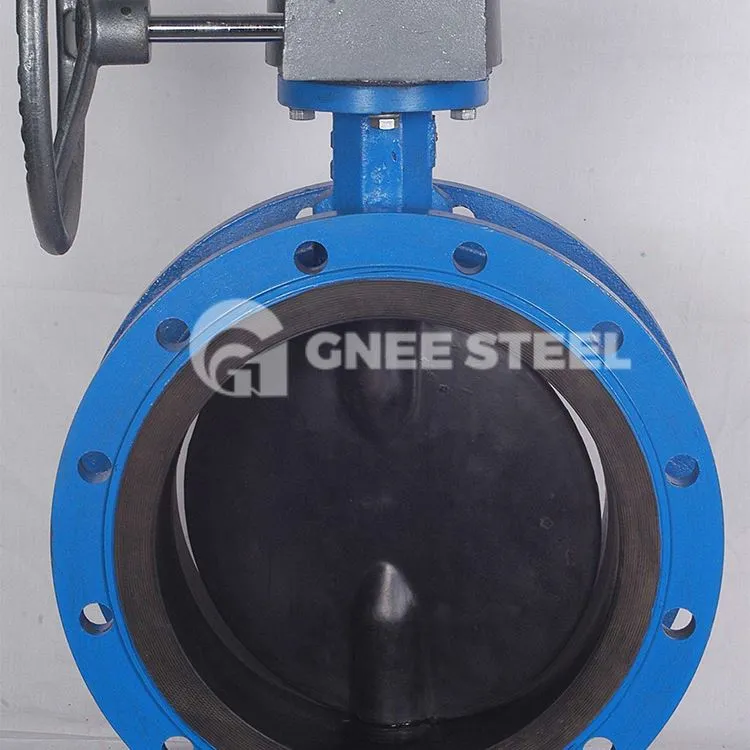

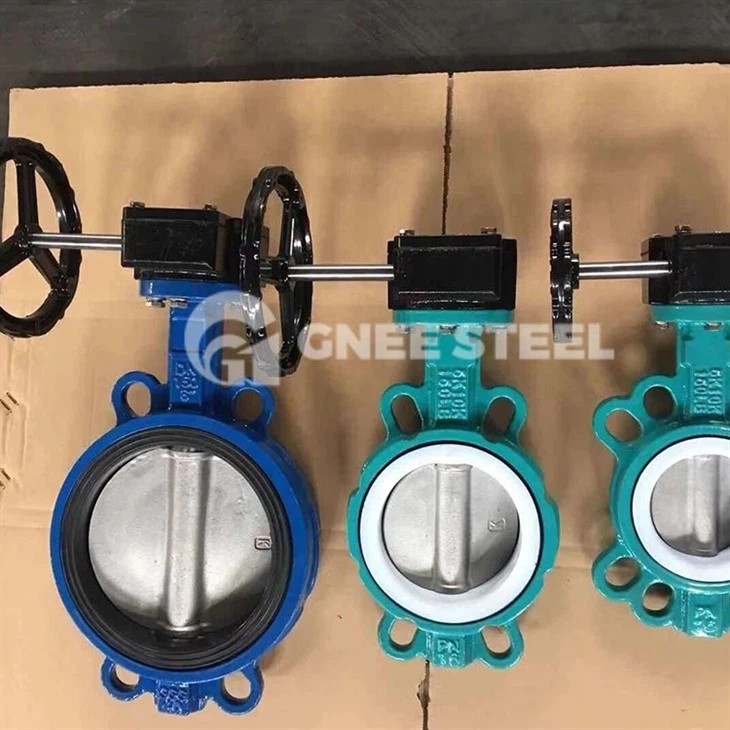

תעלת גוף שסתום פרפר מרופדת בפלואור מסוג רקיק בעלת משטח פנימי חלק, עמידות נמוכה לנוזלים, ערך CV גבוה, יכולת זרימה חזקה ומומנט בינוני. הוא מאמץ מבנה איטום בן ארבע רמות ומצויד בבטנה אלסטית של גומי SI עמיד לטמפרטורה ואנטי אייג'ינג מחוץ למשטח האיטום. מושב השסתום מרופד כדי להשיג לחלוטין אפס דליפה של המדיום.
| סוּג: | רקיק, לוג, אוגן כפול |
|---|---|
| גודל וחיבורים: | DN50 עד D1000 |
| בינוני: | מים, ביוב, מזון, שמן, קיטור, אלקלי, מלח |
| חומרים: | ברזל יצוק / ברזל רקיע / פלדת פחמן / נירוסטה פלדה / אלו ברונזה |
| דירוג לחץ: | PN10, PN16, 125lb, 150lb |
| טֶמפֶּרָטוּרָה: | -40 מעלות עד 200 מעלות |
| מושב/בטנה: | תוחם/בטנה להחלפה PTFE /PFA /TFM /UHMWPE |
| אישורים ואישורים: | אישור סוג DNV-GL, Lloyds, DNV, ABS, BV אישור 3.1 ו-3.2 (על פי בקשה) |
חומר של חלקים
| גוּף | ברזל יצוק/ברזל רקיע/פלדה יצוקה/נירוסטה |
| דיסק | PTFE |
| מושב | PTFE |
| פיר | SS316 |
| אבקן לוח | ברזל גמיש/פלדה יצוקה/נירוסטה |
| אטם בגינה | פליז/נירוסטה |
| שיח | ברונזה/PTFE |
| טבעת איטום | גומי פלואור/PTFE |
| טבעת מדפים | סליל קפיץ |
| שב | שרף פנולי/סגסוגת אלומיניום |
| מכסה לחץ איטום | גומי פלואור/PTFE |
| כיסוי | PTFE |
| מיסב דחף | גִלגוּל |
| מצח המרצע | פלדת אל - חלד |
מידות החיבור החיצוני העיקריות של שסתום הפרפר הפלואור מצופה רקיק הן 1.0MPa
| קוטר נומינלי | ערך סטנדרטי | התייחסות | |||||||||
| DN (מ"מ) | NPS (אינץ') | L | D | D1 | D2 | f | b | Z-φd | D0 | H | W(ק"ג) |
| PN1.0(MPa) | |||||||||||
| 40 | 11/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 140 | 3 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 200 | 200 | 4 |
| 65 | 21/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 250 | 250 | 6 |
| 80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 250 | 250 | 8 |
| 100 | 4 | 52 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 300 | 185 | 12 |
| 125 | 5 | 56 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 300 | 203 | 18 |
| 150 | 6 | 56 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 200 | 225 | 28 |
| 200 | 8 | 60 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 200 | 275 | 56 |
| 250 | 10 | 68 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240 | 315 | 72 |
| 300 | 12 | 78 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 240 | 348 | 88 |
| 350 | 14 | 78 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 280 | 415 | 170 |
| 400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 280 | 460 | 145 |
| 450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 320 | 500 | 165 |
| 500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-φ30 | 320 | 530 | 195 |
| 600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 360 | 610 | 268 |
| 700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 360 | 675 | 320 |
| 800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-φ30 | 360 | 805 | 395 |
| 900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | 380 | 995 | 450 |
| 1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | 400 | 1170 | 680 |
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-φ41 | 400 | 1295 | 825 |
שסתום פרפר
