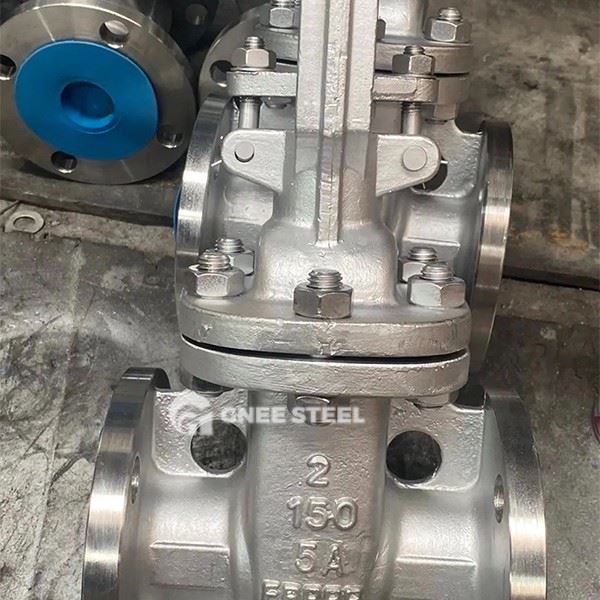

תיאור שסתום שער שער נירוסטה דופלקס
שסתום שער פלדה אל חלד דופלקס הוא שסתום מיוחד העשוי מפלדת אל חלד דופלקס דופלקס oustenite (כגון S31803/F51, S32205/F60) כחומר העיקרי . יש לו חוזק גבוה וגם של עמידות לתאום ומתאים לסביבות קרוזיטיביות של רטואטן. 1: 1, והמבנה והביצועים מותאמים באמצעות טיפול בפתרונות .
מבנה
גוף שסתום וכיסוי שסתום
גוף שסתום מזויף אינטגרלי: ASTM A182 F51/F60 משמשים כדי למנוע ליציקת פגמים נקבוביות ומתאימים לתנאי לחץ גבוה (PN גדול או שווה ל 40);
צורת חיבור: אוגן (משטח RF/RTJ) או קצה ריתוך התחת (סוג WN), כיסוי שסתום איטום של הידוק עצמי משמש לתנאי לחץ גבוה .
System System
שער טריז אלסטי: תכנון חריץ טבעוני אמצעי, מפצה על עיוות בטמפרטורה גבוהה, למנוע פקעות;
חיזוק משטח איטום : שטח שטח של שכבת סטלייט או טונגסטן קרביד, קשיות גדולה או שווה ל- HRC, עמידה בפני שחיקת החלקיקים .
גזע שסתום וחותם
Stem שסתום שסתום הוכחה מפוצץ: הגבל את שלב בתחתית, בקנה אחד עם תקן API 600 Protout-Proof;
אריזה רב שכבתית: שילוב V-type PTFE + גרפיט, חיכוך נמוך בטמפרטורה נמוכה, איטום יציב בטמפרטורה גבוהה .
עיצוב מיוחד
ערוץ זרימת זרימת זרימת זרימה: תכנון בקוטר מלא, מקדם התנגדות זרימה (ζ) פחות או שווה ל 0.8;
אופטימיזציה לריתוך: קצה הריתוך של גוף השסתום מטופל בפתרון (מרווה במידה 1020-1100) כדי להבטיח כי התנגדות הקורוזיה של הריתוך תואמת את חומר האב
מפרט שסתום שער נירוסטה דופלקס
|
תקני ביצוע |
API, JIS, DIN, BS, ASTM, ANSI, GB, JB, NB, HG |
|
טווח לחץ |
Class150 ~ class2500lb (pn 16- pn420) |
|
טווח גודל |
NPS1/2 "ל- NPS72" (DN15 מ"מ עד DN1800 מ"מ) |
|
סוג הפעלה |
מדריך, חשמלי, פנאומטי, הילוך |
|
סוג שסתום |
שסתומי תחנת כוח, שסתומי שער, שסתומי גלובוס, שסתומי בדוק |
|
בַּקָשָׁה |
תחנות כוח, פטרוכימיה, זיקוק, גז טבעי, מטלורגיה |
|
סוג חיבור |
אוגן, ריתוך, חוט, FM, BW, SW |
|
התאמה אישית |
OEM/ODM/OSM/OBM |
שסתום שער נירוסטה דופלקס
יתרונות
חוזק גבוה-אולטרה
חוזק התשואה הגדול או שווה ל -450 מגה פ"פ, שהוא כפול מזה של 304 נירוסטה, ויכול להפחית את עובי הקיר ביותר מ- 30%; עמידות בפני קורוזיה תאי
היכולת להתנגד לקורוזיה של לחץ כלוריד טובה יותר מ- 316L, וערך ה- PREN (שווה ערך להתנגדות הבורה) מגיע ל 32 ~ 33; eroSion and Bear Assistance
משטח האיטום של קרביד יכול לעמוד במדיום המכיל חלקיקים (כמו slurry), וקצב השחיקה מצטמצם ב- 60%; משקל הזירה וחיסכון באנרגיה
הצפיפות נמוכה מזו של פלדת סגסוגת גבוהה, מה שמקטין את עומס הצינור ונוח להתקנה ותחזוקה .
יישומים
הנדסה ימית
מערכת התפלה של מי ים, צינור מים נטל ספינות, שסתום תת -ימי (עמיד בפני קורוזיה של יון כלוריד);
תעשייה אנרגיה וכימיקלים
צינורות שדה נפט וגז חומצי (כולל H₂S/CO₂), הובלה בינונית המכילה כלור בענף כלור-אלקלי;
הגנה על הסביבה וכוח
מערכת פילוח גזים של גז (FGD), צינור מים קירור כוח גרעיני (עמיד בפני קורוזיה של הליד);
נוזלים מיוחדים
מליון מליחות גבוהה, חומצה מחמצנת (כמו חומצה חנקתית) ומדיום חומצה מעורבת
