השסתום כדורי שלושה-חלקיםהוא סוג שסתום בשימוש נרחב במערכות בקרת נוזלים. המבנה שלו מורכב משלושה חלקים עיקריים: שני מכסי קצה של גוף השסתום המחוברים באמצעות אוגנים חיצוניים וגוף שסתום מרכזי המכיל את הכדור. עיצוב זה משתמש בברגים כדי להדק את שלושת החלקים יחד, ויוצרים מבנה שסתום שלם.
בהשוואה לשסתומים כדוריים-אחד או שניים-, היתרון הגדול ביותר של השסתום הכדורי של שלושה-חלקים הוא קלות הפירוק והתחזוקה שלו. כאשר גוף השסתום המרכזי נפתח, ניתן להסיר בקלות את הכדור, המושב והאטמים מבלי לפרק את השסתום כולו ממערכת הצנרת. זה מקל מאוד על ניקוי, בדיקה והחלפה של רכיבים פנימיים, מה שהופך אותו למתאים במיוחד לסביבות עם דרישות היגיינה גבוהות או שבהן המדיה נוטה להצטברות אבנית או קורוזיה.
GNEE היא יצרנית שסתומים מובילה בסין, המצוידת בסדנת CNC, המספקת לך שירותי התאמה אישית של שסתומים.אחריות לביצועי שסתומים - למד עוד היום!
פרמטרים טכניים של שסתום כדורי 3 חלקים
קוטר נומינלי: DN6-DN100
מבנה: כדורי, שלושה- חלקים
לחץ נומינלי: 1.6Mpa-6.4Mpa (WOG)
שיטת חיבור: מושחל, אוגן, קת מרותך, שקע מרותך, מהודק
טמפרטורה ישימה: -20-232 מעלות -350 מעלות
שיטת הפעלה: ידנית, פניאומטית, חשמלית
חומר גוף השסתום: פלדה יצוקה, נירוסטה
תקן ייצור: GB (תקן לאומי סיני), DIN (תקן גרמני), API (תקן אמריקאי), ANSI (תקן אמריקאי)
מדיה ישימה: מים, נפט, גז וכמה נוזלים מאכלים
יישומים רחבים: נפט, כימיקלים, חשמל, הגנת סביבה, שימור מים, חימום, אספקת מים וניקוז, תעשייה, מכונות
שסתום כדור 3 חלקים תכונות ויתרונות
- התנגדות נוזלים נמוכה: מקדם ההתנגדות של שסתום כדורי של שלושה- חלקים שווה לזה של קטע צינור באותו אורך, המספק נתיב זרימה- נמוך וישר-עבור המדיום.
- מבנה פשוט: שסתומי כדור שלושה- חלקים קטנים בגודלם וקלים, מה שהופך אותם קלים לתפעול ולתחזוקה.
- הדוקים ואמינים: חומרי משטח האיטום של שסתומי כדור עושים שימוש נרחב בפלסטיק וחומרי איטום אחרים, המספקים ביצועי איטום מצוינים. הם נמצאים בשימוש נרחב גם במערכות ואקום.
- הפעלה קלה: שסתומי כדור שלושה- חלקים נפתחים ונסגרים במהירות, הדורשים סיבוב של 90 מעלות בלבד מפתיחה מלאה לסגירה מלאה, מה שמקל על שליטה מרחוק.
- תחזוקה קלה: לשסתום הכדורי מבנה פשוט, וטבעות האיטום בדרך כלל ניתנות להזזה, מה שהופך את הפירוק וההחלפה נוחים.
- טווח יישומים רחב: שסתומי כדור שלושה- חלקים מתאימים לחומרי עבודה כלליים כגון מים, ממיסים, חומצות וגז טבעי, ומתאימים גם למדיה הפועלת בתנאים קשים, כגון חמצן, מי חמצן, מתאן ואתילן.
מבנה של שסתום כדורי של שלושה-חלקים:
גוף שסתום:
הוא מורכב משלושה חלקים עיקריים: שני מכסי קצה וגוף שסתום אמצעי, המחובר בדרך כלל על ידי ברגים או חוטים.
החומר הוא בדרך כלל נירוסטה 304 או 316, אך זמינות גם אפשרויות פלדת פחמן או פלסטיק.
כַּדוּר:
רכיב הליבה בפנים, הכולל חורי זרימה השולטים ישירות על זרימת המדיום.
גזע שסתום:
מחבר את הכדור וידית ההפעלה, מעביר כוח הפעלה.
יָדִית:
ידית הפעלה ידנית, לרוב עם פונקציית נעילה למניעת פעולה מקרית.
חותמות:
עשוי בעיקר מ-PTFE (פוליטטראפלואורואתילן) או חומרים אחרים בעלי עמידות גבוהה-לשחיקה כדי להבטיח ביצועי אטימה גבוהים של השסתום.
חיבורים:
כולל חיבורים או אוגנים משורשרים, מרותכים, המשמשים לחיבור שסתומים למערכות צנרת.
יישומים של שסתומי כדור שלושה-חלקים:
תעשיית המזון והתרופות:
מתאים במיוחד לסביבות ייצור עם דרישות ניקיון גבוהות, כגון משקאות, מוצרי חלב ועיבוד פרמצבטי.
תעשייה כימית:
משמש לשליטה בזרימת נוזלים קורוזיביים או חומרים נדיפים.
תעשיית הנפט והגז:
יכול להתמודד עם-לחץ גבוה וחומרי מאכל מאוד, מה שמבטיח את האמינות של מערכות צינור.
תעשיית טיפול במים:
משמש בציוד לטיפול בשפכים וטיהור מים.
מערכות צנרת תעשייתיות כלליות:
בקרת פתיחה, סגירה וויסות נוזלים וגזים.

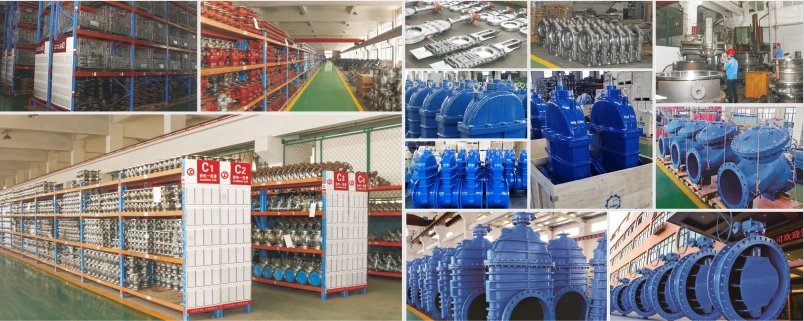

מפעל שסתום כדור 3 חלקים
