שסתום גלובוס זווית

אשסתום גלובוס זוויתהוא שסתום גלובוס עם אוגני כניסה ויציאה בזווית של -90 מעלות. אלמנט הפתיחה והסגירה שלו הוא דיסק שסתום בצורת-תקע עם משטח איטום שטוח או חרוטי. דיסק השסתום נע באופן ליניארי לאורך קו האמצע של הנוזל. סיבוב גזע השסתום מזיז את ליבת השסתום (דיסק שסתום בצורת תקע) למעלה ולמטה, משנה את הפער בין ליבת השסתום למושב השסתום, ובכך שולט בקצב הזרימה והלחץ של הנוזל.

כאשר ליבת השסתום מוכנסת במלואה למושב השסתום, השסתום במצב סגור; בשלב זה, הפער בין ליבת השסתום למושב השסתום הוא אפס, והנוזל אינו יכול לעבור דרך השסתום.

שסתום הגלובוס הזווית של קבוצת GNEE מיוצא ליותר מ-150 מדינות ואזורים ברחבי העולם. ‌תמיכת שסתומים 24/7 - צ'אט עם הצוות שלנו עכשיו!

שסתום גלובוס זווית פרמטרים טכניים

חומר: נבנה בדרך כלל מחומרים כגון פלדת פחמן, פלדת אל חלד (למשל, CF8, CF8M) ופלדות סגסוגת כדי להתאים ליישומים שונים.

טווח מידות: DN15 עד DN400

אפשרויות חיבור: אוגן, קצוות-מרותכים, קצוות מושחלים

לחץ עבודה: PN16, PN25 ו-PN40

טמפרטורת עבודה: מתאים לטמפרטורות של עד 350 מעלות

אפשרויות איטום: מתכת-מתכת-מתכת, איטום רך

שיטת ייצור: יצוק, מזויף

מדיום ישים: מים, שמן, גז, אוויר, נוזלים כימיים

תקן ייצור: EN 13709 ונבדק לפי EN 12266.

שסתום גלובוס זווית תכונות מבניות:

בשסתום גלובוס זווית, הנוזל צריך לשנות כיוון פעם אחת בלבד, וכתוצאה מכך ירידת לחץ קטנה יותר על פני השסתום בהשוואה לשסתומי גלובוס קונבנציונליים.

1. מבנה פשוט, נוח לייצור ולתחזוקה.

2. מהלך עבודה קצר, זמן פתיחה וסגירה קצר.

3. ביצועי איטום טובים, חיכוך נמוך בין משטחי איטום וחיי שירות ארוכים.

4. גופי שסתומי גלובוס מגיעים בשלוש צורות מבניות: ישר-דרך, ישירה-זרימה וזווית- ישרה. ישר-דרך הוא המבנה הנפוץ, אבל יש לו עמידות גבוהה לנוזלים. לזרימה ישירה- יש עמידות נמוכה יותר לנוזל והיא משמשת לעתים קרובות לנוזלים המכילים חלקיקים מוצקים או בעלי צמיגות גבוהה. גופי שסתומים ישרים- מחושלים לרוב ומתאימים לקוטרי זרימה קטנים יותר וללחצים גבוהים יותר.

5. פחות חיכוך על משטחי האיטום במהלך הפתיחה והסגירה מאשר בשסתום שער, וכתוצאה מכך עמידות בפני שחיקה טובה יותר.

6. בדרך כלל יש רק משטח איטום אחד, וכתוצאה מכך ייצור טוב יותר ותחזוקה קלה יותר.

חלקים וחומרים של שסתום גלובוס זווית

מראה שסתום גלובוס זווית וגודל המבנה

שסתום גלובוס זוויתיישומים

שסתומי גלובוס זווית, עם ביצועים מעולים ומגוון רחב של יישומים, הפכו לפתרון המועדף לבקרת נוזלים בתעשיות שונות. יישומים ספציפיים כוללים בין היתר:

• המגזר התעשייתי: בשימוש נרחב במערכות צינורות של תעשיות פטרוכימיות, מתכות, פחם וכוח, הם שולטים במדויק על קצב הזרימה של נוזלים, גזים או קיטור, ומבטיחים את היציבות והיעילות של תהליכים.
• מגזר הבניין: שסתומי כדור זווית הם הכרחיים במערכות אספקת מים וניקוז, ויסותים ביעילות את לחץ המים והזרימה כדי להבטיח את פעולתם השוטפת של מערכות המים בבניינים.
• אספקה ​​וניקוז מים עירוניים: באספקת מים וניקוז עירוניים, השקיה חקלאית וטיפול בשפכים, שסתומי כדור זווית משפרים את יעילות ובטיחות המערכת על ידי שליטה מדויקת בכיוון וזרימת המים.
• תעשיית הנפט והגז: בתעשיית הנפט והגז, שסתומי גלובוס זווית הם ציוד מפתח במערכות תחבורה, המבטיחים הובלה וטיפול בטוחים בנוזלים.
• ייצור כימי: בתהליכי ייצור כימיים, שסתומי כדור זווית ממלאים גם תפקיד מכריע, בשליטה על זרימת המדיה השונים ושומרים על הבטיחות והיציבות של הייצור הכימי.

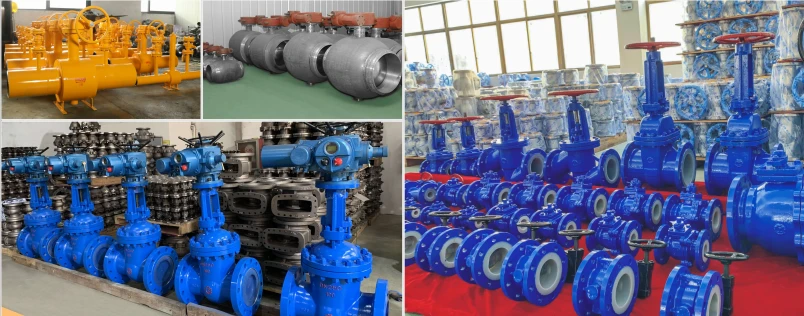

מפעל שסתום גלובוס זווית

שסתומים יעילים באנרגיה- - קבל גיליון נתונים טכני!
