הרם-שסתומי סימוןמציעים איטום טוב אך בעלי התנגדות זרימה גבוהה, מה שהופך אותם למתאימים רק לצינורות אופקיים או אנכיים.נדנד -שסתומי סימוןבעלי התנגדות זרימה נמוכה ומגוון רחב של יישומים, המתאימים לצינורות בכיוונים שונים, אך ביצועי האיטום שלהם נחותים במקצת.
הרם-שסתומי סימון: דיסקית השסתום מחליקה אנכית לאורך קו האמצע של גוף השסתום, בדומה במבנה לשסתום שער. דיסק השסתום נפתח על ידי לחץ המדיום, ונסגר על ידי משקלו או כוח הקפיץ שלו כאשר הזרימה נעצרת או מתהפכת. הם זמינים בסוגים אנכיים (לצינורות אנכיים) ואופקיים (לצינורות אופקיים).
נדנד -שסתומי סימון: דיסקית השסתום היא בצורת-דיסק ומסתובבת סביב פיר זרוע נדנדה מחוץ למושב השסתום כדי לפתוח ולסגור. הוא דוחף לפתוח את דיסק השסתום במהלך זרימה קדימה ונופל אוטומטית אחורה כדי לאטום במהלך זרימה לאחור. בהתאם לקוטר, ניתן לסווג אותם כסוג-דיסק יחיד, כפול-דיסק ומספר-דיסקים כדי להפחית את השפעת פטיש המים.
מוצאים את שני הדגמים?קבל הצעות מחיר ישירות של-מפעל עבור שסתומי סימון נדנוד והרמה היום.
טבלת השוואה: שסתום סימון הרמה לעומת שסתום סימון נדנדה
| מימד השוואה | הרם את שסתום הסימון | שסתום סימון נדנדה |
| עקרון עבודה | הדיסק נע מעלה ומטה לאורך קו מרכז גוף השסתום (מאונך לזרימה). | הדיסק מתנדנד או מסתובב על סיכת ציר (ציר) הממוקמת מחוץ למושב. |
| מבנה פנימי | דומה לאשסתום גלובוס, הכולל מנגנון הנחייה פנימי. | דומה לאשער או דלת, המורכב מחזק, סיכת ציר וזרוע. |
| נתיב זרימה | שביל מפותל בצורת "S".. הנוזל חייב להסתובב 90 מעלות פעמיים. | ישר-דרך. הדיסק מנקה כמעט לחלוטין את נתיב הזרימה כאשר הוא פתוח. |
| התנגדות לזרימה | גָבוֹהַ. ירידת לחץ משמעותית עקב הסיבובים בנתיב הזרימה. | נָמוּך. התנגדות מינימלית, קיבולת זרימה גבוהה ויעילות- באנרגיה. |
| כיוון התקנה | מוגבל בהחלט לאופקיקווים (הזרימה חייבת להיות כלפי מעלה דרך המושב). | אופקי או אנכי. עבור קווים אנכיים, כיוון הזרימה חייב להיותכְּלַפֵּי מַעְלָה. |
| מהירות סגירה | מָהִיר. מהלך קצר מאפשר השבתה מחדש מהירה. | לְהַאֵט. מרחק נסיעה ארוך; דורש יותר זמן להתמקם מחדש במלואו. |
| בקרת פטיש מים | טוֹב. סגירה מהירה מסייעת למתן זעזועים של פטיש מים. | יָרוּד. נוטה לטריקה, הגורם לרעש, רטט והלם הידראולי. |
| ביצועי איטום | מְעוּלֶה. הנחייה יציבה מבטיחה דיוק ישיבה גבוה. | בֵּינוֹנִי. מסתמך על לחץ גב; האיטום עלול להתקלקל לאחר בלאי-לטווח ארוך. |
| דרישות מדיה | גָבוֹהַ. דורש מדיה נקייה; נוטה להיתקע אם חלקיקים נכנסים למדריך. | נָמוּך. סובלנות טובה יותר למדיה עם פסולת קטנה או צמיגות גבוהה יותר. |
| טווח מידות | משמש בדרך כלל עבורבור קטן(בדרך כלל פחות או שווה ל-DN50 / 2"). | זמין בכל הגדלים; הבחירה המועדפת עבור Large Bore (DN2000+). |
| תַחזוּקָה | בֵּינוֹנִי. ניתן ללפף/לתקן את המושב לאחר הסרת הכיסוי. | קַל. מבנה פשוט; קל לבדוק את הזרוע ואת סיכת הציר. |

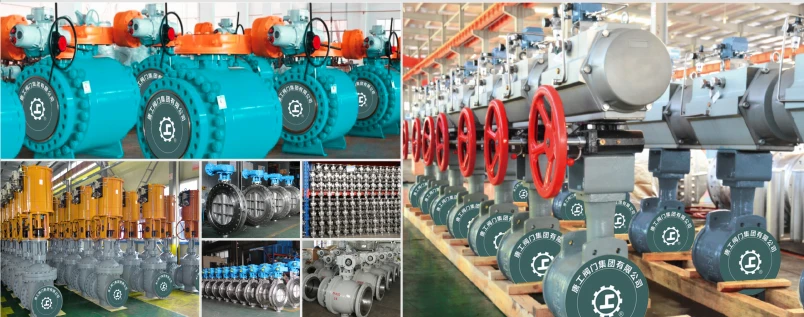

מפעל שסתומי בדיקת GNEE
מבולבל לגבי מפרט השסתומים?קבל ייעוץ טכני חינם והצעת מחיר תוך 24 שעות.
שאלות נפוצות
מתי להשתמש בשסתום סימון הרמה?
יישומי שסתום סימון הרם
שסתומי סימון הרמה משמשים במגוון רחב של תעשיות: מערכות אספקת מים:משמש במערכות אספקת מים עירוניות למניעת זרימה חוזרת ושמירה על לחץ. תחנות שאיבה: מותקנות בצד הפריקה של המשאבות כדי למנוע זרימה הפוכה כאשר המשאבה כבויה.
מהם היתרונות של שסתומי סימון נדנוד?
תפקידו העיקרי של שסתום סימון נדנוד הוא להבטיח זרימה חלקה וללא הפרעה של נוזלים בכיוון אחד תוך מניעת כל זרימה הפוכה. עם דיסק ציר שמתנדנד פתוח ונסגר עם כיוון הזרימה, שסתומי סימון נדנדה מספקיםיכולות כיבוי יעילות ואמינות-.
כיצד יש להתקין שסתום סימון נדנדה?
שסתומי סימון נדנדה מותקנים תמידכאשר ה- HINGE PIN ממוקם אופקית, ומעל קו מרכז הצינור(כפי שמוצג בתמונות בסוף סעיף זה). התקנה לא נכונה עלולה לגרום לקשירה, לאובדן ראש גבוה ו/או להידבקות במצב פתוח.
