שסתומים בשליטה ידניתלהסתמך על כוח אנושי, המחייב את המפעילים להיות נוכחים פיזית- באתר לצורך התאמות מקומיות באמצעות גלגלי יד או ידיות. בקרת לולאה פתוחה- זו מביאה לדיוק התאמה ומהירות תגובה נמוכה יותר, והם משמשים בעיקר בצינורות עזר שבהם פרמטרי התהליך יציבים או לתחזוקה ובידוד של ציוד.
לעומת זאת,שסתומי בקרה אוטומטייםלהשתמש בכוח פניאומטי, חשמלי או הידראולי כדי להניע מפעילים, ולהשיג שליטה מרחוק בלולאה סגורה- באמצעות מערכות PLC/DCS. יש להם דיוק התאמה גבוה במיוחד ומהירויות תגובה ברמת מילי-שניות-, מה שהופך אותם למרכיב ליבה לאוטומציה תעשייתית מודרנית.
לגבי בטיחות וישימות,שסתומי בקרה אוטומטייםבעלי פונקציונליות חיונית של "כשל-בטוחה", איפוס אוטומטי וכיבוי מיידי של החשמל במקרה של הפסקת חשמל או מקרי חירום, והרחקת מפעילים מאזורים מסוכנים כגון טמפרטורות גבוהות וחומרים רעילים.
שסתומים ידניים, לעומת זאת, חסרים יכולות הגנה אוטומטיות ונשענים על תגובה ידנית. למרות שעלויות הרכישה הראשוניות והתחזוקה המקצועית של שסתומים אוטומטיים גבוהות יותר, היתרונות שלהם בטיפול בתנודות-תדירות גבוהות, הבטחת עקביות איכות המוצר ושיפור בטיחות המערכת הכוללת הופכים אותם לבחירה שאין לה תחליף בזרימות תהליכים קריטיות.
צריך דיוק או כלכלה?שלח את מפרט הזרימה שלך לקבלת המלצה מותאמת והצעת מחיר תחרותית תוך שעה!
השוואת תכונות ותפעול
| פריט השוואה | שסתום בקרה ידני | שסתום בקרה אוטומטי |
| מקור כוח | כוח אנושי(גלגל יד, מנוף, תיבת הילוכים) | אוויר, חשמל או הידראולי(דרך מפעיל) |
| לוגיקה בקרה | פתח-בקרת לולאה(מבוסס על תצפית אנושית) | בקרת לולאה-סגורה(משוב אוטומטי באמצעות חיישנים) |
| מהירות תגובה | לְהַאֵט(תלוי בתגובת המפעיל ובחוזק) | מהיר מאוד(תגובה בשניות או אלפיות שניות) |
| דיוק אפנון | תחתון (מבוסס על בדיקה חזותית של מדידים/מטרים) | גבוה מאוד(אחוז שליטה מדויקת באמצעות מנחים) |
| הֲדִירוּת | גרוע (תנודות גבוהות עקב גורמים אנושיים) | מְעוּלֶה(מתוכנת לעקביות התהליך) |
| הפעלה מרחוק | לא מסוגל (דורש פעולת-אתר) | מְסוּגָל(שליטה מרוכזת באמצעות PLC/DCS) |
מפרט טכני וביצועים
| קטגוריית פרמטרים | שסתום בקרה ידני | שסתום בקרה אוטומטי |
| מאפייני זרימה | בדרך כלל כ. ליניארי; קשה להתאמה אישית | ניתן להתאמה אישית(% שווה, ליניארי, פתיחה מהירה וכו') |
| מצב בטוח-נכשל | אין (נשאר במצב; דורש התערבות ידנית) | מצויד ב-Fail-Safe(כשל פתיחה, סגירה או אחרון) |
| יכולת טווח | מוגבל (בדרך כלל בסביבות 10:1) | גָבוֹהַ(בדרך כלל 30:1 עד 50:1 ומעלה) |
| פלט מומנט/דחף | מוגבל (קשה לפתוח שסתומי קדח גדולים-) | גָבוֹהַ(מניע בקלות-שסתומי קידוח גדולים-בלחץ גבוה) |
| כיבוי חירום- | לא מסוגל (איטי מדי למקרי חירום פתאומיים) | פונקציית ליבה(כיבוי בטוח-תוך 1-2 שניות) |
| אות משוב | אַף לֹא אֶחָד | משוב אות-בזמן אמת(4-20mA או פרוטוקולי אוטובוס) |
השוואת בטיחות וסביבה
| פָּרִיט | שסתום בקרה ידני | שסתום בקרה אוטומטי |
| סביבה מסוכנת | גרוע (סיכון גבוה מכיוון שצוות חייב להיות באתר-) | מְעוּלֶה(מתאים לאזורי רעילים,-לחץ גבוה, קרינה) |
| תדירות פעולה | נמוך (לא מתאים לתנאים משתנים לעיתים קרובות) | גבוה מאוד(תומך באפנון רציף 24/7) |
| הוכחת פיצוץ | בטוח באופן טבעי (מבנה מכני) | דורש אביזרים-בהוכחה לשעבר או בטוחים באופן מהותי |
| אריזה / חותם חיים | ארוך יחסית בגלל ניתוח נדיר | דרישה גבוהה לאריזה/אטימות עקב תנועה תכופה |
השוואה כלכלית ותחזוקה
| פָּרִיט | שסתום בקרה ידני | שסתום בקרה אוטומטי |
| רכש (CAPEX) | נָמוּך(מבנה פשוט, ללא חלקים אלקטרוניים) | גָבוֹהַ(כולל מפעילים, מנחים ואביזרים) |
| הַתקָנָה | פשוט (מותקן ישירות על הצינור) | מורכב (דורש כבלים, קווי אוויר וכוונון אותות) |
| עלות תפעול (OPEX) | עלויות עבודה גבוהות, יעילות נמוכה | נמוך (הפעלה אוטומטית, מפחיתה את צרכי כוח האדם) |
| תחזוקה. מוּרכָּבוּת | נמוך (סיכה שגרתית והחלפת אריזה) | גבוה (דורש טכנאי מכשירים מקצועיים) |
| שיעור כשל | נמוך במיוחד (מכני בלבד) | בינוני (אביזרים רבים המועדים להפרעות איתות/אוויר) |

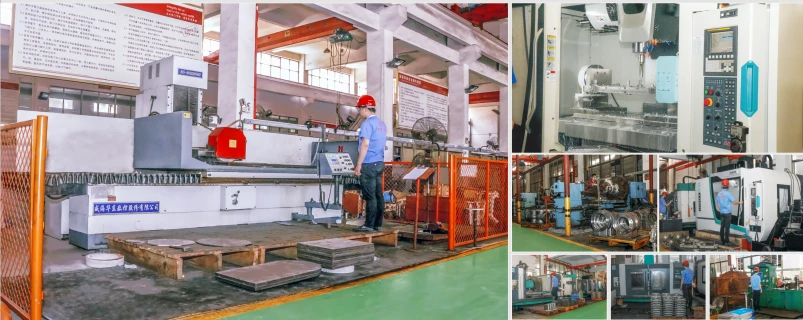

מפעל שסתומי GNEE
שאלות נפוצות
כיצד פועל שסתום בקרה אוטומטי?
השסתומים האלההשתמש באנרגיה, בלחץ או בטמפרטורה של נוזל התהליך כדי לווסת אוטומטית את הזרימה. לעתים קרובות הם מצוידים במפעיל עצמאי-, כגון קפיץ, דיאפרגמה או שסתום פיילוט, המגיב לשינויים בתנאי התהליך כדי לשלוט בפתיחת השסתום.
מהם החסרונות של שסתום בקרה?
האריזה האוטמת את הגבעול עלולה לדלוף. המפעיל הפנאומטי או החשמלי עלול להיכשל. המציב יכול לאבד את הכיול שלו ולגרום לתהליך לצאת משליטה. בלאי רגיל, רוכבים הרבה על אופניים, התקנה גרועה.
איך בוחרים שסתום בקרה?
אם למערכת יש הרבה צינורות, השתמשו בשסתום באחוז שווה.
אם למערכת יש מעט מאוד צינור, השתמש בשסתום ליניארי.
שסתום בקרה שגודלו לפעול בסביבות 60% עד 80% פתוח בזרימה המקסימלית הנדרשת ולא הרבה פחות מ-20% פתוח בזרימה המינימלית הנדרשת ייתן את השליטה הטובה ביותר.
