מה ההבדל בין שסתום ידני לשסתום סימון - ידע

שסתומים ידניים מסתמכים על פעולה אנושית ומשמשים לשליטה אקטיבית בזרימה או בוויסות הנוזלים. שסתומי סימון, לעומת זאת, הם שסתומים אוטומטיים המשיגים זרימה חד-כיוונית דרך הלחץ של המדיום עצמו; תפקיד הליבה שלהם הוא למנוע זרימה חוזרת.

שסתומים ידניים משמשים בעיקר במערכות בקרת נוזלים הדורשות התערבות אנושית, כגון ויסות זרימה, בידוד ציוד לתחזוקה או משמש כמתג ראשי. הם נמצאים בדרך כלל במערכות צנרת שונות, כולל צנרת ביתית וצנרת תעשייתית.

בדוק שסתומיםעם זאת, מנע זרימה לאחור של המדיום, הימנעות מהיפוך משאבה, חוסר איזון בלחץ המערכת או זרימה חוזרת של מזהמים. הם נמצאים בשימוש נרחב בשקעי משאבות, מערכות דוודים, רשתות הגנה מפני אש ומערכות אספקת מים וניקוז בבניינים- גבוהים. לדוגמה, ללא שסתום סימון כאשר משאבה נעצרת, מים בצנרת עלולים לזרום בחזרה ולהשפיע על גוף המשאבה, ולגרום לנזק.

צריך שסתומי שער תעשייתיים או שסתומי בדיקת-לחץ גבוה? קבל הצעת מחיר מלאה תוך שעה!

השוואת תכונות ותפעול

פריט השוואה	שסתום ידני	שסתום סימון (שסתום ללא-החזרה)
מקור כוח	כוח אנושי(גלגל יד, מנוף, מפתח ברגים)	אנרגיה נוזלית(מופעל-עצמי על ידי הפרש לחץ)
לוגיקה תפעולית	פָּעִיל: בני אדם מחליטים מתי לפתוח/לסגור	פַּסִיבִי: כיוון הזרימה מחליט על פתיחה/סגירה
פונקציה ראשית	בידוד / הסחהשל זרימת התקשורת	מניעת זרימה חוזרת(מגן על ציוד)
כיוון זרימה	תלוי בסוג (כדור/שער בדרך כלל דו-כיווני)	חד-כיווני בהחלט-(זרימה הפוכה חסומה)
מצב פתיחה	קבוע במצבים פתוחים, סגורים או ביניים	התאמה אוטומטית על סמך קצב הזרימה

מפרט טכני וביצועים

קטגוריית פרמטרים	שסתום ידני	שסתום סימון
לחץ פתיחה	לא רלוונטי (פתיחה מאולצת באופן ידני)	דורש מינימוםלחץ פיצוח
התנגדות לזרימה	משתנה לפי סוג (כדור/שער נמוך; גלובוס גבוה)	לְמַתֵן(חייב להתגבר על משקל דיסק/קפיץ)
מהירות סגירה	לְהַאֵט(תלוי בסיבוב ידני)	מָהִיר(תגובה מיידית למניעת פטיש מים)
יכולת מצערת	חלקם (למשל, שסתומי גלובוס או מחט)	אַף לֹא אֶחָד(לעולם אל תשתמש למצערת)
עקרון האיטום	כוח מכני מהדק את משטח האיטום	לחץ חזרה (זרימה הפוכה) מהדק את האיטום
מוּרכָּבוּת	בינוני (גבעול, אריזה, מפעילים)	פשוט (גוף, דיסק, קפיץ/ציר)

השוואת יישומים ותחזוקה

פָּרִיט	שסתום ידני	שסתום סימון
התקנה אופיינית	בידוד תחזוקה, נקודות דגימה	פריקת משאבה, פתחי מיכל, חיבורי צינורות
אובייקט מוגן	בטיחות כוח אדם והחלפת תהליכים	משאבות, מדחסים(ציוד מסתובב)
השפעת כישלון	איטום דליפה או פעולה נוקשה	זרימה חוזרת/נחשול, שעלול לגרום נזק לציוד
דרישת הרכבה	מיקומים נגישים למפעילים	סוג-ספציפי (חלקם חייבים להיות אופקיים)
תדירות תחזוקה	נמוך (בדיקות שימון ואריזה)	גבוה יותר (בדוק את שחיקת הדיסק וכבה חזק-)
עֲלוּת	חַסכָן(ייצור-המוני, סטנדרטי)	נמוך עד בינוני(תלוי בדירוג עלייה)

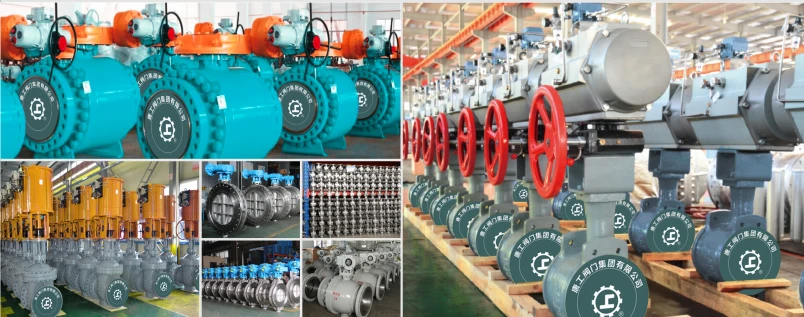

מפעל שסתומי GNEE

GNEE Valve Factory

שאלות נפוצות

מתי עלי להשתמש בשסתום סימון?

כהתקן בטיחות, שסתום הסימון חשוב כאשר יש הפרדה בין אזור של לחץ גבוה לאזור של לחץ נמוך. מעגל אחד כזה הוא המצבר, שלעתים קרובות משתמש בשני שסתומי סימון.

מה המטרה של שסתום ידני?

מתוכנן שסתום ידנילשלוט בזרימת הנוזל בתוך מערכת. זה מאפשר למפעילים להתאים את הכיוון, הכמות או קצב זרימת הנוזל לפי הצורך.

מהן הבעיות הנפוצות עם שסתומי סימון?

מצב הכשל הנפוץ ביותר של שסתום סימון הוא. למרבה הצער, נוזלים יכולים להכיל מזהמים בגדלים וחומרים שונים, או שהמערכת יכולה להכניס אותם. זיהום זה עלול לפגוע ברכיבים הפנימיים של השסתום או להיתקע בתוך השסתום.
