אשסתום כדור סניטרי חשמליהוא התקן שסתום המשמש להסטת מדיה, מיזוג או החלפת כיוון זרימה. שסתום זה כולל עיצוב כניסה-עליון, כאשר גוף השסתום עשוי בעיקר מפלדת אל חלד 304 או 316L ו-PTFE (פוליטטראפלואורואתילן) כחומר האיטום. שיטות החיבור כוללות-חיבור מהיר, ריתוך, אוגן וחיבורי הברגה. טווח הטמפרטורות הרלוונטי שלו הוא -29 מעלות עד +180 מעלות .
GNEE Group היא יצרנית מובילה של שסתומים, המספקת שסתומים ליותר מ-150 מדינות ואזורים ברחבי העולם.בתעשייה-שסתומים מובילים - קבל הדגמה עוד היום!
שסתום כדור סניטרי חשמלי פרמטרים טכניים
עיצוב וייצור: GB/T 12237, API 6D, ASME B16.34
האורך המבני: GB/T 12221, ASME B16.10
טפסי חיבור: HG/T 20592-20605, GB/T 9112-9124, ASME B16.5
בדיקה ובדיקה: API 598, GB/T 13927
קליבר: 1/2 אינץ' ~ 10 אינץ' (DN15 ~ DN250)
רמת זמני לחץ: GB/T 12224, ASME B16.34
מצב נסיעה: חשמלי
לחץ: PN16 ~ PN64
|
מדל |
Q945F-16C |
Q945F-25C |
Q945F-40C |
Q945F-16P |
Q945F-25P |
Q945F-40P |
|
|
לחץ עבודה (מעלה) |
1.6 |
2.5 |
4 |
1.6 |
2.5 |
4 |
|
|
טמפרטורה נכונה (מעלה) |
פחות או שווה ל-150 |
||||||
|
מדיה מתאימה |
מים, אדים, שמן וכן הלאה |
מדיום קורוזיבי חלש |
|||||
|
חומר |
גוּף |
יציקות פלדת פחמן |
יציקות נירוסטה כרום ניקל טיטניום |
||||
|
כדור, גזע |
2Cr13 |
כרום ניקל-נירוסטה טיטניום |
|||||
|
טבעת איטום |
PTFE מחוזק |
||||||
|
פלר |
טפלון |
||||||
לצורה וגודל החיבור שלשסתום כדור סניטרי חשמלי
|
קוטר נומינלי |
המידות העיקריות ומידות החיבור |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
W |
|
|
Q944F-16C Q944F-16P Q945F-16C Q945F-16P |
||||||||
|
15 |
108 |
95 |
65 |
45 |
14 |
414 |
95 |
140 |
|
20 |
117 |
105 |
75 |
55 |
14 |
414 |
105 |
160 |
|
25 |
127 |
115 |
85 |
65 |
14 |
414 |
113 |
180 |
|
32 |
140 |
135 |
100 |
78 |
16 |
418 |
135 |
250 |
|
40 |
165 |
145 |
110 |
85 |
16 |
418 |
142 |
300 |
|
50 |
178 |
160 |
125 |
100 |
16 |
418 |
154 |
350 |
|
65 |
191 |
180 |
145 |
120 |
18 |
418 |
175 |
350 |
|
80 |
203 |
195 |
160 |
135 |
20 |
818 |
190 |
400 |
|
100 |
229 |
215 |
180 |
155 |
20 |
818 |
225 |
500 |
|
125 |
356 |
245 |
210 |
185 |
22 |
818 |
245 |
600 |
|
150 |
394 |
280 |
240 |
210 |
24 |
823 |
265 |
800 |
|
200 |
457 |
335 |
295 |
265 |
26 |
1223 |
305 |
800 |
|
250 |
533 |
405 |
355 |
320 |
30 |
1225 |
370 |
1300 |
שסתום כדור סניטרי חשמלי יתרונות
עיצוב היגייני
אין זוויות מתות בתעלת הזרימה: לגוף השסתום יש פנים חלק עם קוטר פתח התואם לצנרת, מפחית את שקיעת המדיה והתאמה לניקוי וחיטוי מקוונים CIP/SIP כדי להבטיח ניקיון נוזלים.
מבנה סגור לחלוטין: מונע זיהומים חיצוניים להיכנס, מונע זיהום- צולב ועמידה בדרישות של ייצור אספטי.
בקרה אוטומטית-ביעילות גבוהה
תגובה מהירה: המפעיל החשמלי מניע את הכדור להסתובב תוך 0.5-1 שניות בלבד, ומשיג שליטה מדויקת בזרימת המדיה.
פונקציית התאמה פרופורציונלית: תומך במצב בקרה מתכוונן, המאפשר התאמת קצב הזרימה בהתאם לצרכים והתאמה לזרימות תהליך מורכבות.
אמינות גבוהה ותוחלת חיים ארוכה
אטמים-עמידים בפני שחיקה: לאטמי PTFE יש תכונות סיכה עצמית-טובות, מזעור חיכוך עם הכדור, מפחית בלאי ומאריך את חיי השירות.
חסין אש ואנטי-סטטי: עיצוב מושב הכדור והשסתום מונע שריטות, וגזע השסתום מוגן מפני פליטה, מה שמבטיח פעולה בטוחה.
יכולת הסתגלות חזקה
טווח טמפרטורות רחב: ישים ל--29 מעלות עד 180 מעלות (חלק מהדגמים עד 300 מעלות), עומד בדרישות של אחסון- בטמפרטורה נמוכה ועיקור בטמפרטורה גבוהה.
כיסוי לחץ מקיף: לחץ נומינלי עד PN16MPa, מתאים לתנאי לחץ גבוה-.
תאימות מדיה גבוהה: יכול להעביר גזים, נוזלים, קיטור, נוזלים צמיגים, תמיסה, חלקיקים מוצקים וכו'.
שסתום כדור סניטרי חשמלי יישומים
תעשיית המזון
קו ייצור חלב: שולט באספקת חלב ויוגורט; גוף שסתום 316L עם אביזרי חיבור מהיר- לניקוי קל.
עיבוד מיץ: מסדיר את זרימת המיץ המרוכזת; תואם לניקוי CIP כדי למנוע שאריות.
תעשיית התרופות
ייצור הזרקה אספטית: מנתקת את זרימת התרופות; משטח פנימי Ra פחות או שווה ל-0.2μm, תואם לתקני GMP.
הכנת חיסון ביולוגי: שולט במתן מדיום תרבית; תומך בסטריליזציה בקיטור כדי להבטיח סביבה סטרילית.
תעשיית הקוסמטיקה
מיכל אמולסיפיקציה לטיפוח העור: מווסת את זרימת הסרום; ערוצי זרימה-מתים מונעים זיהום.
ייצור שפתונים: שולט בזרימת חומרי גלם שמנים; עמיד בטמפרטורות עיקור של עד 120 מעלות.
תעשייה כימית
משלוח כימי בדרגה אלקטרונית: גוף שסתום 316L + חותם PTFE; ללא משקעים של יוני מתכת, מה שמבטיח טוהר גבוה.
ייצור מוצרי בריאות: שולט בזרימת מתלי אבקה; ניתן להתאמה למאפייני מדיה מורכבים.

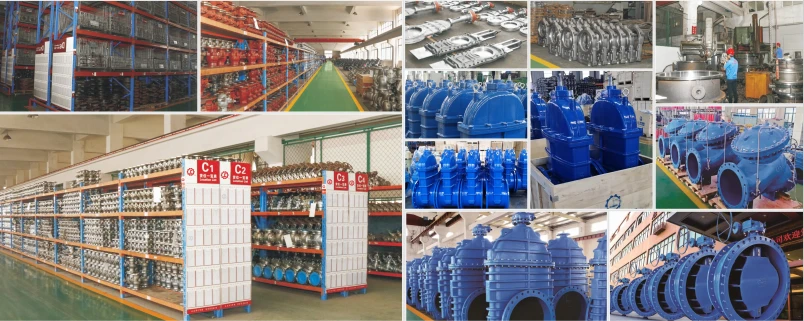

מפעל שסתום כדור סניטרי חשמלי
