A שסתום שער מאוגןהוא סוג של שסתום המשתמש בחיבור אוגן ושולט בזרימת הנוזל על ידי פתיחה וסגירה של שער. הוא נמצא בשימוש נרחב במערכות צינורות בתעשיות הנפט, הכימיקלים, החשמל והעירוניות. תפקיד הליבה שלו הוא לנתק לחלוטין או לאפשר את זרימת המדיום דרך התנועה האנכית של השער. הוא כולל איטום אמין, התנגדות זרימה נמוכה וטווח לחצים רחב, מה שהופך אותו למתאים במיוחד ליישומים הדורשים שליטה "פתוחה/סגורה לחלוטין".
קבוצת GNEE מספקת שסתומים ליותר מ-150 מדינות ואזורים ברחבי העולם. שסתומים-מובילים בתעשייה -קבל הדגמה היום!
פרמטרים טכניים של שסתום שער מאוגן
חומר: פלדת פחמן (WCB, WCC לחוזק)
טווח גדלים: 2 אינץ' עד 48 אינץ' (DN50-DN1200)
אפשרויות חיבור: אוגן, הברגה (NPT, BSP), ריתוך קת, ריתוך שקעים
לחץ עבודה: מחלקה 150 עד מחלקה 1500 (עד 2,500 psi / 172 בר)
טמפרטורת עבודה: -29 מעלות עד 425 מעלות
אפשרויות איטום: מתכת-ל-מתכת, מושב גמיש, גרפיט, PTFE
שיטת ייצור: יצוק, מזויף, מעובד
מדיום ישים: מים, שמן, גז, קיטור, נוזלים כימיים
תקן ייצור: API 600, API 602, ASME B16.34, BS 5163, DIN 3352
מבנה וסיווג שסתום שער מאוגן
מבנה בסיסי
שסתומי שער מאוגנים מיובאים מורכבים מגוף שסתום, מכסה שסתום, שער, גזע שסתום, מושב שסתום ומכשיר הפעלה (ידני, חשמלי, פנאומטי וכו'). גוף השסתום ומכסה השסתום מהודקים יחד עם ברגי אוגן ליצירת חלל אטום; השער, כאלמנט הפתיחה והסגירה, מתאים היטב למושב השסתום כדי להשיג אטימה; גזע השסתום מחבר את השער ואת התקן ההפעלה, מעביר כוח הפעלה.
סוגי שערים
שער קשיח: מבנה פשוט, מתאים לתנאי טמפרטורה רגילים ולחץ נמוך, אך משטח האיטום נוטה להישחק.
שער גמיש: מפצה על בלאי משטח איטום באמצעות עיוות אלסטי קל של השער, מתאים לטמפרטורה גבוהה, לחץ גבוה או מדיה המכילה חלקיקים.
שער טריז: מחולק לסוגי טריז יחיד ו-כפול. טריז יחיד- מתאים ללחץ נמוך, בעוד טריז כפול- מתאים אוטומטית את לחץ האיטום דרך זווית הטריז, תוך התאמה לתנאי לחץ- גבוהים.
שיטות חיבור והפעלה
חיבור מאוגן: אוגנים סטנדרטיים תואמים לתקנים לאומיים כגון GB/T 12237, המבטיחים התקנה ואיטום מאובטחים, מתאימים לצינורות -בקוטר- גדולים בלחץ גבוה. שיטת הנעה: פעולה ידנית כוללת סיבוב של גזע השסתום באמצעות גלגל יד או ידית; הנעה חשמלית/פנאומטית מאפשרת שליטה מרחוק באמצעות מפעיל, ומציעה תגובה מהירה והתאמה למערכות אוטומציה.
עקרון עבודה של שסתום שער מאוגן והיגיון פעולה
תהליך פתיחה
סובב את גלגל היד או הפעל את המפעיל החשמלי. גזע השסתום מזיז את השער כלפי מעלה. כאשר השער יוצא לגמרי ממעבר גוף השסתום, התנגדות הנוזל ממוזערת (מקדם התנגדות הזרימה הוא פי 1.5-2 מזה של שסתום פרפר באותו קוטר), מה שמאפשר לתווך לעבור בצורה חלקה. בפעולה בפועל, המיקום הפתוח לחלוטין של השסתום מסומן בדרך כלל על ידי החלק העליון של גזע השסתום, אך יש להחזירו לאחור 1/2-1 סיבוב כדי למנוע נעילה עקב שינויי טמפרטורה.
תהליך סגירה
סובב את גלגל היד בכיוון ההפוך או בצע את פקודת הסגירה. גזע השסתום דוחף את השער כלפי מטה עד שהוא מותאם היטב במושב השסתום. מושבי שסתומים גמישים שומרים על ביצועי איטום באמצעות פיצוי בלאי אוטומטי, בעוד שמבני איטום קשיח (כגון -אטמי פנים ממתכת) מסתמכים על איטום מאולץ- גבוה, המתאים למדיה דליקה ונפיצה.
מנגנון איטום
איטום עצמי-: מסתמך על הלחץ הבינוני כדי ללחוץ את השער אל מושב השסתום, מתאים לתנאי לחץ- נמוך.
איטום מאולץ: מבטיח מגע משטח האיטום באמצעות כוח חיצוני (כגון עומס מראש של גזע השסתום). בתנאי לחץ- גבוהים, לחץ האיטום הספציפי יכול להגיע ליותר מ-6MPa.
אטם רך: עשוי מחומרים אלסטיים כמו PTFE ו-EPDM, משיג אפס דליפה (מוסמך ISO 15848-1), מתאים לתחומים נקיים כמו מזון ורפואה.
יישומים
מגזר האנרגיה
מיצוי שמן וגז: משמש בציוד ראשי באר, עמיד בפני לחץ גבוה של 10-35MPa וקורוזיה מימן גופרתי, באמצעות גופי שסתומים מפלדת אל חלד סופר דופלקס 2507.
-צינורות למרחקים ארוכים: DN500-שסתומים בקוטר גדול של DN1200 המצוידים בכוננים חשמליים, המאפשרים כיבוי חירום (זמן תגובה קטן מ-15 שניות או שווה ל-15 שניות).
כוח גרעיני: שסתומי בידוד קיטור ראשיים של המעגל הראשי באי הגרעיני חייבים לעמוד באישור ASME NPT בדרגה גרעינית, עמידים בפני קרינת נויטרונים חזקה וטמפרטורה גבוהה של 350 מעלות.
ייצור תעשייתי
תעשייה כימית: שסתומי הכניסה והיציאה של מיכלי אחסון חומצה ואלקלי משתמשים בשסתומי שער אוגן מיובאים עם PTFE-, עמידים בפני קורוזיה חזקה וללא סיכון לזיהום מדיה.
מטלורגיה: צינורות גז של תנורי פיצוץ משתמשים בגופי שסתומי ברזל יצוק-עמידים בפני שחיקה עם משטחי איטום מסגסוגת מרותכים-, הניתנים להתאמה לשחיקת גז מאובק.
מוליכים למחצה: צינורות אספקת Photoresist משתמשים בגופי שסתום נירוסטה בדרגת EP 316L, עם קירות פנימיים מלוטשים אלקטרוליטית עד ל-Ra פחות או שווה ל-0.2μm כדי למנוע זיהום חלקיקים.
הגנת הסביבה העירונית
מפעלי מים: גופי שסתומי ברזל גמישים בשילוב עם אטמים רכים EPDM משיגים אפס דליפה, ומפחיתים את שיעורי הדליפה בצנרת.
טיפול בשפכים: גופי שסתום ברזל יצוק עם ציפוי שרף אפוקסי עמידים בפני שחיקת חומצה, אלקליות וטומאה, ומונעים שקיעת בוצה.
חימום מחוז: גופי שסתומי פחמן עם אטמים קשיחים ממתכת מונעים שחיקת מים חמים-בטמפרטורה גבוהה שעלולה להוביל לכשל באטימה.

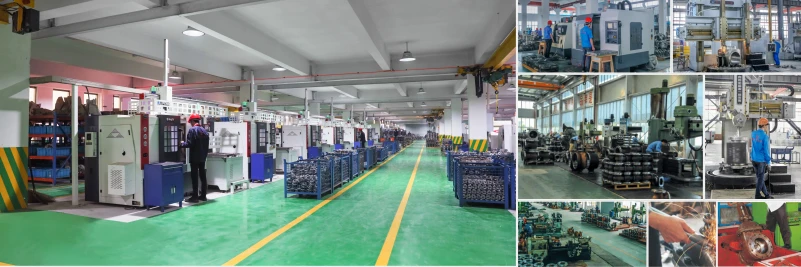

מפעל שסתום שער מאוגן
