שסתום כדור מרותך מאוגן - ידע

אוגן-שסתומי כדור מרותכיםהם שסתומי פלדה המחוברים באמצעות אוגנים וריתוך, המשמשים בעיקר בנפט, גז טבעי נוזלי, רשתות חימום ובקרה תעשייתית בצינורות. הקוטר הנומינלי שלהם נע בין DN15 ל-1000, ודירוגי הלחץ מכסים PN16 עד 40 (1.6MPa עד 4.0MPa). חומרי גוף השסתום כוללים בין היתר פלדת פחמן Q235A, ST37.0 ופלדת אל חלד 304/316.

שסתום זה כולל מבנה מרותך במלואו,-מחלק אחד עם כדור נירוסטה מלוטש במראה-ועיצוב קפיץ מושב טעון מראש. גזע השסתום עשוי מפלדת אל חלד 2Cr13 ועומד בתקנים של חסינות פיצוץ-. מערכת האיטום משתמשת בחומרי PTFE, קרביד PTFE או fluoroberober (FPM), מצוידים במבנה בטיחות עמיד- באש ובאטם מושב מתכת-ל-מתכת, משיגים ביצועי דליפה אפסיים.

זמינים סוגי כדורים צפים/קבועים אופציונליים, התומכים במספר שיטות הפעלה כולל ידית, ציוד וחשמלי. הוא בעל מאפייני עמידות בפני זעזועים ועיוותים והוא מתאים לתרחישים של העברת גז, חימום מרכזי ותרחישי צנרת של ציוד תעשייתי.

קבוצת GNEE מתמחה בייצור שסתומים, מוסמכת ISO ומספקת פתרונות שסתומים מותאמים אישית למגזר התעשייתי העולמי.עיצובי שסתומים מותאמים אישית זמינים - התחל את הפרויקט שלך!

שסתום כדור מרותך מאוגן פרמטרים טכניים

גודל: DN10 ~ DN1200
אורך מבני: GB/T 12221
טפסי חיבור: קצה אוגן
לחץ: PN16, PN25, PN40, Class 150, 300
טמפרטורה מתאימה: -29-150 מעלות בדיקה ובדיקה: GB/T 13927
מדיום מתאים: גז טבעי, נפט

רשימת חומרים עיקריים של שסתום כדור מרותך מאוגן:

לֹא.	שם חלק	סוג חומר	דרגת חומר	לֹא.	שם חלק	סוג חומר	דרגת חומר
1	גוּף	פלדת פחמן	ST37.8	7	תְמִיכָה	נירוסטה	-
2	לשכת גזע	פלדת פחמן	Fe52DP	8	לִדפּוֹק	פְּלָדָה	-
3	כַּדוּר	נירוסטה	AISI 304	9	O-טבעת איטום	גומי סינטטי	FPM
4	גֶזַע	נירוסטה	AISI 303	10	אֶטֶם	טפלון	PTFE
5	טבעת חותם	טפלון	PTFE	11	קליפ רצפה	פלדה יצוקה	AISI 304
6	מכונת כביסה משופעת	קפיץ פלדה	-	12	יָדִית	פלדה מגולוונת	-

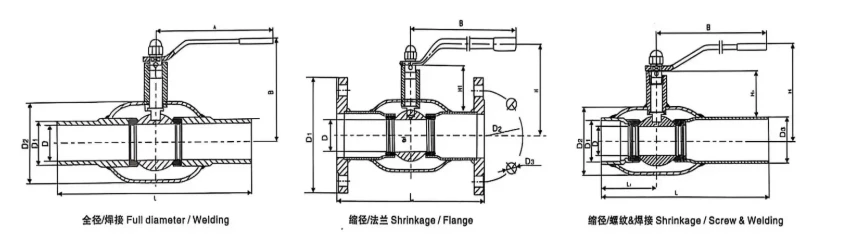

Custom-designed flanged welded ball valve drawings for a Mexican customer

שרטוטי שסתום כדור מרותך עם אוגן-בהתאמה אישית עבור לקוח מקסיקני

קוטר מלא / ריתוך - שסתום כדור מרותך מאוגן מידות עיקריות

DN	PN	L	D	D1	D2	A	H	B	H1
10	16	210	15	21.7	42.7	129	103	64	22
15	16	230	20	27.2	48	159	118	76	23
20	16	260	25	34.0	60	159	121	85	34
25	25	260	32	42.7	76	230	120	95	33
32	25	300	40	48.6	89	230	127	100	43
40	40	300	50	60.5	114	300	170	159	44
50	40	300	65	76.3	140	300	185	170	71
65	40	300	80	89.1	165	400	210	192	77
80	40	325	100	114.3	216	400	253	208	102
100	40	350	125	139.8	219	450	273	241	101
125	40	490	150	165.2	355	450	300	280	107
150	40	580	200	216.3	356	252	325	500	123
200	40	550	250	267.4	457	236	345	500	122
250	16	630	300	318.5	508	331	465	600	155
300	16	762	337	355.6	559	331	530	600	187
400	25	840	387	406.4	660	360	550	700	221
500	25	990	490	508.0	830	413	630	800	211
600	25	1140	590	610	982	506	830	-	-
700	25	1346	690	711	1086	605	910	-	-
800	25	1524	790	813	1245	659	1025	-	-
900	25	1727	890	914	1433	881	1165	-	-
1000	25	1950	980	1016	1576	1092	1170	-	-
1200	25	2250	1180	1219	1939	1092	1180	-	-

הצטמקות / אוגן - שסתום כדור מרותך מאוגן מידות עיקריות

DN	PN	L	D	D1	D2	D3	H	B	H1
10	16	130	10	95	65	14	98	145	22
15	16	150	15	105	75	14	103	145	23
20	16	160	20	115	85	14	118	145	34
25	25	180	25	140	100	18	121	145	33
32	40	200	32	150	110	18	121	190	43
40	40	230	40	165	125	18	127	190	44
50	40	270	50	185	145	18	170	280	71
65	40	280	65	200	160	18	185	280	77
80	40	300	80	235	190	22	210	280	102
100	40	325	100	270	220	26	253	400	101
125	40	350	125	300	250	26	273	600	107
150	40	400	150	360	310	26	300	900	123
200	40	530	200	425	370	30	345	1200	122
250	16	630	250	485	430	30	572	280	155
300	16	690	300	555	490	33	697	325	187
400	25	762	350	620	550	36	764	466	221

הצטמקות / בורג וריתוך - מידות עיקריות של שסתום כדור מרותך אוגן

DN	PN	L	D	D1	D2	D3	H	B	H1
10	16	153	10	R3/8	33.7	17.2	98	145	22
15	16	158	10	R1/2	33.7	21.3	98	145	22
20	16	168	15	R3/4	42.4	26.9	103	145	23
25	25	172	20	R1	48.3	33.7	118	145	34
32	40	195	25	R1-1/4	60.3	42.4	121	145	33
40	40	205	32	R1-1/2	76.1	48.3	120	190	33
50	40	240	40	R2	88.9	60.3	127	190	44

תכונות מבניות של שסתום כדור מרותך מאוגן

גוף שסתום מרותך לחלוטין

גוף השסתום מרותך מחתיכת פלדה או פלדה מזויפים, ללא חיבורי הברגה או אוגן, ויוצר מבנה חלק. עיצוב זה מבטל את סכנת הדליפה הנגרמת על ידי ברגים רופפים או אטמים מזדקנים בשסתומי כדור מסורתיים עם אוגן, מה שהופך אותו למתאים במיוחד עבור-לחץ גבוה,-טמפרטורות גבוהות או מדיה קורוזיבית מאוד.

חיבור מאוגן מסתיים

ממשקי אוגן נשמרים בשני קצוות השסתום, ומתחברים לאוגני הצינור באמצעות ברגים להתקנה, פירוק ותחזוקה קלה. מפרטי אוגן תואמים בדרך כלל תקנים בינלאומיים (כגון ASME B16.5, DIN וכו') וניתן להתאים אותם לצינורות מחומרים שונים.

עיבוד שבבי מדויק של רכיבי מפתח

כדור: נירוסטה מלוטשת-במראה (כגון 304/316) עם חספוס משטח נמוך, הפחתת התנגדות זרימת המדיה ושיפור ביצועי האיטום.

מושב: עשוי בעיקר מ-PTFE, PTFE מחוזק בסיבי פחמן, או פלואור-גומי (FPM), בשילוב עם עיצוב מושב מתכת כדי להשיג איטום-אפס דליפה.

גזע: שימוש בחומרים חסיני פיצוץ-(כגון פלדת אל-חלד 2Cr13), מצויד במבנה נגד-נשיפה ובמיסבים שומנים-עצמיים כדי להבטיח בטיחות תפעולית.

יישומי שסתום כדור מרותך מאוגן:

1. גז עיר: צינורות תפוקת גז, קווים ראשיים וצינורות אספקה ענפים.

2. הסקה מרכזית: צינורות פלט, קווים ראשיים וקווי הסתעפות של ציוד חימום-בקנה מידה גדול.

3. מחליפי חום: צינורות ופתיחת/סגירת מעגלים.

4. מפעלי פלדה: צינורות נוזלים שונים, צינורות הזרמת גז פסולת, צינורות אספקת גז וחום וצינורות אספקת דלק.

5. ציוד תעשייתי מגוון: צינורות שונים לטיפול בחום, וצינורות גז וחום תעשייתיים שונים.

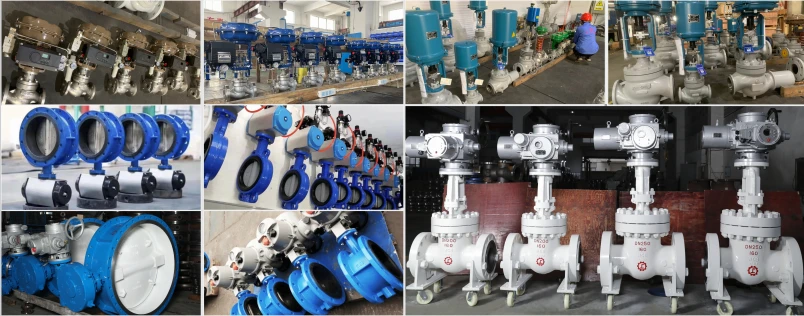

מפעל שסתום כדור מרותך מאוגן

Flanged Welded Ball Valve display
