שסתומי בקרת טמפרטורה- גבוהההם שסתומים תעשייתיים שתוכננו במיוחד עבור-תנאי טמפרטורה גבוהים מעל 450 מעלות, המשמשים בעיקר בתחומי הפטרוכימיה, החשמל ואחרים עבור בקרת מדיה בטמפרטורה-גבוהה. טווח טמפרטורת ההפעלה שלהם הוא בין 450 מעלות ל-1000 מעלות. תפקיד הליבה שלהם הוא לטפל בבעיות כגון חסימה, כשל באטימה והפחתת חוזק החומר הנגרמת כתוצאה מהתרחבות-טמפרטורות גבוהות, מה שמבטיח פעולה אמינה בטמפרטורות קיצוניות.
גוף השסתום בנוי מחומרים-עמידים לטמפרטורה גבוהה כגון פלדת כרום-מוליבדן ופלדת אל חלד. עבור יישומי טמפרטורה-גבוהים- במיוחד, ניתן לבחור בטנה לא-מתכתית עמידה בחום- או בסגסוגת מיוחדת.
העיצוב המבני משלב מבנה מסוג-בבל עם מרווח שמור- מראש כדי למנוע חסימה עקב התפשטות תרמית, ומשתמש במיסבים חיצוניים כדי לתמוך במיקום השער, תוך הפחתת העומס על המפעיל. מערכת האיטום מצוידת באריזת גרפיט גמישה העמידה ל-600 מעלות, ומושבי שסתום גרפיט מרוכב או טכנולוגיית שכבת סגסוגת-בטמפרטורה גבוהה יכולים להשיג איטום יעיל מעל 500 מעלות.
סוגי המוצרים כוללים שסתומי סגסוגת רגילים-בטמפרטורה גבוהה, שסתומי טמפרטורות-גבוהות-בסוג-גבוהות, ושסתומי טמפרטורות גבוהות- במיוחד עם ריפודים לא-מתכתיים, המתאימים למדיה כגון קיטור ושמן להעברת חום. דגמים מסוימים תומכים במפעילים חכמים ובהפחתת רעש-בעיצובים של כלובי שסתומים נגד-שסתומים.
GNEE Group היא יצרנית מובילה של שסתומים תעשייתיים, המספקת פתרונות שסתומים ושירותי התאמה אישית ללקוחות ברחבי העולם.תמיכת שסתומים 24/7 - צ'אט עם הצוות שלנו עכשיו!
פרמטרים טכניים של-בקרת טמפרטורה גבוהה
עיצוב וייצור: GB/T 12235, ASME B16.34, IEC 60534
האורך המבני: GB/T 12221, ASME B16.10
טפסי חיבור: HG/T 20592-20605, GB/T 9112-9124, ASME B16.5
בדיקה ובדיקה: GB/T 13927, API 598, IEC 60534-4
קליבר: 1/2 אינץ' ~ 24 אינץ' (DN15 ~ DN600)
רמת זמני לחץ: ASME B16.34, GB/T 12224
מצב נהיגה: מופעל פניאומטי
לחץ: 150 PSI עד 2500 PSI
עקרון עבודה של שסתום בקרת טמפרטורה- גבוהה
עקרון העבודה של אשסתום בקרת טמפרטורה- גבוהההוא לקבל אותות בקרה חיצוניים, להניע את המפעיל להזיז את ליבת השסתום כדי לווסת את הפרמטרים של המדיום בטמפרטורה גבוהה-. הליבה שלו טמונה בהשגת שליטה מדויקת באמצעות עיצוב התאמה לטמפרטורה- גבוהה, שניתן לנתח משלושה היבטים:
1. מנגנון ויסות זרימה מונע-אותות:
כאשר מערכת הבקרה מוציאה אות סטנדרטי (כגון זרם 4-20mA או לחץ אוויר 0.02-0.1MPa), המפעיל (סוג דיאפרגמה פניאומטית או סוג סרוו חשמלי) ממיר את האות לדחף, ומניע את גזע השסתום לנוע צירית. ליבת השסתום נעה למעלה ולמטה בתוך גוף השסתום עם גזע השסתום, משנה את אזור הזרימה בין ליבת השסתום למושב השסתום, ובכך מווסתת את קצב הזרימה, הלחץ או הטמפרטורה של המדיום בטמפרטורה גבוהה (כגון קיטור או שמן העברת חום). לדוגמה, כאשר האות גדל, ליבת השסתום נעה כלפי מעלה, אזור הזרימה מתרחב וקצב הזרימה הבינוני עולה.
2. עיצוב התאמה לסביבה-גבוהה:
גוף השסתום והליבה עשויים מסגסוגות עמידות-בטמפרטורה גבוהה (כגון Cr5Mo ו-Inconel 625), המסוגלים לעמוד בטמפרטורות מעל 600 מעלות. מבנה האיטום (מפוח מתכת או אריזת גרפיט גמישה) מפצה על התפשטות תרמית באמצעות דפורמציה אלסטית, ומונע דליפת מדיה. מכסה השסתום מצויד במפרק התפשטות או בתמיכה גמישה כדי לבטל את מתח החסימה הנגרם מההבדל בהתפשטות התרמית בין גוף השסתום לגזע השסתום.
3. איזון תרמי ויציבות בקרה:
מבנים מסוימים מצוידים בסנפירים לפיזור חום או במעילי קירור-מים כדי לשלוט בשיפוע הטמפרטורה של גוף השסתום ולמנוע התחממות יתר ועיוות מקומיים. המפעיל מצויד בכיסוי בידוד חום כדי להבטיח שטמפרטורת הסביבה של רכיבי הכונן היא<80°C, preventing diaphragm aging or motor overheating failure, ultimately achieving stable regulation under high-temperature conditions.
יישומים של שסתומי בקרת טמפרטורה- גבוהה
שסתומי בקרת טמפרטורה גבוהה-נמצאים בשימוש נרחב בתעשיות כגון חשמל, כימיקלים, נפט ומטלורגיה, במיוחד בתרחישים הבאים:
1. דודי תחנת כוח: משמשים לשליטה בזרימת הקיטור ולהבטחת פעולה בטוחה של הדוד.
2. כורים כימיים: משמשים לשליטה מדויקת בקצב הזרימה של מגיבים בתהליכי ייצור כימיים כדי להבטיח תגובה חלקה.
3. בתי זיקוק נפט: משמש לוויסות קצב הזרימה של אמצעים שונים בתהליך זיקוק הנפט לשיפור יעילות הייצור.
4. מערכות תרמיות: משמשות לבקרת טמפרטורה וזרימה במערכות מים חמים או קיטור על מנת להבטיח תפעול יעיל של מערכת החימום.

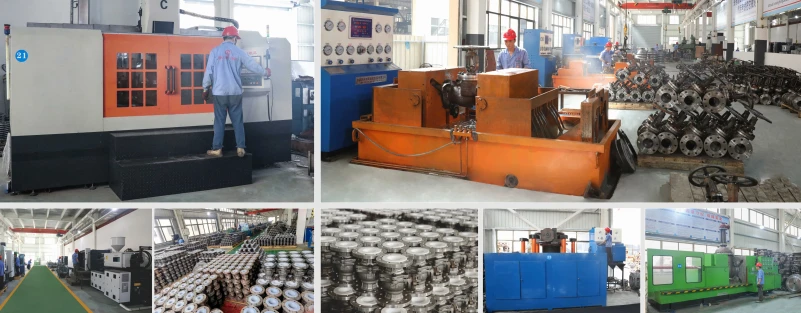

מפעל שסתום בקרת טמפרטורה- גבוהה
