שסתום שער סכין ידני מסוג לוגים - ידע

השסתום שער סכין מסוג-ידנימאמצת מבנה של שני חלקים-, כולל גוף השסתום, השער ורצועת האיטום בצורת -U. חריצים עם פסי איטום אלסטיים בצורת U - ממוקמים משני צידי גוף השסתום ובתחתית החלל המרכזי. כאשר השסתום סגור, השער נע כלפי מטה, וחלקו התחתון של השער נוגע ברצועת האיטום, ודוחס אותו לתוך החריץ כדי להשיג אטימה בין גוף השסתום לשער.

כאשר שסתום שער הסכין נפתח, השער זז כלפי מעלה, והקצה התחתון של השער מתנתק מרצועת האיטום, מה שגורם לפס האיטום לקפוץ ולהיות סמוך עם החריץ. גוף השסתום כולל עיצוב מגרד למניעת הצטברות של משקעי מדיה בחריצים של החלל המרכזי של גוף השסתום במהלך השימוש, מניעת סתימות ושאריות, מקל על ניקוי צנרת ושיפור יעיל של ביצועי האיטום של שסתום שער הסכין למניעת דליפה כאשר השסתום סגור.

קבוצת GNEE מספקת שסתומים מדגמים שונים.הזמנות שסתומים בתפזורת ברוכים הבאים - שלח את שאלתך!

שסתום שער סכין מסוג-ידני פרמטרים טכניים

טווח גדלים: 2 אינץ' עד 24 אינץ' (DN50-DN600)

אפשרויות חיבור: Lug

לחץ עבודה: PN6/PN10/PN16

טמפרטורת עבודה: -29 מעלות עד 425 מעלות

אפשרויות איטום: מתכת-ל-מתכת, מושב גמיש, גרפיט, PTFE

שיטת ייצור: יצוק, מזויף, מעובד

מדיום ישים: מים, שמן, גז, קיטור, נוזלים כימיים

תכונות של שסתום שער סכין ידני-סוג:

1. שסתום שער הסכין מורכב מגוף שסתום צר ושער הזזה.

2. לשער יש קצוות חיתוך חדים שיכולים לעקור או לחתוך חלקיקים מוצקים בתווך הנוזל.

3. המשטח המלוטש של השער משפר את כוח החדירה שלו ומגן ביעילות על חיי השירות של האריזה ומושב השסתום.

4. בתחתית גוף השסתום מותקן מתקן הידוק שער, שיכול לתמוך וללחוץ בבטחה את השער על מושב השסתום, מה שמבטיח סגירה הדוקה ויעילה.

5. המבנה שלו יכול להיעשות עם איטום קשה או עם איטום רך.

שסתום שער סכין מסוג-ידניפרמטרים של מפרט

PN (MPa)	Case Test Pressure (MPa)	לחץ בדיקת איטום (MPa)	טמפרטורת עבודה (מעלה)	מדיום ישים
1.0	1.5	1.1	גומי פחות או שווה ל-80 מעלות	עיסה, ביוב, פחם, אפר, סירופ, תערובת סיגים-מים
1.6	2.4	1.8	פחות או שווה ל-425 מעלות	עיסה, ביוב, פחם, אפר, סירופ, תערובת סיגים-מים

רְכִיב	חוֹמֶר
גוף, כריכה	נירוסטה, פלדת פחמן, ברזל יצוק אפור
שַׁעַר	פלדת פחמן, נירוסטה
גֶזַע	נירוסטה
משטח איטום	גומי, PTFE, נירוסטה, סגסוגת קשה

manual lug-type knife gate valve drawning

שרטוטי שסתומי שער רקיק בהפעלה ידנית המותאמים אישית ללקוח באיחוד האמירויות

שסתום שער סכין מסוג-ידנימימד חיצוני וחיבור ראשי

PN (MPa)	DN (מ"מ)	L	D	D1	D2	H	N–M	D0	משקל (ק"ג)
1.0	50	48	160	125	100	285	4–M16	180	8
	65	48	180	145	120	298	4–M16	180	10
	80	50	195	160	135	315	4–M16	220	12
	100	50	215	180	155	365	8–M16	220	14
	125	57	245	210	185	400	8–M16	230	22
	150	57	280	240	210	475	8–M20	280	29
	200	70	335	295	265	540	8–M20	360	38
	250	70	390	350	320	630	12–M20	360	66
	300	76	440	400	368	780	12–M20	400	100
	350	76	500	460	428	885	16–M20	400	119
	400	89	565	515	482	990	16–M22	400	195
	450	89	615	565	532	1100	20–M22	530	285
	500	114	670	620	585	1200	20–M22	530	389
	600	114	780	725	685	1450	20–M27	600	529
	700	130	895	840	800	1700	24–M27	600	790
	800	130	1010	950	905	2000	24–M30	680	-
	900	140	1110	1050	1005	2300	28–M30	680	-
PN (MPa)	DN (מ"מ)	L	D	D1	D2	H	N–M	D0	משקל (ק"ג)
1.6	50	48	160	125	99	285	4–M16	180	8.5
	65	48	185	145	118	295	4–M16	180	10.7
	80	50	200	160	132	315	8–M16	220	13
	100	50	220	180	156	365	8–M16	220	15
	125	57	250	210	184	400	8–M16	230	23.5
	150	57	285	240	211	475	8–M20	280	31
	200	70	340	295	266	540	12–M20	360	40.7
	250	70	405	350	319	630	12–M24	360	70
	300	76	460	400	370	780	12–M24	400	107
	350	76	520	460	429	885	16–M24	400	129
	400	89	580	515	480	990	16–M27	400	215
	450	89	640	565	548	1100	20–M27	530	305
	500	114	715	620	609	1200	20–M30	530	410
	600	114	840	725	720	1450	20–M33	600	550
	700	130	910	840	794	1700	24–M33	600	820
	800	130	1025	950	901	2000	24–M33	680	-
	900	140	1125	1050	1001	2300	28–M36	680	-

שסתום שער סכין מסוג-ידנייישומים

הפעלה ידנית של שסתומי שער סכין מלא-יש להם יישומים נרחבים במגזרים תעשייתיים שונים, כולל:

תעשיית הנפט והגז: בשדות נפט ובבארות גז, שסתומים אלו משמשים לשליטה בזרימת הנפט הגולמי, הגז הטבעי והמים. הם ממלאים תפקיד מכריע במערכות ייצור ותחבורה של נפט וגז, ומבטיחים את הבטיחות והיעילות של תהליך הייצור.
תעשייה כימית: שסתומי שער סכין מלאים-מיובאים ידנית משמשים במפעלים כימיים כדי לשלוט בזרימה של חומרים כימיים שונים. הם יכולים לעמוד בחומרים מאכלים ובסביבות -טמפרטורות ולחץ גבוה- גבוהות.
תעשיית החשמל: בתחנות כוח תרמיות ובתחנות כוח גרעיניות, שסתומים אלו משמשים לשליטה בזרימת הקיטור ומי הקירור כדי לשמור על פעילות יציבה של מערכת ייצור החשמל.
תעשיית טיפול במים: שסתומי שער סכין מלאים-מיובאים בהפעלה ידנית המשמשים במפעלי אספקת מים וטיהור שפכים עוזרים לשלוט על הזרימה בתהליכי אספקת מים וטיפול, ומבטיחים שאיכות המים עומדת בתקנים.
הנדסה ימית: בפרויקטים של הנדסה ימית, כגון צינורות תת-מימיים ופלטפורמות ימיות, שסתומים אלו משמשים לשליטה בזרימת מי הים והמדיה כדי לשמור על יציבות המתקנים.

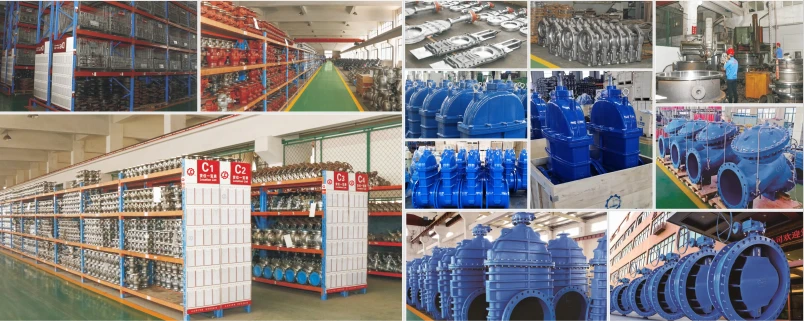

זיז ידני-מפעל שסתומי שער סכין
