השסתום כדור מושחל-מחלק אחדשייך לקטגוריית שסתום כדור בסגנון-גואנגדונג. הוא משתמש בכדור כאלמנט הסגירה, והפתיחה והסגירה נשלטות על ידי סיבוב סביב קו האמצע של גוף השסתום. הוא משמש בעיקר בפטרוכימיה, אספקת מים וניקוז עירוני, ויישומים אחרים הדורשים כיבוי קפדני של מדיה-. הוא כולל חיבור חוט פנימי, מבנה קומפקטי ומשקל קל. גוף השסתום ורכיבי הליבה עשויים ברובם מפלדת אל חלד (כגון SS316), וחומר האיטום הוא פולי-טטרה-פלואורואתילן (PTFE), המספק עמידות בפני קורוזיה.
שסתום זה משתמש בעיצוב מושב אחד- כדי למנוע עליית לחץ חריגה בחלל המרכזי, ומבנה הכניסה העליון- שלו תומך בתחזוקה מקוונת. הלחץ הנומינלי שלו נע בין 1.6 ל-6.4 MPa, וטווח הטמפרטורות הרלוונטי שלו הוא -20 מעלות עד 350 מעלות. זה יכול להתמודד עם מים, שמן, גז וכמה נוזלים מאכלים. הפרדה ללא חיכוך של הכדור והמושב מושגת באמצעות שידור מכני דרך גזע השסתום.
בשילוב עם אטמי טריז ופונקציות -לניקוי עצמי, זה מפחית ביעילות את שחיקת המדיה והצטברות. קטרים נומינליים נעים בין 1/4 אינץ' ל-2 אינץ' כדי להתאים לדרישות מערכת הצנרת השונות. עיצובים מסוימים משלבים התקני הטיית קפיצים ומבני איטום מרובים כדי לשפר את אמינות האיטום בתנאי הפעלה ארוכי טווח-.
קבוצת GNEE מספקת שסתומים ברחבי העולם, התואמים לתקנים לאומיים כגון ANSI, API ו-ASTM.B2B Valve Solutions - שלח את הדרישות שלך!
פרמטרים טכניים של שסתום כדור עם הברגה- אחת
סוג: דו כיווני
חומר: נירוסטה, ASTM A351-CF8M
גודל: 1/4 אינץ' עד 1 אינץ'
חיבור: BSPP
לחץ עבודה: 3000 PSI עד 10000 PSI
טמפרטורת עבודה: -20 מעלות עד 200 מעלות
חומר ידית: AISI 304
מדיום ישים: שמן, גז, מים
תאימות/אישורים: ISO-5211
| סוּג | קדחת מופחתת, דו כיוונית |
| חומר כדור | נירוסטה |
| סוג קובץ מצורף | מוּשׁחָל |
| תקן חוט | BSPP |
| גודל חוט | 38.1 מ"מ |
| חומר גוף | נירוסטה |
| בטוח לשימוש עם | גז, שמן, מים |
| סוג ידית | מָנוֹף |
| חומר ידית | פלדה מצופה PVC |
| לחץ עבודה מקסימלי psi | 1000psi |
| לחץ הפעלה | 68 בר |
| צבע ידית | כְּחוֹל |
| פס לחץ עבודה מרבי | 68 בר |
| פָּרִיט | חלקים | חוֹמֶר | |
| 1 | גוּף | ASTM A351-CF8M | ASTM A351-CF8 |
| 2 | מְשָׁרֵת | ||
| 3 | כַּדוּר | ASTM A351-CF8M | |
| 4 | סיאט א | PTFE / RTFE | |
| 5 | מושב ב | ||
| 6 | גֶזַע | AISI 316 | AISI 304 |
| 7 | מכונת כביסה דחף | PTFE | |
| 8 | אֲרִיזָה | ||
| 9 | טבעת בלוטות | AISI 304 | |
| 10 | מכונת כביסה קפיצית | ||
| 11 | אגוז גזע | ||
| 12 | יָדִית | ||
| 13 | שרוול ידית | פּלָסטִי | |

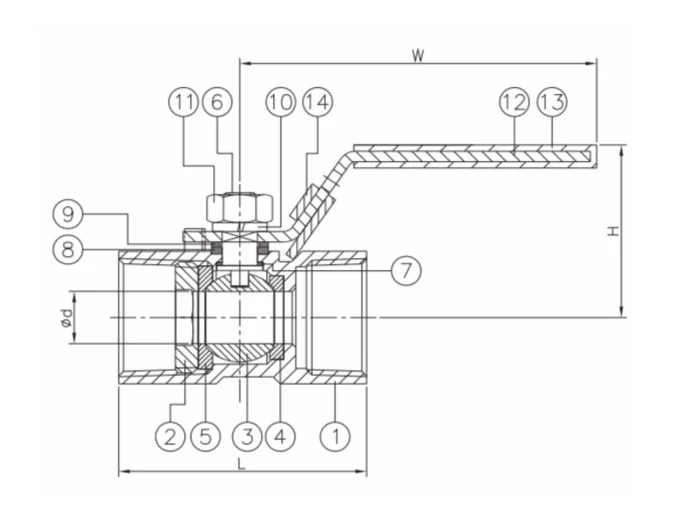

שרטוטי שסתום כדורי מושחל בהתאמה אישית-מעוצבים-של לקוחות קטאר
שסתום כדור עם הברגה-אחדיחידה: מ"מ
| DN | d | L | W | H |
|---|---|---|---|---|
| 8 | 5 | 39 | 71 | 33 |
| 10 | 7 | 44 | 91 | 35 |
| 15 | 9.2 | 55 | 95 | 40 |
| 20 | 12.5 | 59 | 95 | 44 |
| 25 | 15 | 69 | 113 | 50 |
| 32 | 20 | 77 | 113 | 57 |
| 40 | 25 | 81 | 141 | 64 |
| 50 | 32 | 97 | 141 | 68 |
| 65 | 38 | 127 | 190 | 85 |
| 80 | 50 | 153 | 190 | 90 |
שסתום כדור עם הברגה-אחדיחידה: ב
| NPS | d | L | W | H |
|---|---|---|---|---|
| 1/4″ | 0.2 | 1.54 | 2.8 | 1.3 |
| 3/8″ | 0.28 | 1.73 | 3.58 | 1.38 |
| 1/2″ | 0.36 | 2.17 | 3.74 | 1.57 |
| 3/4″ | 0.49 | 2.32 | 3.74 | 1.73 |
| 1″ | 0.59 | 2.72 | 4.45 | 1.97 |
| 1-1/4″ | 0.79 | 3.03 | 4.45 | 2.24 |
| 1-1/2″ | 0.98 | 3.19 | 5.55 | 2.52 |
| 2″ | 1.26 | 3.82 | 5.55 | 2.68 |
| 2-1/2″ | 1.5 | 5 | 7.48 | 3.35 |
| 3″ | 1.97 | 6.02 | 7.48 | 3.54 |
תכונות מבניות של שסתום כדור עם הברגה-יחידה
1. פתיחה וסגירה ללא חיכוך: פונקציה זו פותרת לחלוטין את בעיית בעיות האיטום הנגרמות מחיכוך בין משטחי איטום בשסתומים מסורתיים.
2. מבנה הכניסה העליון-: שסתומים המותקנים על צינורות ניתנים לבדיקה ישירה ולתחזוקה מקוונת, תוך הפחתת זמן ההשבתה של המפעל והוזלת העלויות.
3. עיצוב מושב יחיד-: מבטל את בעיות הבטיחות הנגרמות מעליות לחץ חריגות בחלל השסתום.
4. עיצוב מומנט נמוך-: גזע השסתום המעוצב במיוחד מאפשר פתיחה וסגירה קלה עם ידית קטנה בלבד.
5. מבנה איטום בצורת טריז: השסתום אוטם על ידי שימוש בכוח המכני שמספק גזע השסתום כדי ללחוץ את טריז הכדור אל מושב השסתום, מה שמבטיח ביצועי איטום אמינים שאינם מושפעים מהפרשי לחץ בצנרת בתנאי פעולה שונים.
6. מבנה -ניקוי עצמי של משטח האיטום: כשהכדור נוטה הרחק ממושב השסתום, הנוזל בצינור זורם באופן אחיד לאורך משטח האיטום של הכדור ב-360 מעלות, ומבטל את השפשוף המקומי של מושב השסתום על ידי-נוזל במהירות גבוהה ושטיפת המשטח העצמי המצטבר,{4}.
יישומי שסתום כדור עם הברגה-אחד
תעשייה פטרוכימית
משמש לכיבוי או הפצה של חומרים קורוזיביים (כגון תמיסות חומצה ואלקליות) ומניעת דליפה.
אספקת מים וניקוז עירוניים
שולט בכיוון זרימת המים, מאפשר פתיחה וסגירה מהירה, ומפחית את אפקט פטיש המים.
תעשיות מזון ותרופות
עשוי מפלדת אל חלד סניטרית- כדי לעמוד בדרישות הניקיון ולמנוע זיהום מדיה.
מערכות Steam
עיצוב שסתום כדור ניקוז-בטמפרטורה גבוהה מונע דליפת מדיה ומתאים לצינורות קיטור.
מפעל אחד-שסתום כדור עם הברגה
