שסתומי גלובוס אוגן פניאומטייםהם סוג נפוץ של שסתום תעשייתי המשתמש במפעיל פנאומטי כדי לשלוט בפתיחתו ובסגירתו. שסתומים אלה פועלים כדי לנתק או לחבר את זרימת המדיה במערכות צינורות. בשל המבנה הפשוט, הפעולה הנוחה וביצועי האיטום הטובים שלהם, שסתומי שער אוגן פניאומטיים נמצאים בשימוש נרחב בתעשיות כמו נפט, כימיקלים, חשמל וטיהור מים.
GNEE Group היא יצרנית מובילה של שסתומים תעשייתיים, המספקת פתרונות שסתומים ושירותי התאמה אישית ללקוחות ברחבי העולם.תמיכת שסתומים 24/7 - צ'אט עם הצוות שלנו עכשיו!
שסתום גלובוס אוגן פניאומטי פרמטרים טכניים
חומר: פלדת פחמן, נירוסטה (304, 316), או פלדות סגסוגת.
טווח גדלים: DN15 עד DN300 (1/2 אינץ' עד 12 אינץ').
אפשרויות חיבור: קצוות אוגנים
לחץ עבודה: PN10, PN16, PN25 ו-PN40.
אפשרויות איטום: אטמים רכים (למשל, PTFE) או אטמי מתכת-ל-מתכת
שיטת ייצור: תהליכי יציקה או פרזול.
מדיום ישים: מתאים למים, קיטור, שמן, גז
תכונות מבניות של שסתום שער אוגן פנאומטי
1. חומרים- באיכות גבוהה, התואמים לתקנים מקומיים ובינלאומיים רלוונטיים, עם מבנה סביר ועיצוב אסתטי.
2. משטחי האיטום של השסתומים ומשטחי האיטום בנויים באמצעות ריתוך סגסוגת-על בסיס ברזל או ריתוך סגסוגת קשה-על בסיס קובלט Stellite, המציעים עמידות בפני שחיקה מעולה, עמידות בטמפרטורה גבוהה-, עמידות בפני קורוזיה ועמידות בפני שריטות, וכתוצאה מכך חיי שירות ארוכים.
4. גזע השסתום עובר טיפול חיסום וניטריד משטח, המספק עמידות מצוינת בפני קורוזיה ועמידות בפני שריטות.
5. ניתן לאמץ תקני אוגני צנרת שונים וסוגי משטחי איטום אוגנים כדי לענות על צרכים הנדסיים מגוונים ודרישות המשתמש.
6. מגוון שלם של חומרי גוף שסתומים זמין, וניתן לבחור אריזה ואטמים באופן רציונלי בהתאם לתנאי העבודה בפועל או לדרישות המשתמש, המתאימים לתנאי לחץ, טמפרטורה ומדיה שונים.
7. האיטום האחורי משתמש במושב איטום חיבור עם הברגה או ריתוך נירוסטה אוסטניטית על הגוף, מה שמבטיח איטום אמין. ניתן לבצע החלפת אריזה מבלי לעצור את המערכת, מה שהופך אותה לנוחה, מהירה ולא מושפעת מתפעול המערכת.

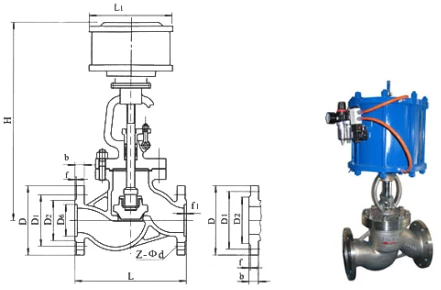

ציור שסתום גלובוס אוגן פניאומטי
חומרים של רכיבים עיקריים של שסתום גלובוס אוגן פנאומטי
|
גוף שסתום |
מכסה שסתום | דיסק שסתום | טבעת איטום | גזע שסתום | מִלוּי | מדיה ישימה |
טמפרטורה ישימה |
|
WCB |
WCB+D507MO |
D577 |
2Crl3 |
גרפיט גמיש | מים, שמן, אדים |
425 |
|
|
ZGlCrl8Ni9Ti |
0Crl8Ni9Ti |
Stellite6 |
lCrl8Ni9Ti |
PTFE |
חנקות |
200 |
|
|
ZGlCrl8Ni2Mo2Ti |
CF8M |
lCrl8Ni2Mo2Ti |
lCrl8Ni2Mo2Ti |
PTFE |
פוספטים, בסיסים וחומצות מעורבות |
200 |
|
|
ZG00Crl7Nil4M02 |
CF3M |
Stel1ite6 |
316L |
PTFE |
תמיסת פוספטים, אוריאה ומתיל-אמוניום |
200 |
|
|
ZGlCr5MO |
ZGlCr5MO |
Stel1ite6 |
25Cr2Mo1VA |
גרפיט גמיש | מים, שמן, אדים |
550 |
|
מידות שסתום גלובוס אוגן פניאומטי
|
PN(MPa) |
DN(mm) |
ערך סטנדרטי | ערך התייחסות | |||||||||
|
L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
||
|
1．6 |
50 |
230 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
185 |
645 |
||
|
65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
232 |
690 |
|||
|
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
232 |
715 |
|||
|
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
232 |
770 |
|||
|
125 |
400 |
254 |
210 |
185 |
22 |
3 |
8-φ18 |
283 |
780 |
|||
|
150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
283 |
810 |
|||
|
200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
283 |
967 |
|||
|
250 |
622 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
283 |
1143 |
|||
|
300 |
698 |
460 |
410 |
375 |
30 |
4 |
12-φ25 |
283 |
1292 |
|||
|
2.5 |
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-φ18 |
185 |
645 |
||
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-φ18 |
232 |
690 |
|||
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-φ18 |
232 |
715 |
|||
|
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-φ23 |
232 |
770 |
|||
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-φ25 |
283 |
780 |
|||
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-φ25 |
283 |
810 |
|||
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-φ25 |
283 |
967 |
|||
|
250 |
622 |
425 |
370 |
332 |
36 |
3 |
12-φ30 |
283 |
1143 |
|||
|
300 |
698 |
485 |
430 |
390 |
40 |
4 |
16-φ30 |
283 |
1292 |
|||
|
4．0 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
185 |
645 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
232 |
690 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
232 |
715 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
232 |
770 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
283 |
782 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
283 |
875 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
283 |
1160 |
|
