השסתום פרפר פנאומטי-פלואורופולימרהוא שסתום בקרה אוטומטי המשלב מפעיל פנאומטי עם טכנולוגיית ריפוד פלואורפלסטי. הוא תוכנן במיוחד עבור יישומים הדורשים מדיה קורוזיבית ביותר, תגובה מהירה והפעלה מרחוק. הוא משתמש באוויר דחוס כדי להניע את לוח השסתום להסתובב, משיג כיבוי- או ויסות מדיה. הוא נמצא בשימוש נרחב בבקרת תהליכים אוטומטית בתעשיות כימיות, תרופות והגנת הסביבה.
GNEE Group היא יצרנית מובילה של שסתומים תעשייתיים, המספקת פתרונות שסתומים ושירותי התאמה אישית ללקוחות ברחבי העולם.B2B Valve Solutions - שלח את הדרישות שלך!
פרמטרים טכניים של שסתום פרפר פנאומטי-פלואור
טווח מידות: DN40–DN1000
טווח לחץ: PN6–PN16
חיבור קצה: אוגן או רקיק
חומר: פלדת פחמן/פלואור-מרופד
אטמים: PTFE או FEP
עיצוב שסתומים: שסתום פרפר מופעל פניאומטי
פנים אל פנים: ISO 5752
בדיקה ובדיקה: תקני API 598
מדיום מתאים: נוזלים מאכלים, גזים ותמיסות כימיות
פלואור-שסתום פרפר פנאומטי מרופד חלק חילוף ראשי
| מס' סידורי | שם חלק | ברזל יצוק אפור (Z) | פלדת פחמן (C) | נירוסטה (P) | נירוסטה (R) | פלדת אל חלד דלת פחמן (PL) | פלדת אל חלד דלת פחמן (RL) |
|---|---|---|---|---|---|---|---|
| 1 | פלג גוף עליון ותחתון | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | דיסק | - | WCB | CF8 | CF8M | CF3 | CF3M |
| 3 | צלחות פרפר | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 4 | שכבת בטנה / מושב | PTFE (F4), PCTFE (F3), FEP (F46), PFA (אופציונלי F4), PO (פוליאולפין) | |||||
| 5 | או-טבעת | FPM (גומי פלואור/ויטון) | |||||
| 6 | חלק קפיץ (פד) | Si (גומי סיליקון) | |||||
| 7 | התאמה בבלוק | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 8 | בְּרִיחַ | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | אֱגוֹז | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | יָדִית | ZL 101 (סגסוגת אלומיניום יצוקה) | |||||
עיקרון המבנה של שסתום פרפר פנאומטי-פלואור
- מפעיל פניאומטי: מופעל על ידי אוויר דחוס, המפעיל הפנאומטי (כגון סוג בוכנה או מתלה) ממיר לחץ אוויר לאנרגיה מכנית, ומניע את גזע השסתום להסתובב. המפעיל יכול לקבל אותות זרם של 4-20mA או אותות מתח 0-10V עבור שליטה אוטומטית מרחוק.
- בטנה פלואורופלסטית: גוף השסתום, הדיסק והמושב מצופים בפוליטטראפלואוראתילן (PTFE), פרפלואורואתילן פרופילן (FEP) או פולי-טטראפלואוראתילן מסיס (PFA), בדרך כלל בעובי ≥3 מ"מ, מה שיוצר מחסום עמיד בפני קורוזיה לבידוד המדיום מרכיבי מתכת.
- עיצוב דיסק: הדיסק הוא עגול, מסתובב 90 מעלות סביב פיר השסתום כדי לפתוח ולסגור. מבנה האיטום של קו האמצע מבטיח שהדיסק והמושב יהיו קונצנטריים בהיקף של 360°, ומספק אטימה דו-כיוונית. לחץ וזרימה ניתנים להתאמה חופשית.
- מערכת איטום: תוך שימוש בטכנולוגיית איטום אלסטית טעינה בארבעה-שלבים, המערכת משתמשת בעקומת מעבר מיוחדת בחיבור בין הציר לדיסק, טבעות O- אלסטיות, ושילוב של אטמי מתכת כדי להבטיח אפס דליפה הן פנימית והן חיצונית. חלק מהדגמים מצוידים במיקום כדור אלסטי מתכוונן, המבטיח מיקום מדויק ומבנה פשוט.
יתרונות ביצועי שסתום פרפר פנאומטי-פלואור
- עמידות בפני קורוזיה חזקה: הבטנה הפלואורופלסטית יכולה לעמוד בפני חומרים קורוזיביים קיצוניים כמו חומצה גופרתית מרוכזת, חומצה הידרוכלורית, חומצה הידרופלואורית, אקווה רג'יה, אלקליות חזקות וממיסים אורגניים. יש לו טווח טמפרטורות ישים רחב (PTFE: -20 מעלות עד 150 מעלות; PFA: -20 מעלות עד 180 מעלות).
- ביצועי איטום מעולים: מבנה האיטום הרך (פלואורי גומי + PTFE) משיג אפס דליפה. הוא שומר על ביצועי האיטום שלו גם לאחר יותר מ-50,000 מחזורי פתיחה וסגירה בלחץ, מה שהופך אותו למתאים להעברת טוהר- גבוה וחומר רעיל.
- פתיחה וסגירה מהירה וללא מאמץ: ניתן להשלים את הפתיחה והסגירה עם סיבוב של 90 מעלות של צלחת הפרפר. מומנט הפתיחה והסגירה קטן, דורש מאמץ מינימלי, מה שהופך אותו למתאים במיוחד לשסתומים בעלי קוטר- גדול.
- ויסות זרימה מדויק: על ידי שליטה על אות הכניסה של המפעיל הפנאומטי, ניתן לכוונן את פתח צלחת הפרפר במדויק, להשיג ויסות מדויק באחוזים של קצב זרימת המדיה, לענות על הצרכים של בקרת הזנת כור כימי וכו'.
- קומפקטי וקל משקל: עיצוב החיבור של-סוג רקיק חוסך מקום ומפחית משקל ב-30% עד 50% בהשוואה לשסתומי אוגן, מה שמקל על התקנה ותחזוקה.
- חיי שירות ארוכים: הבטנה הפלואורופלסטית עמידה בפני-הזדקנות ובלאי-, וכתוצאה מכך עלויות תחזוקה נמוכות, פי 5 עד 10 משל שסתומי מתכת.
יישום שסתום פרפר פנאומטי-פלואור
תעשייה כימית: משמש להעברת מדיה קורוזיבית מאוד כגון חומצה גופרתית, חומצה הידרוכלורית, חומצה חנקתית ונתרן הידרוקסיד; מיושם באופן נרחב בהזנת כור ובמיתוג צינורות.
תעשיית התרופות: שולטת באספקת פתרונות פרמצבטיים, ועומדת בדרישות לטוהר המדיה ועמידות בפני קורוזיה כדי להבטיח את איכות התרופה.
תעשיית הגנת הסביבה: מווסת את זרימת הנוזלים, הלחץ והטמפרטורה במפעלי טיהור שפכים ומערכות מים תעשייתיות במחזור כדי להבטיח פעילות יציבה של המערכת.
תעשיית החשמל: הובלה ובקרה של מדיה במערכות קירור של ציוד חשמל ומערכות לטיפול במים כימיים למניעת קורוזיה ודליפה.
תעשיית המזון והמשקאות: הובלת חומרי מזון-, עומדים בתקני היגיינה ומבטיחים בטיחות המוצר.

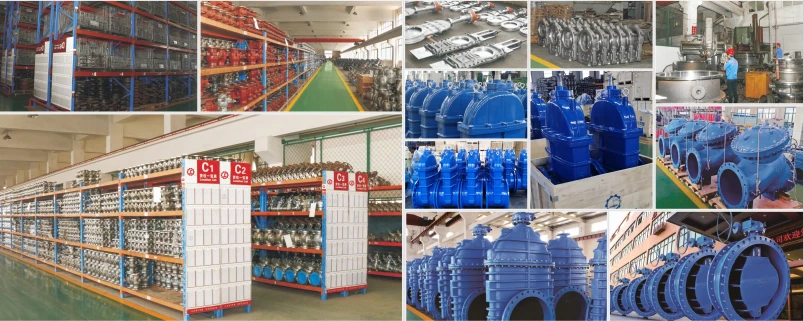

מפעל שסתום פרפר פנאומטי-פלואור
