השסתום פרפר ידני-מרופד בגומיכולל עיצוב חיבור -ופל ומבנה- אקסצנטרי כפול, המאפשר פתיחה וסגירה ידנית. גוף השסתום עשוי בעיקר מברזל יצוק או מפלדת פחמן, מרופד באטם גומי ניטרילי-עמיד בשמן, המספק תאימות למדיות שונות בטמפרטורת החדר ופעולה יציבה בטווח טמפרטורות של -40 מעלות עד 200 מעלות.
צמד האיטום משלב נירוסטה עם בטנת גומי אלסטית, התומך באיטום דו-כיווני ללא קשר לכיוון זרימת המדיה, בעוד שמבנה מסגרת צלחת הפרפר מפחית את התנגדות הזרימה. משטח גוף השסתום מטופל בגימור אמייל אפוי לשיפור עמידות בפני קורוזיה, והמבנה הכולל קומפקטי, מותאם לדרישות התקנת צנרת סטנדרטיות.
GNEE Group היא ספקית -אחת מובילה של שסתומים בסין, ומספקת לך תמיכה בבחירה ושירותי התאמה אישית.B2B Valve Solutions - שלח את הדרישות שלך!
פרמטרים טכניים של שסתום פרפר ידני-מרופד רקיק
טווח מידות: DN40~DN1200
טווח לחץ: PN6~PN16
חיבור קצה: רקיק
חומר: ברזל יצוק, ברזל רקיע, נירוסטה
אטמים: EPDM, PTFE, NBR
עיצוב שסתום: שסתום פרפר חשמלי עם איטום רך
פנים אל פנים: ISO 5752, API 609
חיבור קצה: ANSI B16.1, ISO 7005
בדיקה ובדיקה: API 598, ISO 5208
מדיום מתאים: מים, שמן, גז, כימיקלים קלים
תכונות של שסתום הפרפר הידני של-גומי:
1. שסתום זה מאמץ מבנה אקסצנטרי כפול, המספק אטימה הדוקה יותר עם סגירתו, המבטיח ביצועי איטום אמינים.
2. צמד האיטום עשוי מנירוסטה וגומי עמיד בשמן ניטריל-, המציע חיי שירות ארוכים.
3. טבעת איטום הגומי יכולה להיות ממוקמת על גוף השסתום או על צלחת הפרפר, מתאימה למדיות שונות, ומאפשרת למשתמשים לבחור את השיטה המתאימה.
4. צלחת הפרפר משתמשת במבנה מסגרת, המספק חוזק גבוה, שטח זרימה גדול והתנגדות זרימה נמוכה.
5. הגימור הצבוע הכולל מונע קורוזיה ביעילות, ועל ידי שינוי חומר האיטום של מושב השסתום, ניתן להשתמש בו עם מדיות שונות.
6. לשסתום זה יש פונקציית איטום דו-כיוונית, והתקנתו אינה מושפעת מכיוון זרימת המדיה או המיקום המרחבי; זה יכול להיות מותקן בכל כיוון.
7. לשסתום זה יש מבנה ייחודי, הוא גמיש בתפעול, חוסך-עבודה ונוח.
חלק חילוף ראשי שטר גומי-חומרי שסתום פרפר ידני מרופדים רקיקות
| מס' סידורי | שם חלק | ברזל יצוק אפור (Z) | פלדת פחמן (C) | נירוסטה (P) | SS316 (R) | פחמן נמוך SS (PL) | דל פחמן SS (RL) |
|---|---|---|---|---|---|---|---|
| 1 | פלג גוף עליון ותחתון | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | דיסק | WCB | 35 (פלדה) | CF8 | CF8M | CF3 | CF3M |
| 3 | צלחות פרפר | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 4 | שכבת בטנה / מושב | PTFE(F4), PCTFE(F3), FEP(F46), PFA (F4), PO (פוליאולפין) | |||||
| 5 | טבעת- | FPM (ויטון) | |||||
| 6 | חלק קפיץ (חותם) | גומי סיליקון (Si) | |||||
| 7 | התאמה בבלוק | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 | 1Cr18Ni9Ti |
| 8 | בְּרִיחַ | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | אֱגוֹז | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | יָדִית | ZL101 (אלומיניום יצוק עם שילוב ידית) | |||||
פרמטרים של מפרט שסתום פרפר ידני של רקיק-מרופד בגומי
| דֶגֶם | סוּג | תיאור מבני |
|---|---|---|
| DA71F46 | סוג בטנה מלאה | בטנת כל הגוף, בטנת דיסק מלאה, דיסק ופיר דיסק משולבים למקשה אחת |
| DA71F4 | סוג בטנה מלאה | בטנת כל הגוף, בטנה מלאה דיסק, דיסק ופיר דיסק מורכבים |
| DA71F/P | חצי-בטנה (P-סוג) | ריפוד כל הגוף, דיסק נירוסטה (לא מרופד), דיסק ופיר דיסק מורכבים |

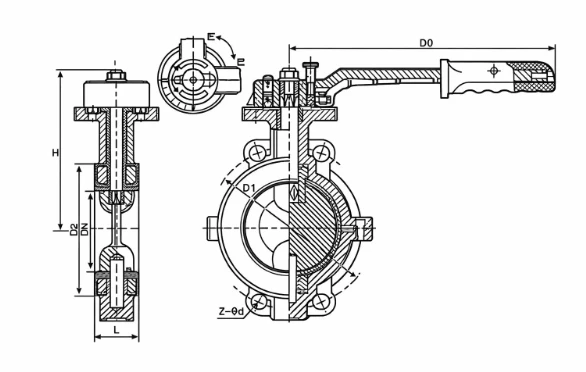

שרטוט של שסתום פרפר ידני-מרופד בגומי
מידות ומשקל של שסתום פרפר ידני מרופדת רקיק גומי-
| DN (מ"מ) | NPS (אינץ') | L | D | D1 | D2 | F | B | Z–⌀d | D0 | H | משקל (ק"ג) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN0.6MPa | |||||||||||
| 40 | 1 1/2 | 33 | 130 | 100 | 80 | 3 | 16 | 4–⌀14 | 160 | 140 | 2.5 |
| 50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4–⌀14 | 200 | 145 | 3.5 |
| 65 | 2 1/2 | 46 | 160 | 130 | 110 | 3 | 16 | 4–⌀14 | 250 | 155 | 4.5 |
| 80 | 3 | 46 | 185 | 150 | 125 | 3 | 18 | 4–⌀18 | 250 | 165 | 6 |
| 100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4–⌀18 | 250 | 180 | 7.5 |
| 125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8–⌀18 | 300 | 203 | 11 |
| 150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8–⌀18 | 300 | 225 | 16 |
| 200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8–⌀18 | 200* | 275 | 48 |
| 250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12–⌀23 | 200* | 315 | 60 |
| 300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12–⌀23 | 240* | 348 | 75 |
| 350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12–⌀23 | 240* | 415 | 82 |
| 400 | 16 | 102 | 535 | 495 | 462 | 4 | 28 | 16–⌀23 | 280* | 460 | 123 |
| 450 | 18 | 114 | 590 | 550 | 518 | 4 | 28 | 16–⌀23 | 320* | 500 | 150 |
| 500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 20–⌀23 | 360* | 530 | 180 |
| 600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20–⌀25 | 320* | 670 | 250 |
| 700 | 28 | 165 | 860 | 810 | 775 | 5 | 32 | 24–⌀25 | 360* | 755 | 315 |
| 800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24–⌀30 | 360* | 805 | 385 |
| 900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24–⌀30 | 380* | 995 | 420 |
| 1000 | 40 | 216 | 1175 | 1120 | 1080 | 5 | 36 | 28–⌀30 | 400* | 1170 | 620 |
| 1200 | 48 | 254 | 1400 | 1340 | 1295 | 5 | 40 | 32–⌀34 | 400* | 1295 | 788 |
יישומי שסתום פרפר ידני-מרופדים בגומי
תעשייה כימית
הובלת נוזלים קורוזיביים: שולט בקצב הזרימה של חומצות חזקות כגון חומצה גופרתית וחומצה הידרוכלורית בצינורות כדי למנוע קורוזיה.
בקרת יחידת תגובה: מסדיר את קצב הזרימה של צינורות הזנה ופריקה בכלי תגובה כדי להבטיח תהליכי תגובה יציבים.
תעשיית טיפול במים
רשתות אספקת מים עירוניות: שולטת בקצב הזרימה של צינורות אספקת מים ראשיים כדי לענות על צורכי המים של אזורים שונים.
טיפול בשפכים: מבודד ומווסת את קצב הזרימה של שפכים ובוצה כדי להתאים לתהליכים כמו שקיעה וסינון.
תעשיית החשמל
מערכות מים במחזור קירור: מסדיר את קצב הזרימה של מי קירור בתחנות כוח תרמיות ותחנות כוח גרעיניות כדי להבטיח קירור יעיל של הציוד.
יחידות דה-sulfurization ו-Dnitrification: מוביל חומרי מאכל כגון חומרי גיר וגבס להפחתת פליטת מזהמים.
תעשיית המזון והתרופות
הובלת נוזלים בדרגה-מזון: שולט בקצב הזרימה של מיצים, חלב וכו', ומבטיח בטיחות מזון בשל תכונותיהם הלא-רעילות והאנטיבקטריאליות.
צינורות לייצור פרמצבטיים: מוביל פתרונות פרמצבטיים וממיסים מאכלים למניעת זיהום- צולב.
תעשייה ימית ובניית ספינות
מערכות קירור מי ים: שולטת בקצב זרימת מי הים במנועי ספינות ומערכות מיזוג אוויר כדי לספק קירור יעיל.
מערכת מי נטל: מסדירה את הזרקה ופריקה של מי נטל כדי לשמור על יציבות הספינה והטיוטה.
