A שסתום כדור תלת-כיווניהוא שסתום בקרת נוזלים עם שלוש תעלות נוזלים. השסתום נפתח, סגור, וכיוון הזרימה של המדיום משתנה על ידי סיבוב כדור.
בהתבסס על המבנה שלהם, ניתן לחלק שסתומי כדור תלת-לסוג T-, סוג L- וסוג Y-. שסתום כדורי כדורי מסוג AT-סוג- יכול לחבר שלושה צינורות אורתוגונליים ולנתק את התעלה השלישית, לשמש כמחלק זרימה או שסתום מיזוג. שסתום כדורי תלת-כיווני מסוג -L- יכול לחבר רק שני צינורות אורתוגונליים ואינו יכול לשמור בו-זמנית על החיבור של הצינור השלישי; זה משרת רק פונקציית הפצה. ניתן לעצב שסתום כדורי כדורי מסוג -סוג תלת- עם יציאות הסחה של 120 מעלות ו-135 מעלות למעבר בינוני.
קבוצת GNEE מתמחה בייצור של שסתומי כדור תלת-, ומספקת פתרונות שסתומים ליותר מ-150 מדינות ואזורים ברחבי העולם.עיצובי שסתומים מותאמים אישית זמינים - התחל את הפרויקט שלך!
שסתום כדור תלת כיווני פרמטרים טכניים
קליבר: DN15 ~ DN250
עיצוב וייצור: API608,API6D
מידות פנים-אל-פנים: ASME B16.10,API6D
צורות חיבור: אוגן, וואפר
בדיקת לחץ: API598,API6D
רמת טמפרטורת לחץ: פחות או שווה ל-150 מעלות
לחץ: PN16~PN40
| פָּרִיט | לחץ נומינלי (MPa) | ||||
| לחץ בדיקה | 1.6 | 2.5 | 4.0 | כיתה 150 | JIS 10K |
| מבחן מעטפת (גוף). | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 |
| מבחן מושב (חותם). | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| בדיקת אטימות אוויר | 0.5–0.7 | ||||
| טמפרטורת עבודה | PTFE פחות או שווה ל-150 מעלות PTL פחות או שווה ל-300 מעלות | ||||
| מדיה ישימה | C: מים, נפט, גז P: מדיה של חומצה חנקתית R: מדיה חומצה אצטית | ||||
חומרים עיקריים של שסתום כדור תלת כיווני
| רְכִיב | חוֹמֶר |
|---|---|
| גוף ומצנפת | WCB, CF8 |
| כַּדוּר | WCB + HCr, CF8 |
| גֶזַע | 2Cr13, CF8 |
| מוֹשָׁב | PTFE |
| אֲרִיזָה | PTFE |
עקרון העבודה של שסתום כדורי תלת-
עקרון הפעולה של שסתום כדורי תלת--כיווני מבוסס בעיקר על המבנה והפעולה הייחודיים שלו:
כדור ומושב: מרכיב הליבה של שסתום כדור תלת-כיווני הוא כדור עם שלוש יציאות, שכל אחת מהן מתחברת לאחד משלושה צינורות. משטח איטום נוצר בין הכדור למושב, המבטיח שהשסתום מונע דליפת מדיה כשהוא סגור.
גזע ומנגנון הפעלה: הגבעול מחובר לכדור. סיבוב הגבעול מסובב את הכדור. מנגנון ההפעלה (כגון גלגל יד או מפעיל חשמלי) מניע את סיבוב הגבעול.
תהליך פתיחה וסגירה:
כדי לפתוח, סובב את גלגל היד נגד כיוון השעון (או הפעל את המפעיל החשמלי). הגבעול נע בכיוון ההפוך, והמשטח התחתון שלו בזווית מנתק את הכדור מהמושב. הגבעול ממשיך להתרומם ולקיים אינטראקציה עם סיכת המנחה בחריץ הספירלי של הגבעול, מה שגורם לכדור להסתובב ללא חיכוך עד שהוא מגיע למצב פתוח לחלוטין.
לסגירה, סובב את גלגל היד בכיוון השעון (או השבת את המפעיל החשמלי). הגבעול יורד, מה שגורם לכדור לעזוב את המושב ולהתחיל להסתובב. המשך לסובב את גלגל היד. גזע השסתום, המונחה על ידי סיכת ההדרכה המוטבעת בחריץ הספירלי שלו, מסובב הן את הגבעול והן את הכדור ב-90 מעלות בו זמנית. ליד הסגירה, הכדור הסתובב 90 מעלות מבלי ליצור קשר עם מושב השסתום. הסיבובים האחרונים של גלגל היד תוקעים בצורה מכנית את המישור הזוויתי בתחתית גזע השסתום אל הכדור, ולוחצים אותו בחוזקה אל מושב השסתום לאטימה מלאה.
התכונות העיקריות של שסתום כדורי-של שלושה כוללים:
רב-פונקציונליות: שסתומי כדור תלת- יכולים להשיג הסחת נוזלים או מיזוג, מתאים ליישומים שונים.
תפעול קל: פשוט סיבוב הידית משנה את כיוון זרימת הנוזל, מה שהופך את הפעולה לפשוטה מאוד.
ביצועי איטום מעולים: חומרי איטום-איכותיים מבטיחים ביצועי איטום טובים גם תחת לחץ גבוה ובסביבות טמפרטורה גבוהות.
עמידות בפני קורוזיה חזקה: שסתומי כדור תלת- עשויים בדרך כלל מפלדת אל חלד או מסגסוגת, בעלי עמידות מצוינת בפני קורוזיה ומתאימים לסביבות קשות שונות.
יישומים של שסתומי כדור תלת-
בשל המבנה הייחודי והביצועים המצוינים שלהם, שסתומי כדור תלת-נמצאים בשימוש נרחב בתחומים תעשייתיים שונים, כולל אך לא רק:
תעשיית הנפט: משמש לשליטה בזרימה והפצה של מדיה כגון נפט וגז טבעי.
תעשייה כימית: בייצור כימי, ניתן להשתמש בשסתומי כדור תלת--כדי לשלוט בזרימה והפצה של חומרים חומציים, אלקליים ומאכלים שונים.
תעשייה מתכתית: בתהליכי ההתכה של ברזל ופלדה ומתכות לא-ברזליות, ניתן להשתמש בשסתומי כדור תלת- כדי לשלוט על הזרימה וההפצה של מדיה בטמפרטורה- גבוהה.
תעשיית החשמל: בתחנות כוח תרמיות, ניתן להשתמש בשסתומי כדור תלת--כיווניים כדי לשלוט בזרימה והפצה של מדיה כגון קיטור ומים.
תעשיות אחרות: שסתומי כדור תלת-ממלאים תפקיד חשוב גם בצינורות תהליכים בתעשיות כמו תעשייה קלה, תרופות, מזון, טקסטיל, ייצור נייר ומיזוג אוויר.

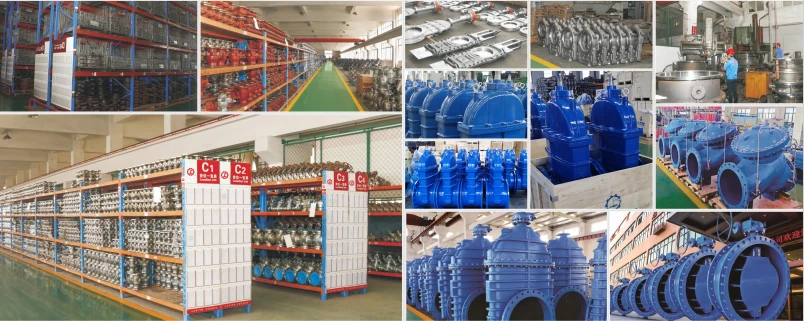

מפעל שסתומי כדור תלת-
