שסתום כדורי מרותך מלא תת קרקעיהוא שסתום בידוד צינור המיועד להתקנת קבורה או קבורה ישירה-. מבנה הגוף המרותך שלו מפחית את מספר המפרקים המוברגים חיצוניים, בעוד שגזע מורחב מאפשר הפעלה ותחזוקה של השסתום מלמעלה.
שסתומים אלה נחשבים בדרך כלל עבור צינורות גז טבעי, רשתות גז עירוניות, מערכות הסקה מחוזיות, צינורות נפט ושירותים שבהם יש חשיבות לסגירה אמינה, סיכון דליפה חיצוני נמוך ותשתית שטח מוגבלת.
מהו שסתום כדור תת קרקעי מרותך במלואו?
שסתום כדורי מרותך מלא תת-קרקעי הוא שסתום כדורי עם מבנה מרותך בלחץ- המיועד לשירות קבורה תת-קרקעי או ישיר-.
שלא כמו שסתום כדורי אוגן קונבנציונלי, הגוף אינו מסתמך על גוף בורג חיצוני או מפרקי מכסה מנוע. זה מפחית נתיבים פוטנציאליים של דליפה חיצונית ומסיר חיבורי אוגן חשופים שאחרת עלולים לדרוש הגנה בסביבה קבורה.
השסתום יכול להיות מסופק עם גזע מורחב, תיבת הילוכים או סידור הפעלה אחר כך שניתן להפעיל את השסתום מנקודת גישה בגובה הקרקע-.
שסתומי כדור מרותכים לחלוטין משמשים בדרך כלל כשסתומי בידוד ולא כשסתומי מצערת.
מפרט טכני של שסתום כדור תת-קרקעי מרותך במלואו
תצורות אספקה אופייניות כוללות:
| פָּרִיט | מפרט אופייני |
|---|---|
| סוג שסתום | שסתום כדור מרותך לחלוטין |
| הַתקָנָה | קבורה תת קרקעית / ישירה |
| תקני עיצוב | API 6D, ISO 14313, GB/T 12237 או תקן ספציפי לפרויקט- |
| טווח מידות | 1/2"–48" (DN15–DN1200), תלוי בעיצוב |
| דירוג לחץ | PN1.6–PN42.0 MPa או ASME Class 150–2500, בהתאם לתכנון ולתקן ישים |
| בניית גוף | מבנה מזויף או מפוברק מרותך במלואו, בהתאם לדגם |
| חומרי גוף | פלדת פחמן, פלדה בטמפרטורה-נמוכה, נירוסטה או סגסוגות- ספציפיות לפרויקט |
| סיום חיבורים | קצוות-ריתוך תחת או תצורות אחרות שצוינו |
| מִבצָע | סידורי הפעלה ידניים, תיבת הילוכים, פניאומטיים, חשמליים או אחרים |
| גֶזַע | גבעול מורחב להתקנה קבורה |
| מוֹשָׁב | פולימר מחוזק על בסיס-PTFE, PEEK, ניילון או חומרים ספציפיים-לפרויקטים אחרים |
| בּוֹחֵן | API 6D, API 598, GB/T 26480 או דרישות פרויקט שצוינו |
יש לאשר את שילוב הלחץ-הגודל האמיתי מול גיליון הנתונים של השסתומים ותקן העיצוב הרלוונטי. אין לפרש מגוון מוצרים כמשמעות שכל מידה נומינלית זמינה בכל דירוג לחץ.

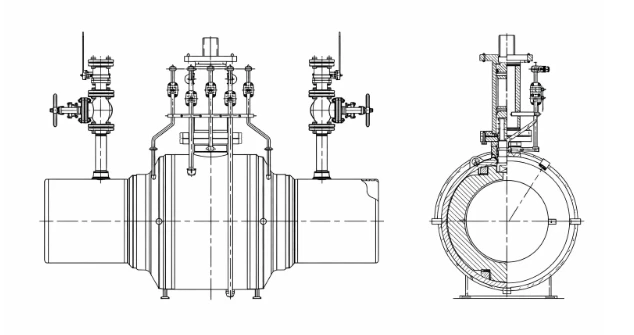

שרטוטי שסתום כדור מרותך מלא תת-קרקעי-מעוצב בהתאמה אישית עבור לקוח באיחוד האמירויות
שסתום כדורי מרותך מלא תת קרקעי מימד כללי עיקרי: (מ"מ)
| DN | L (RF) | L (WE) | D1 | D2 | H1 | H2 | W |
|---|---|---|---|---|---|---|---|
| 150 | 403 | 457 | 219 | 273 | 246 | 193 | 280 |
| 200 | 502 | 521 | 273 | 351 | 285 | 238 | 320 |
| 250 | 568 | 560 | 325 | 426 | 323 | 278 | 320 |
| 300 | 648 | 635 | 377 | 508 | 365 | 315 | 400 |
| 350 | 762 | 762 | 426 | 580 | 410 | 370 | 400 |
| 400 | 838 | 838 | 480 | 675 | 457 | 425 | 450 |
| 450 | 914 | 914 | 530 | 740 | 495 | 465 | 450 |
| 500 | 991 | 991 | 630 | 805 | 540 | 495 | 500 |
| 600 | 1143 | 1143 | 735 | 975 | 640 | 580 | 500 |
| 700 | 1346 | 1346 | 830 | 1130 | 715 | 660 | 500 |
| 800 | 1524 | 1524 | 930 | 1270 | 785 | 730 | 500 |
| 900 | 1727 | 1727 | 1036 | 1425 | 860 | 820 | 800 |
| 1000 | 1900 | 1840 | 1236 | 1625 | 970 | 920 | 800 |
חומרים רכיבים
התצורה הבאה היא דוגמה המבוססת על עיצוב מוצר ספציפי. החומרים בפועל עשויים להשתנות בהתאם לגודל השסתום, דרגת הלחץ, הטמפרטורה ואמצעי השירות.
| רְכִיב | חומר אופייני |
| גוּף | ASTM A105 או פלדת פחמן שצוינה בפרויקט- |
| כַּדוּר | פלדת פחמן או פלדת אל חלד עם ENP / ציפוי אחר כאשר צוין |
| גֶזַע | ASTM A182 F6a או חומר גזע אחר שצוין |
| מוֹשָׁב | PTFE מחוזק, PEEK, ניילון או חומר ספציפי אחר לשירות- |
| O-טבעות | FKM (Viton®) או אלסטומר תואם אחר |
| איטום בטוח-באש | נירוסטה + גרפיט, במידת הצורך |
| נְעִילָה | ASTM A193 B7 / ASTM A194 2H או פרויקט-שווה ערך שצוין |
| אָבִיב | 17-7PH או חומר קפיצי מתאים אחר |
| מיסבים | חומרי מיסבים-על בסיס PTFE-או אל חלד- |
יש להנפיק את רשימת החומרים המדויקת עם גיליון הנתונים של השסתום או השרטוט המאושר. אין להתייחס אליו כמפרט חומר אוניברסלי עבור כל שסתום כדורי מרותך מלא מתחת לאדמה.
תכונות מבניות
1. גוף מרותך לחלוטין, יצוק באופן אינטגרלי
גוף השסתום עשוי מאותו חומר כמו הצינור (פלדת פחמן או נירוסטה) מרותך באופן אינטגרלי, מבטל חיבורים מוברגים ומונע לחלוטין דליפה חיצונית. בהשוואה לשסתומי כדור עם אוגן יצוק-, זה מפחית שלוש נקודות דליפה פוטנציאליות, מבטל פגמים כגון חורי חול ונקבוביות בגוף היצוק, ומאריך את חיי השירות של הצינור. מכיוון שהגוף והצינור הם אותו חומר, נמנע הסיכון לסדיקה של ריתוך כתוצאה מלחץ לא אחיד, והשסתום מסתגל לסביבות תובעניות כמו אזורים סיסמיים ותנועת כלי רכב.
2. עיצוב גזע מורחב
הגבעול משתרע עד לבאר הפועלת הקרקעית, תומך בפעולה-מעל הקרקע ללא תאי שסתומים גדולים - נדרשות רק בארות רדודות קטנות לתחזוקה, וחוסך יותר מ-30% מעלות הבנייה. אורך הגבעול המתכוונן מתאים לעומקי קבורה שונים בקטרים מ-DN15 עד DN1200.
3. כדור ומערכת איטום-בדיוק גבוה
הכדור מעובד תחת מדידה-מבוקרת ממוחשבת, מה שמבטיח דיוק גבוה ופעולה חלקה ללא הפרעות-. טבעת האיטום משתמשת ב-PTFE + 25% סיבי פחמן-מרוכבים בשילוב עם מבנה מושב קפיצי-דיסק המפצה אוטומטית על שינויי טמפרטורה ולחץ, ושומר על אפס-דליפה לטווח ארוך. השסתום עבר את מבחן הדליפה של API 6D, המאשר ביצועי איטום אמינים.
יישומים
- אספקת גז עירונית:קבורה ישירה חוסכת מקום עירוני; בשילוב עם הגנה קתודית, השסתום מסתגל לסביבות תת קרקעיות לחות. הוא מיושם על צינורות פלט גז, קווים ראשיים וצינורות אספקה מסועפים, ומבטיח כיבוי בטוח-.
- רשתות חימום:איטום דו-כיווני פותר בעיות -תנודות לחץ במערכות חימום בצורת-טבעות, ומפחית את איבוד החום ביותר מ-15%. מתאים לצינורות תפוקת חימום גדולים, קווים ראשיים, קווים מסועפים ומעגלי מחליפי חום-.
- תעשייה פטרוכימית:כיבוי בטוח- של חומרי מאכל מאוד בכורים, מיכלי אחסון וצינורות הולכה; אפשרויות מאושרות-הוכחת פיצוץ (ATEX).
- ציוד תעשייתי:מפעלי פלדה - צינורות אספקת נוזלים, פליטה-גז, גז וחום- ואספקת דלק-; תחנות כוח גרעיניות ותרמיות - כיבוי מהיר של צינורות קיטור-בטמפרטורה גבוהה עם זמן תגובה של לא יותר מ-3 שניות.
- תעשיית ההיתוך:צינורות גז-של תנור פיצוץ, שבהם השסתום שומר על ביצועי איטום יציבים תחת שירות-טמפרטורות גבוהות (בחרו את חומר הגוף ואת דירוג המושב לפי טמפרטורת הגז בפועל והקוד השולט).
בדיקה ובדיקה
עבור שסתומי צנרת קבורים, הבדיקה צריכה לכסות הן את שלמות הלחץ והן את הביצועים הפונקציונליים.
בהתאם לתקן הרלוונטי ולמפרט הרכישה, הבדיקה עשויה לכלול:
מבחן מעטפת
גבול הלחץ נבדק בתנאי הבדיקה ההידרוסטטיים שצוינו.
מבחן מושב
מושבי השסתום נבדקים לאיתור דליפה לפי נוהל הבדיקה הרלוונטי.
בדיקת גוף וריתוך
עבור מבנה גוף מרותך-, דרישות הבדיקה עשויות לכלול בדיקה ויזואלית ו-NDE של ריתוכים שצוינו.
שיטות NDE אפשריות כוללות:
בדיקת רנטגן (RT)
בדיקת אולטרסאונד (UT)
בדיקת חלקיקים מגנטיים (MT)
בדיקת חודר נוזלים (PT)
היקף ה-NDE המדויק צריך להיות מוגדר על ידי התקן המתאים ומפרט הפרויקט.
אימות חומרי
יש לבדוק את תעודות החומר מול רשימת החומרים המאושרת.
PMI עשוי להידרש עבור נירוסטה, רכיבי סגסוגת או חומרים קריטיים אחרים.
בדיקה פונקציונלית
יש לבדוק את מכלול השסתום והמפעיל עבור:
פעולת פתיחה וסגירה
מומנט הפעלה
חיווי מיקום
מתגי הגבלה
פונקציית כיבוי חירום, במידת הצורך
אם מסופק מפעיל פנאומטי או חשמלי, יש לכלול בדיקת מפעיל בתוכנית הבדיקה המוסכמת.
מפעל תת-קרקעי של שסתום כדור מרותך במלואו
תמיכת שסתומים 24/7 - צ'אט עם הצוות שלנו עכשיו!
שאלות נפוצות
מהו שסתום כדורי מרותך מלא תת קרקעי?
זהו שסתום כדורי המיועד להתקנת צינור קבור, בדרך כלל באמצעות גוף מרותך וגבעול מורחב או סידור הפעלה המאפשר להפעיל את השסתום מעל פני הקרקע.
מדוע משתמשים בשסתומים כדוריים מרותכים במלואם מתחת לאדמה?
הגוף המרותך מפחית חיבורי הברגה חיצוניים ושבילי דליפות נלווים ויכול להתאים היטב לבניית צינורות קבורים. ההתאמה הסופית תלויה בתכנון השסתומים, מערכת הציפוי, תנאי הקבורה ודרישות הפרויקט.
האם ניתן לקבור ישירות שסתום כדורי מרותך במלואו?
כן, ניתן לעצב שסתומים כדוריים מרותכים במלואם לקבורה ישירה. עם זאת, יש לאשר התאמה ישירה לקבורה- מהתכנון של היצרן, מערכת הציפוי, סידור הארכת הגבעולים ומפרט הפרויקט, במקום להניח לפי שם השסתום בלבד.
באילו תקנים משתמשים עבור שסתומי כדור מרותכים מלאים מתחת לאדמה?
API 6D ו-ISO 14313 הם תקנים חשובים עבור שסתומי כדור צינור. פרויקטים סיניים עשויים לציין גם GB/T 12237 עבור שסתומי כדור פלדה ו- GB/T 26480 עבור בדיקה ובדיקה. תקנים אחרים עשויים לחול על מידות, קצוות ריתוך, אוגנים, מפעילים והתקנת צנרת.
האם API 6D זהה ל-ISO 14313?
הם קשורים קשר הדוק לתקני שסתומי צינור, אך אין להתייחס אליהם כאל ניתנים להחלפה. ISO 14313:2025 קובע שהוא משלים את API 6D 25th Edition עם דרישות נוספות.
מה ההבדל בין A105 ל-WCB?
ASTM A105 הוא מפרט פלדת פחמן מזויפת עבור רכיבים המכילים לחץ-, בעוד ASTM A216 WCB היא פלדת פחמן יצוקה. הם מפרטי חומרים שונים ואין לרשום אותם כחומרי גוף שווים.
איזה חומר מושב הוא הטוב ביותר עבור שסתום כדורי תת קרקעי?
אין חומר אחד למושב הטוב ביותר. מושבי PTFE, PTFE מחוזק, PEEK, ניילון ומתכת עשויים להתאים לתנאי לחץ, טמפרטורה ובינוניים שונים. יש לבחור את המושב מתנאי השירות בפועל ומפרט הפרויקט.
למה משמש גזע מורחב?
גזע מורחב מאפשר הפעלת שסתום תת קרקעי מלמעלה. אורך ההארכה הנדרש צריך להיות מבוסס על גובה קו מרכז השסתום, עומק הקבורה וסידור הפעולה.
האם שסתום כדורי מרותך מלא צריך תא שסתום?
לא בהכרח. קבורה ישירה יכולה להפחית את הצורך בתא שסתומים גדול רגיל, אך ההתקנה בפועל חייבת לספק גישה מתאימה לתפעול, בדיקה ותחזוקה של הגבעול, המפעיל, הניקוז, האוורור ורכיבים נדרשים אחרים.
האם שסתום כדורי מרותך מלא מתאים לגז טבעי?
כן, שסתומי כדור מרותכים לחלוטין משמשים בדרך כלל לבידוד צינורות גז. יש לציין את השסתום בהתאם לתקני הצינור והשסתום הרלוונטיים, לחץ וטמפרטורה, חומר המושב, דרישות בטיחות -אש, הגנה מפני קורוזיה ודרישות מפעיל.
האם ניתן להשתמש בשסתום כדורי תת קרקעי למצערת?
שסתומי כדור נבחרים בדרך כלל לבידוד ולא לצרור רציף. אם נדרשת בקרת זרימה קבועה, יש להעריך את ירידת הלחץ, המהירות, השחיקה ועיצוב המושב לפני בחירת השסתום.
