A שסתום כדורי V-פניאומטיהוא שסתום תעשייתי השולט בזרימת המדיה על ידי סיבוב של כדור V- חריץ המונע על ידי מפעיל פניאומטי. שסתום זה כולל מבנה סיבובי-ישר וזמין בסוגים צפים, קבועים וגמישים. ליבת השסתום והמושב משתמשים באיטום מתכת-ל-מתכת או מתכת-ל-אטם PTFE, התומכים במצבים פנאומטיים דו-פעמיים- ויחידים-. ניתן להשתמש במנח לשליטה פרופורציונלית. עיצוב חריצי ה-V- שלו מספק יכולת בקרת זרימה וגזירה מדויקת, מה שהופך אותו למתאים לשליטה במדיה המכילה סיבים, חלקיקים מוצקים וצמיגות גבוהה.
קבוצת GNEE, יצרנית שסתומים מובילה בסין, תספק מבוא מפורט לעקרון העבודה, המבנה, היתרונות והיישומים של שסתומי כדור V-פניאומטיים, ויעזור לך לקבל הבנה מקיפה של סוג זה של שסתומים.
הרכב מבני
שסתום כדורי פנאומטי מסוג V- מורכב בדרך כלל מצילינדר, בוכנה, גוף שסתום, שסתום בקרה ואביזרים. גוף השסתום כולל בעיקר את גוף השסתום, הכדור, הגבעול, טבעת האיטום והמפעיל הפנאומטי.

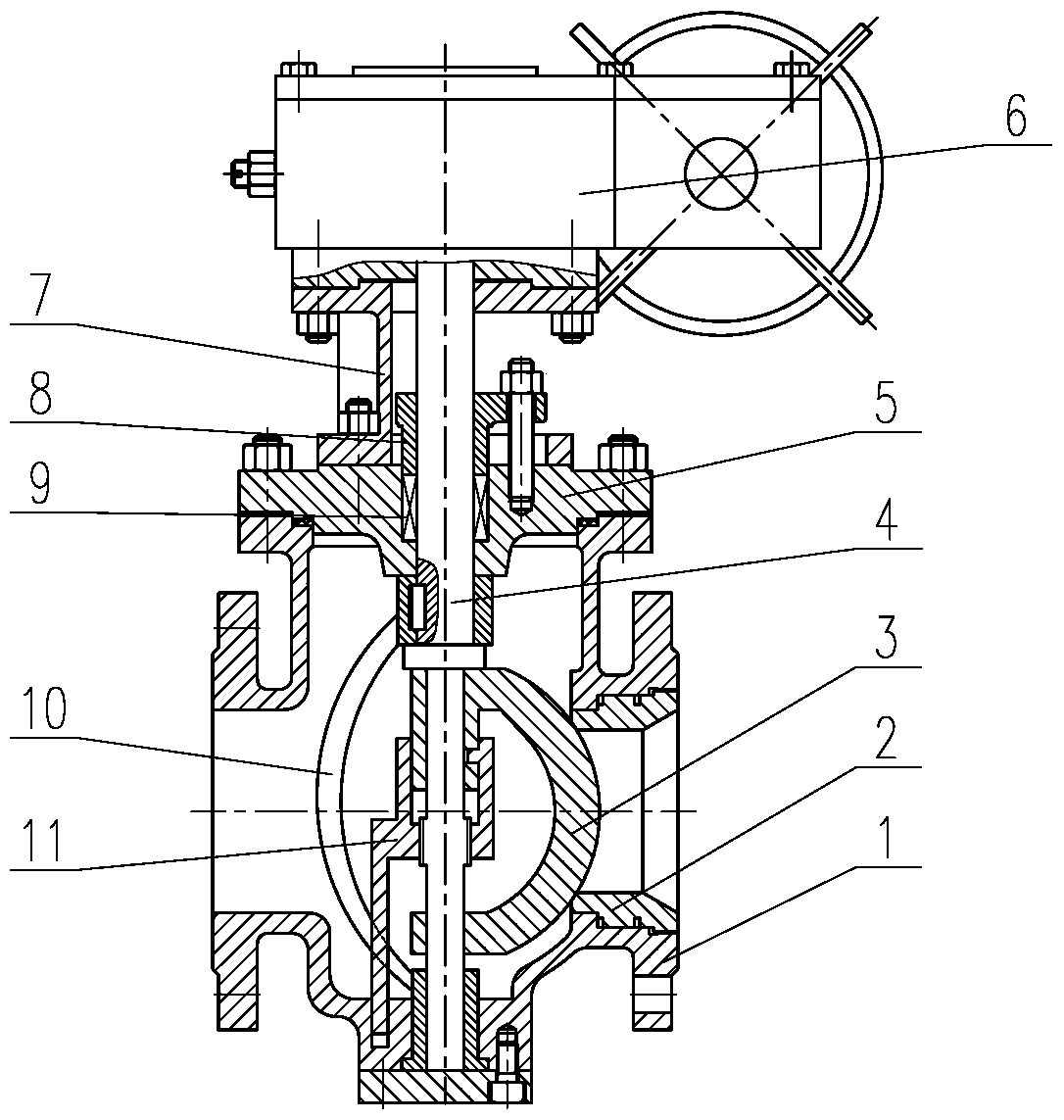

ציור שסתום כדורי v-פניאומטי
צור איתנו קשר לשרטוט שסתום כדור פניאומטי-
מפרטים:
- קוטר נומינלי: DN25-DN500
- סוג מבנה: כדורי
- לחץ נומינלי: 1.6Mpa-4.0Mpa
- סוג חיבור: אוגן, רקיק
- טמפרטורה ישימה: -20-232 מעלות -450 מעלות
- שיטת הפעלה: ידני, ציוד תולעת, פנאומטי, חשמלי
- חומר גוף השסתום: פלדה יצוקה, נירוסטה
- תקני ייצור: GB (תקן לאומי סיני), DIN (תקן גרמני), API (תקן אמריקאי), ANSI (תקן אמריקאי)
- מדיה ישימה: קיטור, נוזל, חלקיקים מוצקים, חומר צמיג, מתגבש בקלות
- יישומים רחבים: נפט, כימיקלים, חשמל, הגנת סביבה, שימור מים, חימום, אספקת מים וניקוז, תעשייה, מכונות
עקרון עבודה
עקרון העבודה של שסתום כדורי פנאומטי מסוג V- הוא פשוט ויעיל יחסית. כאשר המפעיל הפנאומטי מקבל אות בקרה, הוא מניע את גזע השסתום למעלה ולמטה באמצעות לחץ אוויר, גורם לכדור להסתובב בתוך גוף השסתום, ובכך לשלוט בזרימת המדיום. בנסיבות רגילות, כאשר המפעיל הפנאומטי מקבל אות סגירה, לחץ האוויר דוחף את גזע השסתום כלפי מטה, והכדור מסתובב לראש מושב השסתום, עוצר את זרימת המדיום. לעומת זאת, כאשר המפעיל הפנאומטי מקבל אות פתוח, לחץ האוויר דוחף את גזע השסתום כלפי מעלה, והכדור מסתובב לתחתית מושב השסתום, ומאפשר את זרימת המדיום.
תכונות ויתרונות
- התנגדות נוזלים נמוכה: מקדם התנגדות הנוזל של השסתום הכדורי הפניאומטי מסוג V- שווה לזה של קטע צינור באותו אורך, וכתוצאה מכך התנגדות נמוכה מאוד כאשר נוזל זורם דרכו.
- מבנה פשוט: לשסתום הכדורי הפנאומטי מסוג V- יש מבנה פשוט יחסית, קטן בגודלו וקל משקל וקל לתפעול ולתחזוקה.
- איטום אמין: חומר משטח האיטום של השסתום הכדורי הפנאומטי מסוג V- עושה שימוש נרחב בפלסטיק ובחומרים אחרים בעלי תכונות אטימה טובות, שנמצאים בשימוש נרחב גם במערכות ואקום, מה שמבטיח איטום אמין.
- קל לתפעול: שסתומי כדור פנאומטיים מסוג V- נפתחים ונסגרים במהירות, הדורשים סיבוב של 90 מעלות בלבד כדי לעבור מפתיחה מלאה לסגירה מלאה, מה שמקל על שליטה מרחוק.
- קל לתחזוקה: לשסתומי כדור פנאומטיים מסוג -V יש מבנה פשוט, וטבעות האיטום בדרך כלל ניתנות להזזה, מה שהופך את הפירוק וההחלפה לנוחות.
- מגוון רחב של יישומים: לשסתומי כדור פנאומטיים מסוג -V יש מגוון רחב של קטרים, מכמה מילימטרים ועד לכמה מטרים, וניתן להשתמש בהם ביישומי ואקום גבוה ולחץ גבוה.
אזורי יישום
בשל היתרונות הייחודיים שלהם,שסתומי כדור פנאומטיים מסוג -Vנמצאים בשימוש נרחב בתחומי תעשייה רבים, כולל:
- תעשייה כימית: משמש לבקרת נוזלים וגזים.
- תעשיית הנפט: משמש לשליטה בנפט, גז טבעי ואמצעי מדיה אחרים.
- תעשיית המזון: עשויה מפלדת אל חלד איכותית- וחומרים אחרים, עומדת בתקני היגיינת מזון, מתאימה לשימוש בתעשיית המזון.
- תעשיית התרופות: משמשת לבקרה של תרופות, חומרי ביניים ומדיה אחרת.
- תעשיית החשמל: משמש לשליטה במים, קיטור ומדיה אחרת.
קבוצת GNEE מציעה שירותי התאמה אישית של שסתומים;שלח ציורים לקבלת הצעת מחיר.
