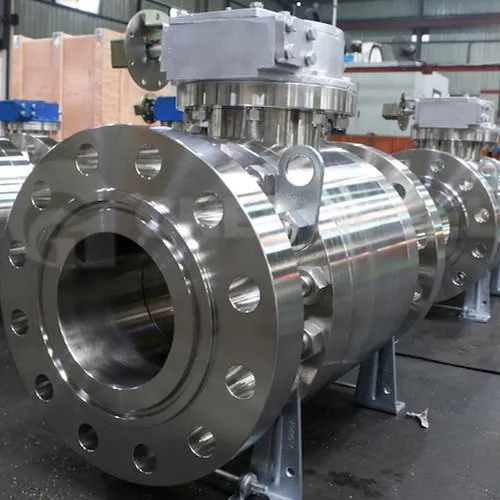

שסתום כדור API 6Dהוא שסתום כדור מיוחד שתוכנן, מיוצר ונבדק על פי תקן API 6D שנוסח על ידי מכון הנפט האמריקני (API). הוא מיועד לצינורות למרחקים ארוכים ותנאי עבודה קשים כמו נפט וגז טבעי. תכונות הליבה שלה הן כדלקמן:
1. תקני ליבה והיקף היישום
תכונות סטנדרטיות: API 6D הוא המפרט הסמכותי לשסתומי צנרת בענף הנפט והגז הטבעי, מכסה תכנון, בחירת חומרים, תהליך ייצור ודרישות בדיקה.
תרחישים רלוונטיים: צינורות גז טבעי למרחקים ארוכים, מערכות אחסון ונפט הובלה, צינורות קבורים וסביבות מדיה מאכלות מאוד כמו מימן גופרתי.
2. תכונות עיצוב מפתח
מחוזק מבנית
גוף שסתום מרותך לחלוטין: גוף שסתום הפלדה המזויף בן שלושה חלקים נוצר על ידי ריתוך אוטומטי לחלוטין, מה שמבטל לחלוטין את הסיכון לדליפת אוגן ומתאים להתקנת קבורה ישירה.
עיצוב כדור קבוע: מבנה הכדור הקבוע מסוג Trunnion (תמיכה גדולה בציר) מאומץ כדי לשמור על מרכז הכדור יציב בלחץ גבוה ולהפוך את החותם לאמין יותר.
Technology Technology
Seature Seature Seature Seature Seature Seat: מושב שסתום בוכנה המועבר באביב, אפס דליפה הן בכניסה והן במוצא (בהתאם ל- ISO 5208 Class A);
System System איטום : ממשק הזרקת גריז משולב, שניתן לתקן באופן זמני על ידי הזרקת גריז איטום כאשר החותם נכשל.
הגנה על בטיחות
מבנה עמיד באש : API 607 מוסמך, חותם המתכת עדיין יכול לשמור על חותם חסין אש למשך 30 דקות לאחר שנשרף החותם הרך;
עיצוב סטטי-סטטי: מכשיר הולכה סטטי בין הכדור לגזע השסתום כדי למנוע פיצוץ שנגרם כתוצאה מחיכוך בינוני.
3. דרישות ביצועים ובדיקה
חידוש לתנאי עבודה קיצוניים
Keauping יכולת נשיאת לחץ: עד כיתה 600 (PN100) 8, תואמת לטמפרטורה נמוכה במיוחד (-46 מעלות) לטמפרטורה גבוהה (200 מעלות);
עמידות בפני קורוזיה של סולפור: סגסוגות מיוחדות (כגון ASTM A352 LCC פלדה מזויפת) משמשים להתנגד לתורו של מימן גופרתי.
בדיקות ואימות של Strict
מבחן איטום בלחץ גבוה: אפס דליפה של שלב גז/נוזל כפול פי 1.1 מהלחץ העבודה;
מבחן חיים: החותם נשאר לאחר פתיחה וסגירה חוזרים ונשנים במשך יותר מ -500 פעמים תחת הפרש לחץ מלא.
4 אזורי יישום טיפוסיים
Transportation אנרגיה: שסתום ניתוק קו תא המטען של גז טבעי, יבוא מיכל אחסון נפט גולמי ובקרת יצוא;
מדיה בסיכון גבוה: גז טבעי המכיל מימן גופרתי, צינורות חומר גלם כימי מאכל;
אין תרחיש תחזוקה: צינור תת -קרקעי ישיר קבור (אין צורך היטב בשסתום, מנגנון ההפעלה משתרע על הקרקע).
