מהו שסתום בקרת משאבת מים רב-תכליתית דיאפרגמה

שסתום בקרת משאבת מים דיאפרגמה רב תכליתי הוא שסתום הנשלט על ידי לחץ מים. הוא מורכב משסתום ראשי והצינורות הקשורים אליו, שסתומי פיילוט, שסתומי מחט, שסתומים כדוריים ומדדי לחץ. בהתאם לשימוש המיועד, לתפקוד ולמיקום, ניתן לסווג אותו עוד יותר לשסתומי ציפה מרוחקים-, שסתומי הפחתת לחץ-, סגירה איטית- של שסתומי סימון, שסתומי בקרת זרימה, שסתומי שחרור לחץ, שסתומי בקרה הידראוליים- חשמליים ושסתומי בקרת משאבת מים.

עקרון עבודה

עקרון העבודה שלו מסתמך בעיקר על השליטה העצמית ההידראולית הפנימית-של השסתום ועל ההילוכים המכאניים, שאינם דורשים אספקת חשמל חיצונית. רכיבי הליבה כוללים בדרך כלל את דיסק השסתום הראשי,-גליל סגירה איטית, שסתום מחט ומסנן.

ניתן לחלק את תהליך העבודה לשלושה שלבים:
שלב התחלת-משאבה:

המשאבה מתחילה, וזרימת המים דוחפת את דיסק השסתום, אבל הלחץ ביציאת השסתום מועבר לתא הבקרה שמעל דיסק השסתום דרך צינור הבקרה.

עקב עיצוב פתח שיכוך ספציפי (או התאמה באמצעות שסתום מחט), המים בתא הבקרה מתנקזים באיטיות, ויוצרים הפרש לחצים שגורם לדיסק השסתום הראשי להיפתח לאט. זה משיג -התנעת משאבת עומס- קלה ומילוי איטי של הצינור, תוך הימנעות מעליית לחץ פתאומית.

שלב פעולת המשאבה הרגיל: השסתום פתוח לחלוטין, התנגדות זרימת המים נמוכה וצריכת האנרגיה נמוכה.

שלב כיבוי המשאבה/הספק-: המשאבה נעצרת, קצב זרימת המים פוחת והזרימה חזרה מתחילה.

תחת פעולת המים הזורמים בחזרה והמעיין הפנימי (או משקל הנגד), דיסק השסתום הראשי מתחיל לסגור במהירות את רוב פעולתו.

בשלב הסופי של הסגירה (בערך 15-30 מעלות אחרונות), מנגנון הסגירה האיטית-(כגון גליל סגירה איטית-) משתלב, תוך שימוש בעקרון מצערת הפתח כדי לאפשר לדיסק השסתום להיסגר בצורה איטית במיוחד. תהליך "סגירה איטית" זה חיוני לביטול פטיש מים במהלך כיבוי המשאבה.

תכונות ויתרונות עיקריים

עיצוב משולב: שסתום רב-תפקודי, חוסך מקום התקנה ועלות.

הפעלה אוטומטית: בקרה הידראולית אוטומטית לחלוטין, ללא צורך בכוח חיצוני או התערבות ידנית, מה שמבטיח פעולה אמינה.

חיסול יעיל של פטיש מים: משפר באופן משמעותי את הבטיחות של תחנות שאיבה ומערכות צנרת.

הגנת משאבה: מונעת זרימה לאחור והתנעה, מאריכה את חיי המשאבה.

חיסכון באנרגיה: מפחית את זרם ההתנעה בעומס קל, חיסכון באנרגיה.

יישומים

שסתומי בקרת משאבה רב-תפקודיים נמצאים בשימוש נרחב במערכות שונות לאספקת מים, ניקוז והגנה מפני אש, במיוחד:
תחנות שאיבה עירוניות לאספקת מים וניקוז
מערכות אספקת מים לבניינים גבוהים-
מערכות מים במחזור תעשייתי
תחנות שאיבה לכיבוי אש
תחנות שאיבה להשקיה חקלאית

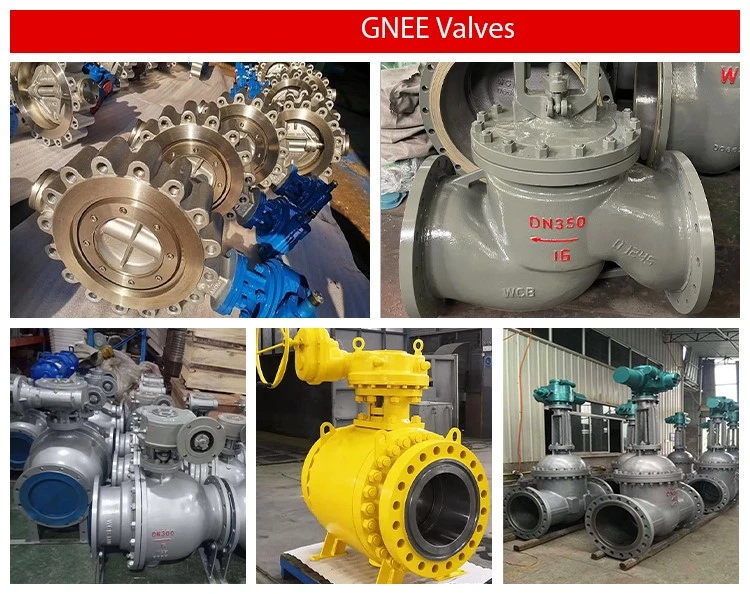

מפעל בקרת שסתום משאבת מים רב תכליתית דיאפרגמה
