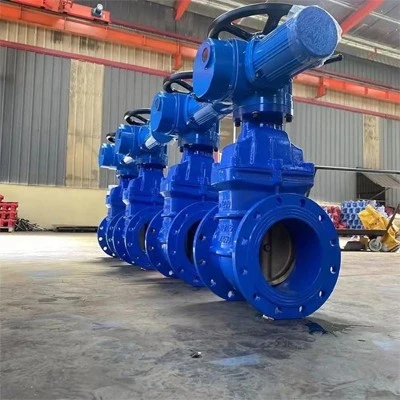

מהו שסתום שער אוגן חשמלי

שסתומי שער אוגנים חשמליים מורכבים משסתום שער אוגן מנירוסטה ומפעיל חשמלי. הם יציבים ואמינים בשימוש בצנרת, ולכן הם נמצאים בשימוש נפוץ בצינורות בלחץ גבוה-. שסתומי שער עם אוגן חשמליים הם שסתומי שער בקרה אוטומטיים מרחוק. מונע על ידי מקור כוח, גזע השסתום נע מעלה ומטה, ובכך שולט על הפתיחה והסגירה של שסתום השער. הם מתאימים לתנאי הפעלה שונים במערכות צינורות עם לחצים נומינליים של PN1.6-16.0MPa וטמפרטורות פעולה של פחות או שווה ל-29 מעלות -550 מעלות. הם משמשים בעיקר לפונקציות כיבוי או חיבור ובדרך כלל אינם מומלצים לוויסות זרימת המדיה.

מפרט עיצוב

תקני עיצוב: API 600, API 6D, ASME B16.34, GB/T 12234
אורך מבני: ASME B16.10, API 6D, GB/T 12221
תקני חיבור: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79, HG/T 20592
בדיקת לחץ: API 598, GB/T 13927, JB/T 9092
לחץ-דירוג טמפרטורה: ASME B16.34, GB/T 12224

צור קשר עכשיו

תכונות

1. לשער שני משטחי איטום, היוצרים צורת טריז. זווית הטריז משתנה בהתאם לפרמטרי השסתום, אך היא בדרך כלל 5 מעלות.

2. עקרון האיטום של שסתום שער טריז מסתמך על ההתאמה ההדוקה בין שני משטחי האיטום על השער בצורת טריז ושני משטחי האיטום על גוף השסתום, ומשיגים איטום.

3. בהתבסס על השיטות השונות של פתיחה וסגירה של השער באמצעות גזע השסתומים, ניתן לחלק את שסתומי שער הטריז לשסתומי שער גזע עולים (שסתומי שער גזע עולים) ושסתומי שער גזע עולים שאינם- (שסתומים מסתובבים).

4. בהתבסס על צורות מבנה השער השונות, ניתן לחלק שסתומי שער טריז לשסתומי שער גמישים ושסתומי שער קשיחים.

5. גוף השסתום יצוק, וגוף השסתום והכיסוי מוברגים זה לזה. האוגן האמצעי משתמש בחותם אטם מפותל ספירלה; ניתן להשתמש בחיבורי טבעת מתכת גם כאשר ללקוחות יש דרישות מיוחדות.

6. נתיב זרימה חלק ומקדם זרימה נמוך. משטחי האיטום פחות רגישים לשחיקה וקורוזיה מהתווך.

7. משטחי האיטום עשויים מסגסוגת פלדה או מסגסוגת קשיחה, מציעים עמידות בפני שחיקה ועמידות בפני שריטות. 8. משתמשת באריזת גרפיט גמישה, מה שמבטיח איטום אמין ותפעול קל וגמיש.

9. כיוון זרימת מדיה בלתי מוגבל, ללא מערבולות או הפחתת לחץ.

10. צורה פשוטה, אורך מבני קצר, יכולת ייצור קלה ומגוון רחב של יישומים.

היתרונות של שסתומי שער אוגן חשמליים:

1. התנגדות נוזל נמוכה: מעבר המדיום הפנימי של גוף השסתום ישר, וכיוון הזרימה של המדיום אינו משתנה בעת זרימה דרך שסתום השער.

2. שחיקה וקורוזיה מינימלית של משטח האיטום על ידי המדיום.

3. צורה פשוטה, קלה לייצור ומגוון רחב של יישומים.

4. פתיחה וסגירה אמינים: כיוון התנועה של השער מאונך לכיוון הזרימה הבינוני במהלך הפתיחה והסגירה.

5. כיוון זרימה בינוני בלתי מוגבל בדרך כלל: המדיום יכול לזרום משני צידי שסתום השער לכל כיוון.
