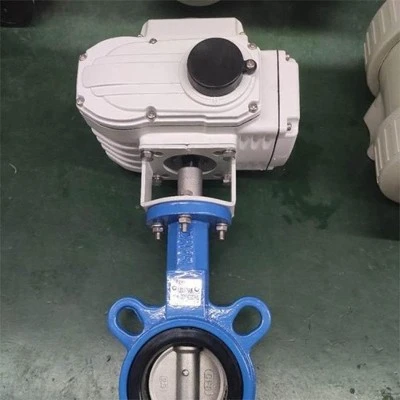

שסתום הפרפר הרך-החשמלי הוא שסתום תעשייתי המשלב מפעיל חשמלי עם מבנה איטום רך-. הוא משתמש בכוח חשמלי כדי להשיג פתיחה וסגירה מהירה של אמצעי צינור וויסות זרימה. הוא נמצא בשימוש נרחב במערכות אספקת מים וניקוז בתעשיות כגון מפעלי מים, תחנות כוח, מפעלי פלדה, מפעלי נייר, כימיקלים ועיבוד מזון.
תכונות מבניות
גוף שסתום ושיטת חיבור
קטרים נומינליים נעים בין DN50 ל-DN2000, תומכים בחיבורי אוגן או רקיק. המבנה הקומפקטי חוסך מקום התקנה.
חומרי גוף השסתומים כוללים ברזל רקיע, פלדת פחמן או פלדת אל חלד כדי להתאים לתנאי הפעלה שונים.
צלחת צלחת ומערכת איטום
איטום רך: משתמש בחומרים אלסטיים כגון גומי ניטריל (NBR, טמפרטורה ישימה -40 מעלות ~ 90 מעלות), גומי פלואור (FKM, טמפרטורה ישימה -20 מעלות ~ 200 מעלות), או פולי-טטראפלואורואתילן (PTFE). מושגים ביצועי איטום מעולים ודליפה נמוכה, אך עמידות הטמפרטורה מוגבלת.
מבנה אקסצנטרי כפול: העיצוב האקסצנטרי מפחית את החיכוך בין הכלי למושב, מאריך את חיי השירות ומספק פונקציית איטום "הידוק עם סגירתו".
איטום דו כיווני: ההתקנה אינה מוגבלת על ידי כיוון זרימת המדיה וניתן להתקין אותה בכל כיוון.
צלחת פרפר: עיצוב מעגלי או אליפטי, מסתובב סביב ציר גזע השסתום (0 מעלות -90 מעלות) כדי לשלוט בזרימה. החומרים הם לרוב נירוסטה או מצופים ניילון, המציעים עמידות בפני קורוזיה וחוזק גבוה.
שיטת איטום:
מפעיל חשמלי
מונעת על ידי מנוע, התנועה הסיבובית מומרת לתנועה ליניארית או סיבובית של גזע השסתום באמצעות מפחית, המניעה את צלחת הפרפר להיפתח ולסגור.
תומך בסוג הפעלה/כיבוי (פתוח לחלוטין/סגור לחלוטין) ובסוג ויסות (0 מעלות -90 מעלות התאמה ללא מדרגות). מצויד במודול בקרה, הוא יכול לקבל אותות זרם של 4-20mA או אותות מתח 0-10V עבור שליטה אוטומטית מרחוק.
רמת הגנה עד IP67, מתאים לסביבות קשות.
עקרון עבודה
- תהליך פתיחה: המפעיל החשמלי מקבל אות פתיחה, המניע את המנוע להסתובב. דרך המפחית, הוא מסובב את גזע השסתום וצלחת הפרפר ב-90 מעלות, מיישר את לוח הפרפר במקביל לציר הצינור, ומאפשר זרימה חופשית של המדיום.
- תהליך סגירה: המפעיל החשמלי מקבל אות סגירה, דוחף את המנוע להסתובב בכיוון ההפוך, סיבוב צלחת הפרפר בניצב לציר הצינור, חוסם את זרימת המדיום.
- ויסות זרימה: המפעיל החשמלי המווסת יכול לשלוט במדויק על פתיחת צלחת הפרפר בהתאם לאות הכניסה, ולהשיג ויסות חסר שלבים של זרימת המדיה.
יתרונות ביצועים
- פתיחה וסגירה מהירה, עבודה-פעולת חיסכון: ניתן להשיג פתיחה או סגירה מלאה על ידי סיבוב צלחת הפרפר ב-90 מעלות, עם מומנט פעולה נמוך ותגובה מהירה.
- ביצועי איטום מעולים: לחומר האיטום הרך יש התאמה טובה ודליפה נמוכה, תואם לתקן GB/T13927-92.
- מבנה קומפקטי, התקנה קלה: גוף השסתום קטן וקל משקל, חוסך מקום התקנה; המהדק-בחיבור מספק איטום אמין ותחזוקה נוחה.
- עמידות בפני קורוזיה חזקה: גוף השסתום יכול להיות עשוי מפלדת אל חלד או מצופה בציפוי אנטי-לקורוזיה, המתאים למדיה קורוזיבית.
- דרגת אוטומציה גבוהה: תומך בשלט רחוק ובהפעלה אוטומטית, וניתן לשלב עם DCS, PLC ומערכות בקרה אחרות כדי להשיג ניהול חכם.
- קיבולת זרימה גדולה: צלחת הפרפר מאמצת מבנה מסגרת, עם שטח זרימה גדול והתנגדות זרימה נמוכה, מתאים לתנאי זרימה גבוהה.
יישומים
- תעשיית טיפול במים: משמש לוויסות זרימה ולניתוק בצינורות טיפול בשפכים ואספקת מים, כגון יציאות תחנות משאבה ובקרת ענפי צינור.
- תעשיית החשמל: משמש לוויסות זרימה בצינורות מי הזנה של דוודים וקיטור, כגון מערכות עוקף טורבינות וצינורות ניקוז של דוד.
- תעשייה פטרוכימית: משמש לבקרה מדויקת של מדיה כגון נפט גולמי וחומרי גלם כימיים, כגון הזנת כור והסטת מוצרים.
- תעשייה מתכתית: מתאים לצינורות המעבירים חומרי מדיה-בטמפרטורה גבוהה (כגון גז תנור פיצוץ וגז ממיר), כגון מערכות להסרת אבק וצינורות לשחזור גז.
- תעשיות אחרות: בשימוש נרחב בטקסטיל, ייצור נייר, מזון, תרופות, בניית ספינות, תעשייה קלה, הגנת הסביבה ותחומים אחרים כדי לענות על צורכי בקרת נוזלים בתנאי הפעלה שונים.
