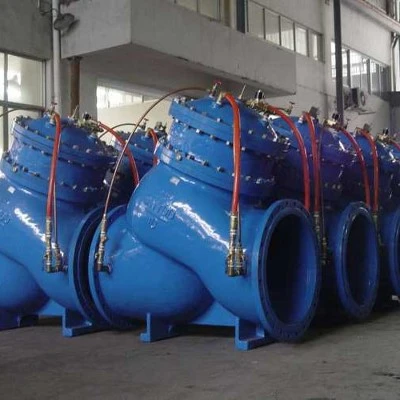

שסתום בקרה הידראולי רב-תפקודי הוא מכשיר בקרה אוטומטי שתוכנן על בסיס עקרונות מכניקת נוזלים. הוא משמש בעיקר במערכות אספקת מים וניקוז, רשתות הגנה מפני אש והובלת נוזלים תעשייתיים. על ידי חישת שינויים בפרמטרים כגון לחץ, קצב זרימה ומפלס המים של המדיום (מים), הוא מתאים אוטומטית, שולט או מגן על המערכת. ה"רב-פונקציונליות שלו באה לידי ביטוי ביכולתו לשלב מספר פונקציות בקרה, כגון בקרת לחץ (הורדת לחץ, ייצוב לחץ), בקרת זרימה (הגבלת זרימה, זרימה קבועה), בקרת מפלס מים (חידוש מים, ניקוז) ומניעת זרימה חוזרת. הוא אינו דורש חשמל ופועל אך ורק בכוח המים עצמם, הכולל חיסכון באנרגיה, אמינות ותחזוקה קלה.
מבנה ליבה: עיצוב שיתופי מרכיבים למערכת
המבנה של שסתום בקרה הידראולי רב-תפקודי מורכב בדרך כלל מארבעה חלקים: גוף השסתום הראשי, מערכת בקרת שסתום הטייס, צינור הבקרה ורכיבי עזר. רכיבים אלה יוצרים מערכת בקרה-סגורה באמצעות לוגיקה של מכניקת נוזלים:
1. גוף השסתום הראשי: "פינת הבקרה".
גוף השסתום ודיסק השסתום: גוף השסתום הראשי עשוי בדרך כלל מברזל רקיע או מפלדת אל חלד. דיסק השסתום הפנימי (סוג דיאפרגמה או בוכנה) הוא מפעיל הליבה. שסתומי דיאפרגמה משתמשים בסרעפת גומי כדי להפריד בין החדרים העליונים והתחתונים, ומציעים רגישות גבוהה והתאמה למערכות בלחץ נמוך-. שסתומי הבוכנה מונעים על ידי בוכנה מתכתית, המספקת עמידות חזקה בלחץ והתאמה למערכות לחץ גבוה-.
מושב שסתום ומבנה איטום: מושב השסתום משתמש בחומרי סגסוגת קשיחים או גומי כדי להבטיח אטימה הדוקה כשהוא סגור, ומונע דליפת מדיה. עיצוב מבנה האיטום משפיע ישירות על עמידות הלחץ וחיי השירות של השסתום.
2. מערכת בקרת שסתום טייס: ה"מוח" של חישה וקבלת החלטות-
שסתום הפיילוט הוא חיישן הליבה והבקר של שסתום הבקרה. בהתאם לתפקידו, ניתן לחלק אותו לשסתומי פיילוט בלחץ, שסתומי פיילוט זרימה, שסתומי פיילוט מפלס וכו'. המבנה שלו כולל בדרך כלל:
רכיבי חישה: כגון דיאפרגמות, קפיצים, בוכנות וכו', משמשים לזיהוי שינויים בפרמטרים של המערכת (כגון לחץ, קצב זרימה). לדוגמה, הסרעפת של שסתום טייס לחץ מתעוותת עקב לחץ מוגבר במעלה הזרם, מפעילה את ליבת השסתום.
מנגנון ויסות: על ידי התאמת עומס הקפיץ או פתיחת הפתח, נקבעים ספי בקרה (כגון לחץ הקלה, ערך מגבלת זרימה).
3. ליבת ופתח שסתום: בהתבסס על אותות מאלמנט החישה, פתח שסתום הטייס נפתח או נסגר, השולט על לחץ ההנעה של השסתום הראשי.
4. צינור בקרה: ה"עצב" של העברת אותות
צינור הבקרה מחבר בין החדרים העליונים והתחתונים של שסתום הטייס לבין השסתום הראשי, ויוצר ערוץ אות הידראולי. לדוגמה, כאשר שסתום הפיילוט נפתח, מים בתא העליון של השסתום הראשי מוזרמים דרך הצינור, מה שמפחית את הלחץ בתא העליון, ודיסק השסתום נפתח תחת הלחץ במורד הזרם; כאשר שסתום הפיילוט נסגר, צינור הבקרה מנותק, הלחץ בתא העליון של השסתום הראשי עולה, ודיסק השסתום נסגר.
5. רכיבי עזר: "התפקיד התומך" בייעול ביצועים
מסנן: מותקן בכניסה של צינור הבקרה כדי למנוע מזיהומים לסתום את שסתום הפיילוט ולהשפיע על דיוק הבקרה.
מד לחץ וממשק מדידת לחץ: משמש לניטור-בזמן אמת של לחץ המערכת, המקל על ניפוי באגים ותחזוקה.
התקן חירום ידני: מאפשר הפעלה ידנית של השסתום במקרה של תקלה, מה שמבטיח את בטיחות המערכת.
עקרון עבודה: לוגיקה בקרה אוטומטית המבוססת על מכניקת נוזלים
ניתן לסכם את עקרון העבודה של שסתום בקרה הידראולי רב תפקודי-כבקרת-לולאה סגורה של "חישת-העברה-." המנגנון הספציפי משתנה בהתאם לסוג הפונקציה:
1. עקרון בקרת לחץ (לדוגמה שסתום שחרור לחץ)
סגירה רגילה: דיסקית השסתום הראשית של שסתום הפגת הלחץ נסגרת תחת פעולת כוח הקפיץ ולחץ החדר העליון. כאשר לחץ המערכת תקין, הלחץ מעל דיאפרגמת שסתום הפיילוט (המוכנס ממעלה השסתום הראשי דרך צינור הבקרה) מתאזן עם כוח הקפיץ, ושסתום הפיילוט נסגר.
פתיחת לחץ יתר: כאשר לחץ המערכת עולה על הערך המוגדר של שסתום הפיילוט, הלחץ מתחת לסרעפת גדול מכוח הקפיץ העליון, שסתום הפיילוט נפתח, מים בתא העליון של השסתום הראשי נזרקים דרך שסתום הפיילוט, לחץ החדר העליון יורד בחדות, ודיסק השסתום הראשי עולה כלפי מעלה תחת פעולת הלחץ במורד הזרם.
סגירת שחזור לחץ: כאשר לחץ המערכת יורד מתחת לערך שנקבע, דיאפרגמת שסתום הטייס מתאפסת ונסגרת, החדר העליון של השסתום הראשי מתמלא באיטיות במים דרך צינור הבקרה, הלחץ עולה שוב, ודיסק השסתום הראשי נופל ונסגר.
2. עקרון בקרת זרימה (לקחת שסתום מגביל זרימה כדוגמה)
חישת זרימה: שסתום הפיילוט של שסתום מגביל הזרימה חש את קצב זרימת הנוזל דרך צינור או פתח ונטורי. כאשר קצב הזרימה עולה על הערך שנקבע, הפרש הלחץ שנוצר בפתח גדל, ודוחף את דיאפרגמת שסתום הפיילוט לפעול.
ויסות זרימה: לאחר פתיחת שסתום הפיילוט, החדר העליון של השסתום הראשי מוריד לחץ, מפחית את פתיחת השסתום ומגביל את קצב הזרימה באמצעות אפקט מצערת. כאשר קצב הזרימה יורד, הפרש הלחצים יורד, שסתום הפיילוט נסגר ופתיחת השסתום הראשית עולה, תוך שמירה על קצב זרימה יציב.
לוגיקה זרימה מתמדת: דרך החיבור בין שסתום הפיילוט לשסתום הראשי, פתיחת השסתום מתכווננת אוטומטית עם שינויים בקצב הזרימה, ומבטיחה שקצב הזרימה נשמר תמיד בטווח שנקבע.
3. עקרון בקרת מפלס מים (לקיחת חיבור שסתום צף כדוגמה)
חישת מפלס מים: המצוף עולה ויורד עם מפלס המים, ומניע את ליבת שסתום הפיילוט דרך מנגנון הצמדה. כאשר מפלס המים נמוך מהערך שנקבע, המצוף נופל, ושסתום הפיילוט נפתח.
ביצוע חידוש מים: לאחר פתיחת שסתום הפיילוט, החדר העליון של השסתום הראשי מוריד לחץ, דיסק השסתום נפתח, ואספקת המים במעלה הזרם ממלאת את מיכל המים דרך השסתום הראשי; כאשר מפלס המים עולה לערך שנקבע, המצוף עולה וסוגר את שסתום הפיילוט, החדר העליון של השסתום הראשי מתמלא במים, דיסק השסתום נסגר ומילוי המים נפסק.
4. בדוק שסתום ועקרון נגד-זרימה חוזרת
זרימה קדימה: כאשר הנוזל זורם קדימה, הלחץ דוחף את דיסק השסתום הראשי פתוח, ומאפשר למדיום לעבור דרכו;
סגירה הפוכה: כאשר הנוזל זורם לאחור, דיסק השסתום נסגר במהירות תחת לחץ המדיום וכוח הקפיץ, ומונע זרימה לאחור. העיקרון שלו דומה לזה של שסתום סימון מסורתי, אך ניתן לכוונן את מהירות הסגירה דרך שסתום הפיילוט כדי להפחית את אפקט פטיש המים.
אינטגרציה פונקציונלית: כיצד להשיג עבודה משותפת "רב-תפקודית"?
היתרון המרכזי של שסתום הבקרה ההידראולי הרב-תפקודי טמון בשילוב של פונקציות בקרה מרובות. עקרון העבודה השיתופי שלו הוא כדלקמן:
עיצוב שסתום פיילוט מורכב: שסתומי פיילוט מרובים מחוברים במקביל או בסדרה כדי להשיג מספר בקרה של לחץ, קצב זרימה ומפלס מים. לדוגמה, במערכות מיגון אש, שסתומים יכולים לשלב גם שסתומי ויסות לחץ וגם שסתומי בדיקת זרימה, ולמלא מים באופן אוטומטי כאשר לחץ המערכת אינו מספיק תוך מניעת זרימה חוזרת.
החלפה לוגית של צינורות בקרה: צינורות בקרה מותאמים באמצעות רכיבים כגון שסתומי סימון ופתחי מצערת כדי להבטיח שאותות משסתומי טייס שונים אינם מפריעים זה לזה. לדוגמה, שסתומי טייס בלחץ ושסתומי טייס מפלס מים יכולים לשלוט על השסתום הראשי דרך צינורות עצמאיים, תוך השגת פונקציות של הקלת לחץ ומילוי מים בהתאמה.
תרחישי יישום ושיקולי בחירה
מערכות אספקת מים וניקוז: משמש לייצוב לחץ אספקת מים בבניינים-גבוהים, שליטה במפלסי מיכלי המים ומתן הגנה על הקלת לחץ לרשתות צינורות כדי למנוע קרע בצנרת עקב לחץ מים מוגזם.
מערכות מיגון אש: משמש כשסתומי שחרור לחץ ושסתומי ויסות לחץ במוצא משאבת כיבוי אש, מבטיח לחץ מים יציב במהלך כיבוי האש ומונע עומס יתר של המשאבה.
מערכות מים במחזור תעשייתי: שולטת בזרימת מי הקירור כדי למנוע התחממות יתר של הציוד, או מתקין מגבילי זרימה בכניסה וביציאה של מחליפי חום כדי לשמור על קצב זרימה קבוע.
מתקני טיהור שפכים: משמשים לוויסות מפלס המים של מיכלי האוורור ולבקרת זרימת הזרמת שפכים כדי להבטיח תהליכי טיפול יציבים.
