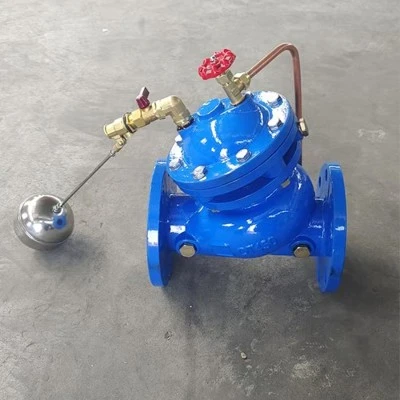

שסתום ציפה שלט רחוק משתמש בליבת שסתום מסתובבת כדי לפתוח או לסגור את השסתום. שסתומי כדור קלים לתפעול, קומפקטיים, ניתנים לייצור בקטרים גדולים, מציעים איטום אמין, בעלי מבנה פשוט, קלים לתחזוקה, ומשטח האיטום והכדור נמצאים כל הזמן במצב סגור, מה שהופך אותם פחות רגישים לשחיקה על ידי המדיום. הם נמצאים בשימוש נרחב בתעשיות שונות.
מאפייני ביצועי ליבה
בקרת רמות אוטומטית
השסתום נפתח ונסגר באמצעות שינויים בציפה של המצוף, שומר על מפלס הנוזל בטווח מוגדר.
יכולת שליטה מרחוק
ניתן להשיג הפעלה מרחוק באמצעות מפעילים חשמליים, פנאומטיים או הידראוליים, מה שמבטל את הצורך בהתערבות ידנית באתר-.
ביצועי איטום גבוהים
אטמים רכים (כגון גומי) או מתכת קשיחה משמשים כדי להבטיח שאין דליפה כאשר הם סגורים.
עמידות בפני לחץ וקורוזיה
חומרי גוף השסתומים (כגון ברזל יצוק ונירוסטה) וחומרי איטום מתאימים למדיות שונות (מים, שמן, נוזלים קורוזיביים).
חיסכון באנרגיה והגנת הסביבה
הפחתת הצפת או שאיבה יבשה, הפחתת צריכת אנרגיה ובזבוז מים.
עקרון עבודה
חישת רמת נוזל מבוססת-ציפה
המצוף מחובר לליבת השסתום באמצעות מנוף או מוט חיבור, וצף למעלה ולמטה עם מפלס הנוזל.
ירידת מפלס מים: המצוף שוקע, מושך את הידית לפתיחת השסתום, ומאפשר למים להיכנס.
עליית מפלס מים: המצוף עולה, דוחף את הידית לסגירת השסתום, עצירת צריכת המים.
מנגנון שלט רחוק
סוג חשמלי: מקבל אותות חשמליים מה-PLC או ממערכת הבקרה כדי להניע את המנוע להפעלת ליבת השסתום.
סוג פניאומטי/הידראולי: משתמש באוויר דחוס או בשמן הידראולי כדי לדחוף בוכנה כדי לשנות את מיקום השסתום.
במצב מרחוק, ניתן לעקוף את בקרת הציפה האוטומטית באופן ידני.
מבנה ופעולה של שסתומים
בדרך כלל זווית או ישרה-דרך מבנים. עיצוב ליבת השסתום (למשל, שסתום שער, שסתום עצור) משפיע על מאפייני הזרימה.
עיצובי פתיחה/סגירה מהירה או סגירה איטית יכולים למנוע פטיש מים.
תרחישי יישום טיפוסיים
אספקת מיכל/מגדל מים: שומר על מפלס מים קבוע, מונע הצפת יתר או התייבשות.
טיפול בשפכים: מסדיר את רמת הנוזל במיכלי שיקוע ובמיכלי השוויון.
מערכות מחזור תעשייתיות: מגדלי קירור, מי הזנה לדוד וכו'.
השקיה חקלאית: בקרה אוטומטית של-מיכלי אחסון מים גדולים.
