שסתום התקע האקסצנטרי העמיד-הוא שסתום המשתמש בפקק המעוצב בצורה אקסצנטרית (ציר התקע מוסט מציר גוף השסתום) בשילוב עם מושב איטום גמיש. זרימת המדיה נשלטת על ידי סיבוב התקע האקסצנטרי. המבנה האקסצנטרי שלו מבטיח שהתקע יוצר קשר רק עם מושב האיטום בקצה במהלך הפתיחה והסגירה, ומפחית את אובדן החיכוך. למושב הגמיש (בדרך כלל גומי או פלסטיק אלסטי) יש יכולת דפורמציה מסוימת, שיכולה לפצות על בלאי על משטח האיטום ולהבטיח ביצועי איטום לטווח ארוך.- הוא משלב את היתרונות של פתיחה וסגירה קלה, איטום אמין ועמידות בפני שחיקה, מה שהופך אותו למתאים לתנאי עבודה מורכבים כגון ביוב, רפש ונוזלים המכילים כמויות קטנות של זיהומים. הוא תואם את תקני GB/T 13927 בדיקת לחץ שסתומים ו-CJ/T 280 גמישים-תקנים של שסתום תקע אקסצנטרי, ונמצא בשימוש נרחב בתחומי אספקת מים וניקוז עירוניים, טיפול בשפכים, כימיקלים ומטלורגים.
כיצד פועל שסתום תקע אקסצנטרי?
עקרון הפעולה הוא פשוט:
שסתום פתוח:התקע מסתובב הרחק ממשטח הישיבה ומשאיר את מעבר הזרימה פתוח.
מתחיל להיסגר:התקע מסתובב לכיוון המושב.
סגירה סופית:משטח האיטום הגמיש נוגע ונלחץ למושב ההזדווגות.
שסתום סגור:החומר הגמיש הדחוס מספק את ממשק האיטום ומונע זרימה דרך השסתום.
התנועה האקסצנטרית חשובה מכיוון שהיא מפחיתה את מגע ההחלקה בין התקע למושב במהלך הפתיחה והסגירה. MSS SP-108 מתאר את העיצוב הזה של רבע פנייה ואת תנועת התקע פונה הרחק ממושב הגוף במהלך הפתיחה.

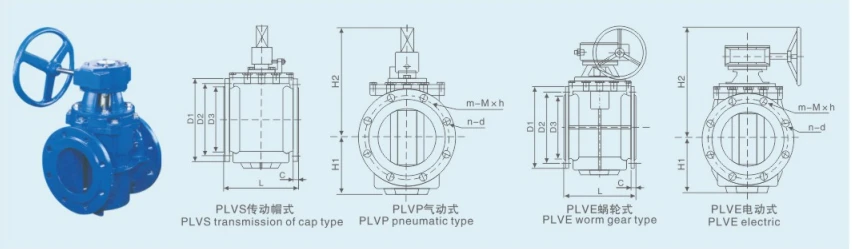

ציור שסתום תקע אקסצנטרי מושב גמיש
פרמטרים טכניים
קוטר נומינלי: 50-800 מ"מ
לחץ נומינלי: 1.0MPa
טמפרטורת עבודה: 0-70 מעלות
לחץ בדיקת חוזק: 1.5MPa
לחץ בדיקת מושב: 1.1MPa
מדיום ישים: ביוב, מים, אוויר ושמן (MBR)
דרך נהיגה: סוג ידית, תמסורת סוג מכסה, חשמלי, אוויר
מידות חיבור ראשי של שסתום תקע אקסצנטרי מושב גמיש
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| המין | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmax | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
תכונות שסתום התקע האקסצנטרי של המושב העמיד כולל:
1. עקרון עיצוב אקסצנטרי:
- משתמש במבנה אקסצנטרי יחיד, עם היסט ספציפי בין ציר גזע השסתום למרכז משטח האיטום.
- עיצוב זה מפחית את התנגדות החיכוך במהלך פתיחה וסגירה של השסתומים.
- השגת פעולת פתיחה מלאה או סגירה מלאה עם סיבוב של 90 מעלות בלבד.
2. מערכת איטום גמישה:
- מושב השסתום מכוסה כולו בגומי- באיכות גבוהה או חומרים פולימריים אחרים.
- יש לו פונקציית פיצוי בלאי אוטומטית, המבטיחה אמינות אטימה לטווח ארוך-.
- הוא יכול להסתגל לרמה מסוימת של עיוות ורטט בצינור.
3. מרכיבי מפתח:
• גוף תקע: בדרך כלל מצע מתכת חצי כדורי או חרוטי מכוסה בחומר אלסטי.
• מעבר גוף שסתום: עיצוב יעיל מפחית אובדן התנגדות לנוזלים.
• מפעיל: תומך במספר שיטות פעולה כולל ידני, פנאומטי או חשמלי.
יישומים
שסתומי תקע אקסצנטריים גמישים-נבחרים בדרך כלל עבור:
אספקת מים עירונית
טיפול בשפכים
מערכות ביוב
טיפול בבוצה
מערכות מים מוחזרות
בידוד ובקרה של משאבות
מערכות מים תעשייתיות
AWWA C517 מכסה במיוחד שסתומי תקע אקסצנטריים מברזל יצוק-עמידים-לשירות מים, שפכים ומים-.
עבור כימיקלים אגרסיביים, פחמימנים, טמפרטורות גבוהות או שירותים תובעניים אחרים, יש להעריך את השסתום על סמך מפרט החומר והעיצוב המלא, במקום לבחור אך ורק בגלל שהוא שסתום תקע אקסצנטרי.

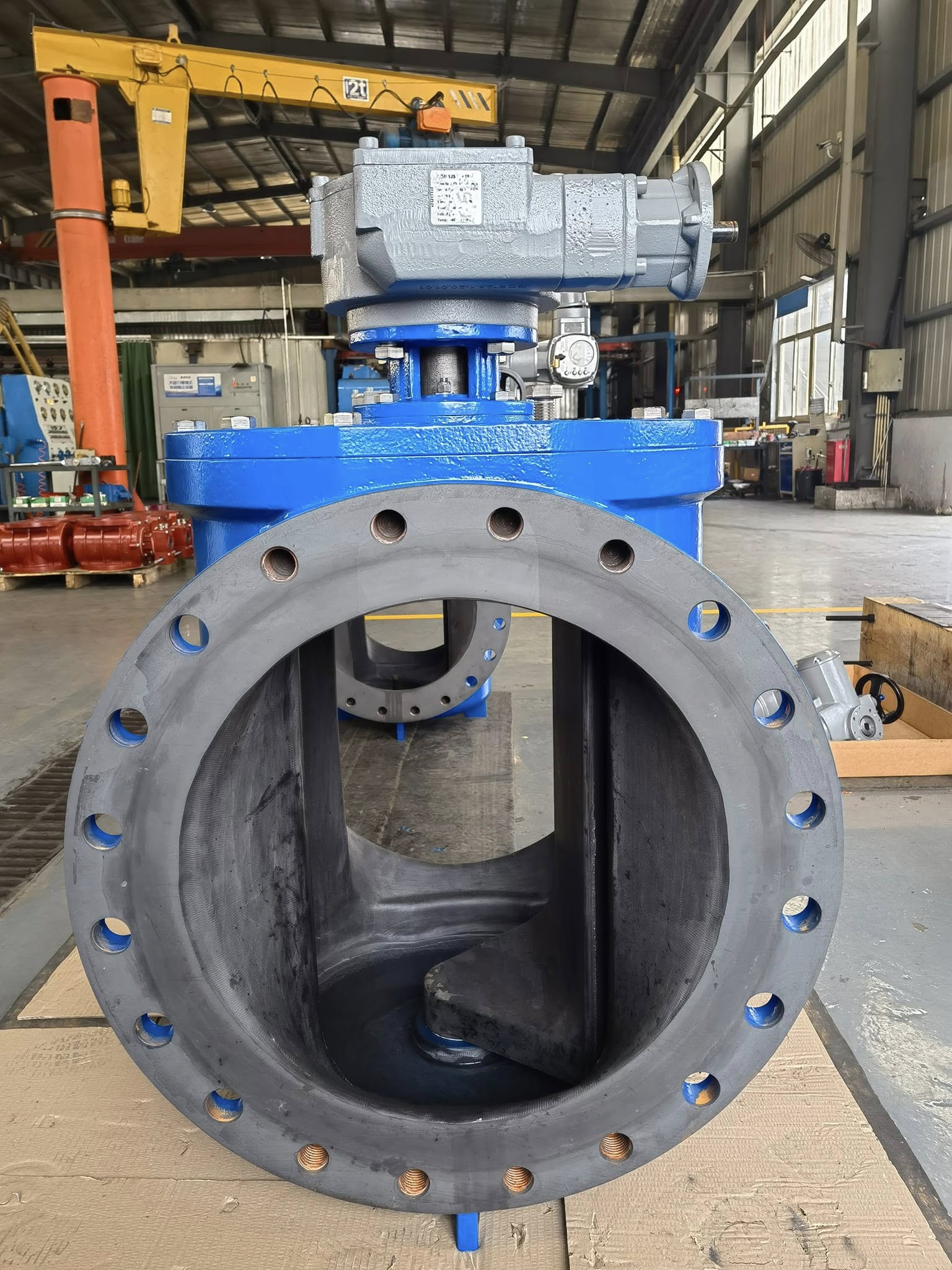

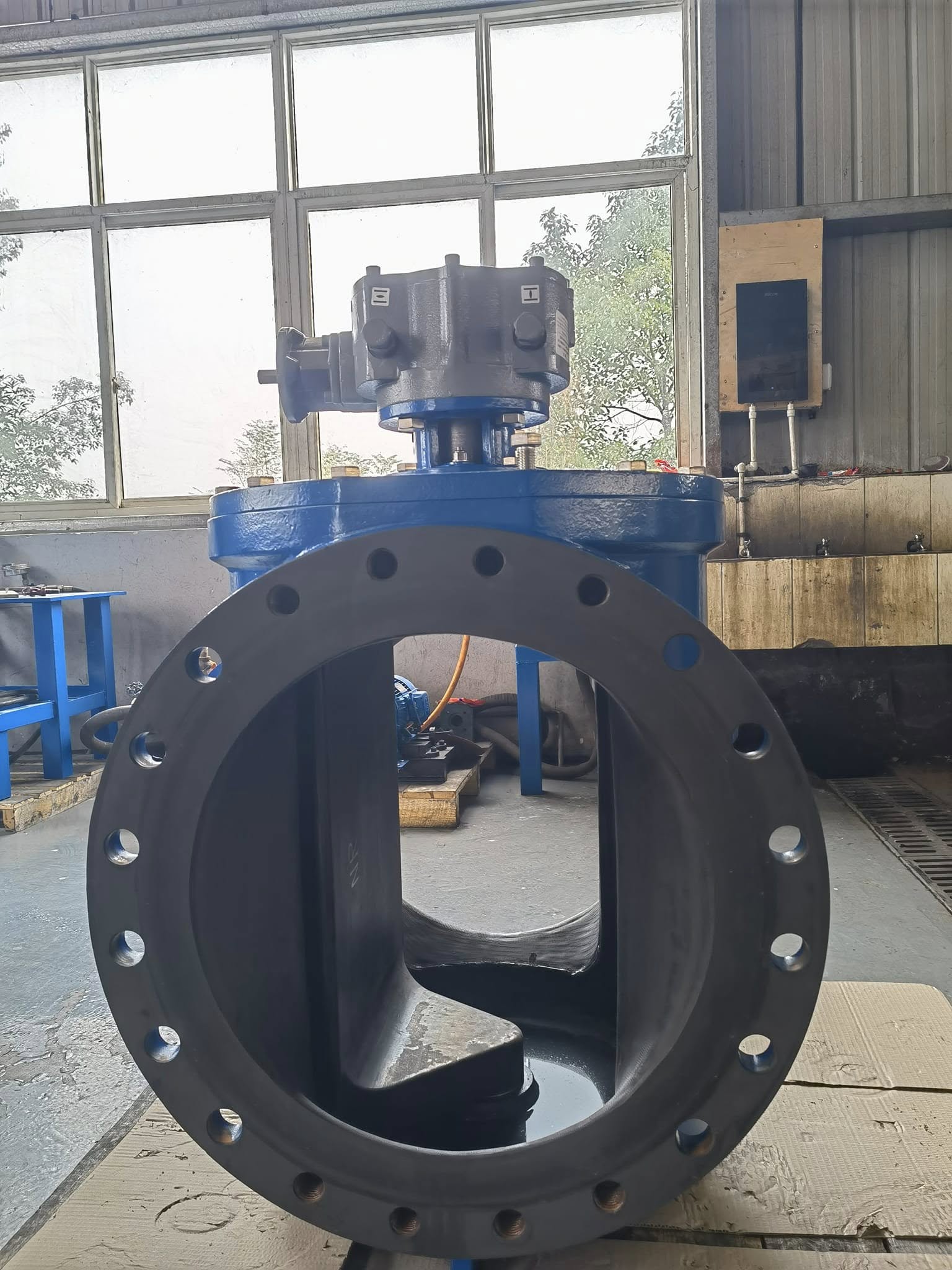

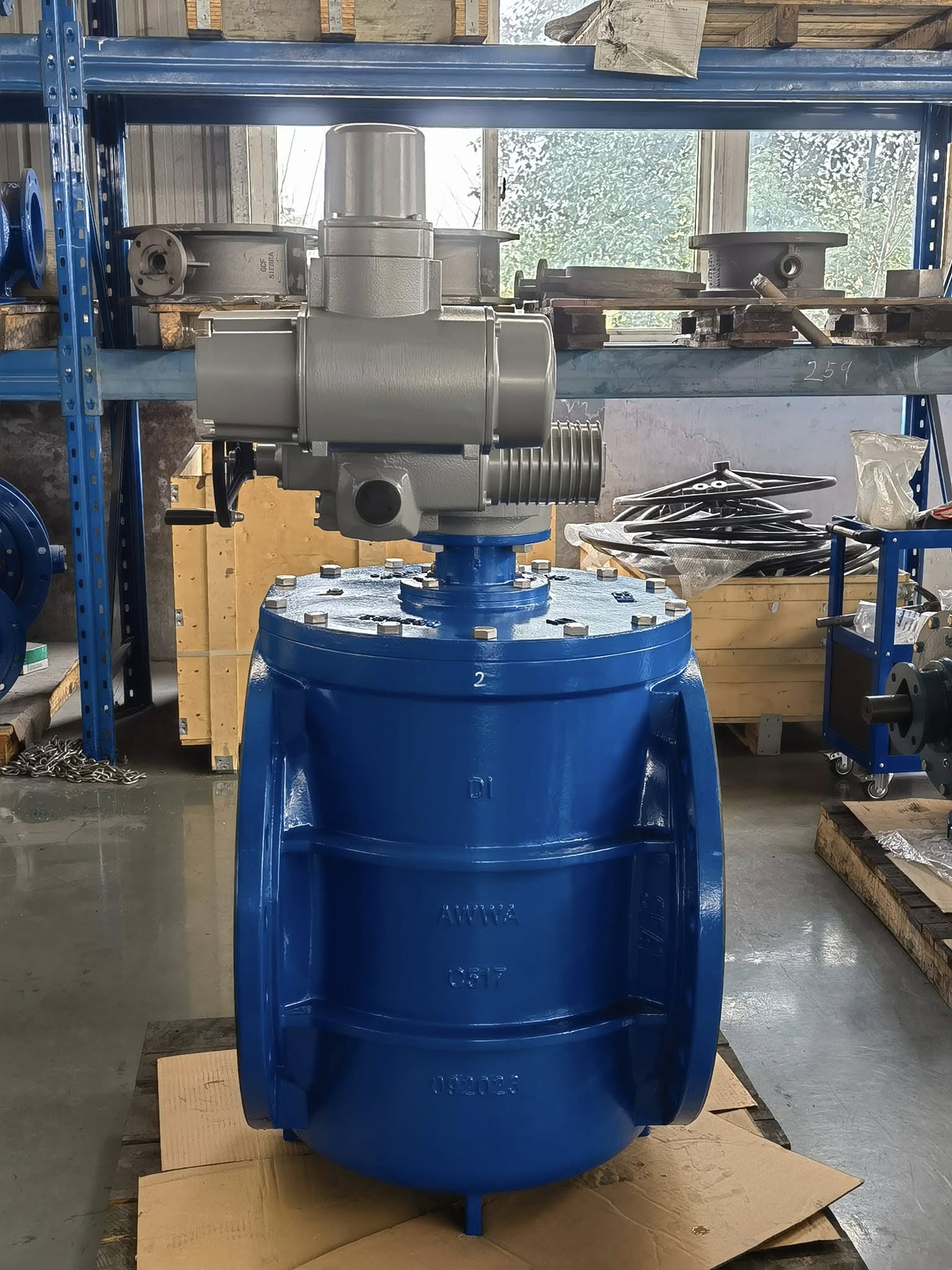

גמיש-מפעל שסתום תקע אקסצנטרי יושב
עבור שסתום תקע אקסצנטרי גמיש-, גודל השסתום הוא רק חלק אחד מהמפרט. חומר המושב, דירוג הלחץ, חומר הגוף, חיבור הקצה, תנאי ההפעלה והתקן הרלוונטי כולם משפיעים על האם השסתום מתאים לשירות.
אם אתה מכין הצעת מחיר, אספקת תנאי השירות המלאים מלפנים מאפשרת ל-GNEE לבחור את תצורת השסתום בצורה מדויקת יותר ומונעת בעיות הנגרמות על ידי חומר מושב או דירוג לחץ לא מתאים.
שאלות נפוצות
מהו שסתום תקע אקסצנטרי גמיש-?
זהו שסתום תקע ברבע-סיבוב שמשתמש בתקע המותקן בצורה אקסצנטרית ומשטח איטום גמיש. העיצוב האקסצנטרי מרחיק את התקע מהמושב במהלך הפתיחה, מפחית את השפשוף ועוזר לספק כיבוי אמין.
מה היתרון העיקרי של שסתום תקע אקסצנטרי?
היתרון העיקרי הוא הפחתת שפשוף בין התקע למושב במהלך הפעולה. זה יכול להפחית את הבלאי ומומנט ההפעלה תוך שמירה על כיבוי יעיל.
האם שסתומי תקע אקסצנטריים מתאימים לשפכים?
כֵּן. הם נמצאים בשימוש נרחב במערכות שפכים, ביוב, בוצה ומים. MSS SP-108 מזהה באופן ספציפי שירותים אלה כיישומים טיפוסיים.
האם ניתן להשתמש בשסתום תקע אקסצנטרי למצערת?
ניתן להשתמש בשסתומי תקע אקסצנטריים מסוימים למצערת או לשירות בקרה, אך אין להתייחס אליהם באופן אוטומטי כשסתומי בקרה. על היצרן לאשר את התאמתו של השסתום לחובת הבקרה של-הזרימה הנדרשת, ירידת לחץ, סיכון לקוויטציה ותדירות הפעולה.
אילו חומרי מושב זמינים?
אפשרויות נפוצות כוללות EPDM ו-NBR, אם כי אלסטומרים אחרים עשויים להיות זמינים בהתאם ליישום. הבחירה הנכונה תלויה בנוזל, בטמפרטורה, בלחץ ובתאימות הכימית.
אילו תקנים מכסים שסתומי תקע אקסצנטריים גמישים-?
שני תקנים חשובים הםAWWA C517וMSS SP-108-2020. AWWA C517 מתמקדת בשסתומי תקע אקסצנטריים מברזל-יושבים- עמידים למים, שפכים ומים מוחזרים, בעוד ש-MSS SP-108 מכסה שסתומי תקע אקסצנטריים מברזל יצוק עמידים- במים, שפכים, ביוב ושפכים.
איזה מידע עלי לספק בעת בקשת הצעת מחיר?
לכל הפחות, ספק את גודל השסתום, דירוג הלחץ, בינוני, טמפרטורת הפעלה, חומר הגוף, חומר המושב, חיבור הקצה, התקן הרלוונטי ודרישת המפעיל. עבור שירות שפכים או בוצה, ספק גם את תכולת המוצקים או מידע תהליכי רלוונטי אחר אם זמין.
