שסתום בקרת לחץ ההפרש-המופעל בעצמו אינו דורש אנרגיה חיצונית ומסתמך על שינויי הלחץ של המדיום הנשלט עצמו לצורך התאמה אוטומטית. הוא מבטל אוטומטית את ראש הלחץ השיורי ברשת הצינורות וסטיות זרימה הנגרמות מתנודות לחץ, ושומר על הפרש הלחץ בין הכניסה והיציאה של המשתמש קבוע, מה שעוזר לייצב את פעולת המערכת. הוא מתאים במיוחד למערכות מדידה בודדות או בקרה אוטומטית.
הגדרת הליבה ועקרון העבודה
שסתום בקרת לחץ הפרשי- בהפעלה עצמית הוא שסתום שאינו דורש מקור אנרגיה חיצוני (כגון חשמל או אספקת אוויר) ומתאים אוטומטית את לחץ ההפרש אך ורק על סמך שינויי הלחץ של המדיום הנשלט. עקרון הליבה שלו כולל הצמדה של קפיץ, דיאפרגמת חישת לחץ וגזע שסתום כדי לאזן באופן דינמי את ההפרש בין לחץ הכניסה (P1) ללחץ היציאה (P2) (ΔP=P1 - P2), לייצוב הלחץ ההפרש ליד ערך מוגדר (ΔPs). לְדוּגמָה:
איזון הלחץ: כאשר P1 גדל, וגורם ל-ΔP > ΔPs, דיאפרגמת חישת הלחץ-מתגברת על כוח הקפיץ, דוחפת את גזע השסתום כלפי מטה, מקטינה את חתך הזרימה-, מגבירה את ההתנגדות המקומית, גורמת ל-P2 לעלות ול-ΔP ליפול בחזרה ל-ΔPs; לעומת זאת, כאשר P1 יורד, מה שגורם ל-ΔP < ΔPs, הקפיץ דוחף את גזע השסתום כלפי מעלה, מרחיב את חתך הזרימה-, מפחית את ההתנגדות המקומית, גורם ל-P2 ליפול ול-ΔP לעלות בחזרה ל-ΔPs.
תגובה דינמית: באמצעות תכנון התאמה בין הדחיסה המקדימה-קפיץ ואזור הסרעפת-חיישת הלחץ, מובטח קשר ליניארי בין תזוזה של גזע השסתום ושינויי לחץ דיפרנציאליים, משיג תגובה מהירה (זמן תגובה < שנייה אחת) וויסות-דיוק גבוה (דיוק ±5% ±1{0}%).
מאפיינים טכניים ויתרונות
תפעול צריכת אנרגיה אפסית, עלויות מערכת מופחתות: אין צורך בהנחת כבלים או צינורות אספקת גז, מתאים לאזורים מרוחקים (כגון שדות נפט, -צינורות גז טבעי למרחקים ארוכים) או תרחישים עם דרישות גבוהות של הגנת פיצוץ- (כגון אזורים מוגנים לפיצוצים-כימיים). השקעה ראשונית ועלויות תפעול מופחתות ביותר מ-30% בהשוואה לשסתומים חשמליים.
מבנה קומפקטי, התקנה קלה: העיצוב המודולרי הופך את נפח השסתום ל-1/3 בלבד מזה של שסתום שער מאותו מפרט, תומך בהתקנה אנכית/אופקית וחוסך מקום. לדוגמה, שסתום DN100 הוא באורך של 400 מ"מ בלבד וניתן להטמיע אותו ישירות במדפי צינורות צרים.
יכולת הסתגלות גבוהה, המכסה תנאי הפעלה מרובים:
טווח טמפרטורות: -20 מעלות עד 150 מעלות, עונה על הצרכים של חימום בטמפרטורה- נמוכה ומדיה תעשייתית בטמפרטורה גבוהה.
דירוג לחץ: לחץ נומינלי 1.6MPa, הפרש לחץ ישים 20-300kPa, המכסה את רוב תנאי ההפעלה של מערכת המים.
תאימות מדיה: מתאים לנוזלים שאינם-קורוזיביים כגון מים ושמן; ניתן להרחיב למדיה מאכלת חלשה על ידי שימוש בבטנת PTFE או גוף שסתום נירוסטה.
תצוגה חכמה ופונקציית נעילה: מצויד בהתקן תצוגה דיגיטלי, הוא יכול לקרוא ישירות את הפרש הלחץ שהוגדר (יחידה: kPa), והתקן נעילה מונע פעולה מקרית ומפשט את תהליך ההפעלה.
איזון דינמי, פעולת מערכת יציבה: במערכות מים בזרימה משתנה, על ידי התאמה אוטומטית של חתך הזרימה-, הוא מבטל הפרעות הנגרמות על ידי ויסות זרימת המשתמש או תנודות לחץ חיצוניות ברשת, מבטיח שהמערכת המבוקרת פועלת בתנאים יציבים, מבטיח איכות חימום/מיזוג אוויר וחיסכון באנרגיה. לדוגמה, במערכות חימום מרכזיות, היא יכולה למנוע לחץ יתר בציוד לפיזור חום-ברמה נמוכה יותר או פינוי בציוד-ברמה גבוהה יותר עקב הפרש לחץ מוגזם בין אזורים גבוהים לנמוכים.
מגבלות ביצועים ואתגרים
טווח התאמה מוגבל: טווח הלחץ ההפרש האפקטיבי הוא 20-300 kPa. קצב הזרימה אינו מספיק כאשר לחץ ההפרש<20 kPa, and noise or vibration may occur when differential pressure is >300 kPa, המצריך שסתומים נוספים להפחתת לחץ או משתיקי קול.
עלות גבוהה של שסתומים בקוטר- גדולים: שסתומים גדולים מ-DN300 יקרים ב-20%-30% משסתומים חשמליים מסורתיים עקב קשיי ייצור, וכתוצאה מכך יעילות כלכלית ירודה.
דרישות גבוהות לניקיון המדיה: חומרי חומר חלקיקים סותמים בקלות את דיסק השסתום או לובשים את דיאפרגמת חישת הלחץ-, המחייבת התקנת מסנן (דיוק סינון גדול מ-100 מיקרומטר או שווה לו) במעלה הזרם של השסתום וניקוי קבוע.
התאמת נקודת קבע לא נוחה: יש להתאים ידנית את נקודות ההגדרה של לחץ ההפרש- באתר על ידי סיבוב כפתור הכוונון; שינוי מרחוק אינו אפשרי, מה שהופך אותו לא מתאים למערכות חכמות הדורשות ניטור מרכזי (כגון מערכות בקרה מרכזיות של מפעל חכמות).
תרחישי יישום אופייניים
מערכות חימום/קירור מרכזי
וויסות איזון הידראולי: התקנת שסתומי בקרת לחץ הפרשי- עצמית בצינורות מסועפים או עליות מבטלת את הסתירה בין הפרשי לחץ גדולים ליד המקור והפרשי לחץ קטנים רחוקים מהמקור, ומשיגת התפלגות זרימה לפי דרישה.
אפקט חיסכון באנרגיה: מיטוב פיזור הזרימה מפחית את נפח המים במחזור המערכת ב-15%-20%, מוריד את צריכת האנרגיה של המשאבה ומשיג חיסכון בחשמל של 10%-15%.
מיזוג אוויר מערכות מים צוננים
בקרת איזון דינמי: התקנת שסתומים לפני ציוד קצה (כגון יחידות סליל מאוורר) מבטלת אוטומטית את תנודות הזרימה בצד המשתמש, תוך שמירה על טמפרטורה פנימית קבועה.
מקרה מבחן: לאחר אימוץ שסתומי בקרת לחץ הפרשי- עצמית במערכת מיזוג האוויר של מתחם מסחרי, שיעור התלונות לגבי חימום וקירור לא אחיד ירד ב-80%, ויחס היעילות האנרגטית השתפר ב-12%.
מערכות תעשייתיות להובלת נוזלים
בקרת ייצוב לחץ: התקנת שסתומים בצינור ההזנה של כורים כימיים מבטיחה ערבוב מדויק של חומרי גלם בפרופורציות הנכונות, ומשפרת את יציבות איכות המוצר.
עיצוב עמיד בפני קורוזיה-: שימוש בגופי שסתומים מנירוסטה או בטנות PTFE, מתאים לסביבות חומצה חלשה וסביבות מדיה אלקלית חלשה.
מערכת מקבילה לכיבוי אש ואספקת מים ביתית
הקצאת אספקת מים דינמית: לדוגמה, שסתום בקרת לחץ הפרשי -עצמי מסוג ZYC מנתק את אספקת המים הביתית כדי לתעדף את אספקת המים לכיבוי אש במהלך שריפה, ומשחזר אוטומטית את אספקת המים הביתית לאחר כיבוי השריפה, מה שמפחית את עלות הבנייה של רשתות עצמאיות להגנה מפני אש וצריכת מים.
אסטרטגיות בחירה ואופטימיזציה
עיצוב התאמה למצב הפעלה
טמפרטורה ולחץ: בחר חומר גוף השסתום על בסיס טמפרטורה בינונית (למשל, ברזל יצוק עבור פחות או שווה ל-120 מעלות, נירוסטה עבור פחות או שווה ל-150 מעלות), ובחר דירוג לחץ נומינלי על סמך לחץ המערכת (למשל, 1.6MPa, 2.5MPa).
טווח לחץ דיפרנציאלי: ודא שלחץ ההפרש של המערכת נמצא בטווח הכוונון האפקטיבי של השסתום (20-300kPa) כדי למנוע לחץ דיפרנציאלי מופרז הגורם לרעש או לחץ דיפרנציאלי לא מספיק הגורם לכשל בהתאמה.
הגדרת לחץ ההפרש וכיול
הגדרה ראשונית: סובב את כפתור הכוונון לקנה המידה המתאים בהתאם ללחץ ההפרש בתכנון ונעל אותו במקום כדי למנוע הפעלה שגויה.
כיול דינמי: במהלך פעולת המערכת הראשונית, עקוב אחר הלחץ ההפרש בפועל באמצעות מד לחץ דיפרנציאלי וכוונון-עדין את הכפתור לערך שנקבע.
התקנה ותחזוקה
סימון כיוון זרימה: עקבו בקפדנות אחר כיוון החץ על גוף השסתום במהלך ההתקנה כדי למנוע התקנה הפוכה, שעלולה לגרום לכשל בוויסות.
ניקוז רגיל: שחרר את בורג הניקוז על מכסה הקפיץ כדי להסיר זיהומים מהשסתום ולמנוע חסימה.
החלפת דיאפרגמת לחץ: בדוק את התיישנות דיאפרגמת הלחץ כל 3-5 שנים והחלף אותה מיד כדי לשמור על דיוק הוויסות.

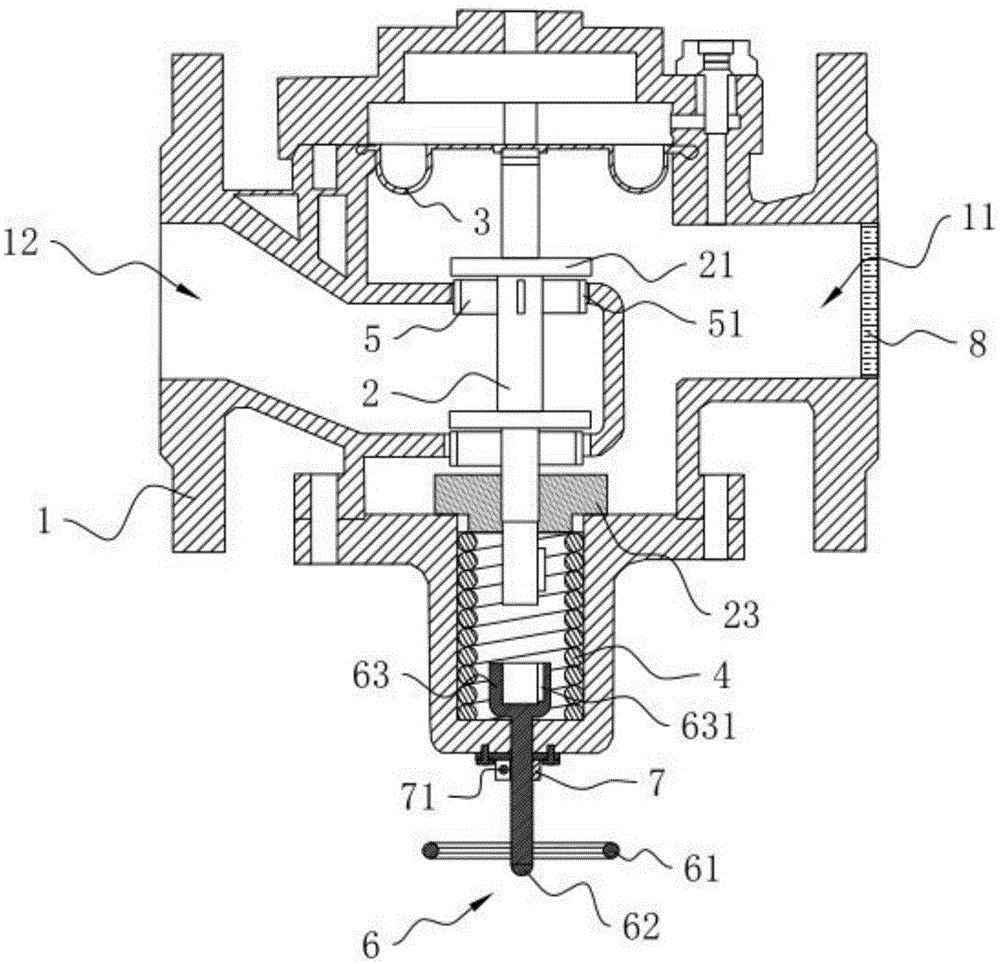

שרטוט שסתום בקרת לחץ בהפעלה עצמית-
