מהו שסתום פרפר אות - ידע

A שסתום פרפר איתותהוא שסתום פרפר עם פונקציית משוב אות משולבת. הוא מממש את הפתיחה והסגירה של הנוזל ואת ויסות הזרימה על ידי סיבוב לוח השסתום, ומעביר את מצב השסתום (פתוח/סגור) למערכת הבקרה או למכשיר האזעקה בזמן אמת.

קבוצת GNEE מחזיקה במאות ציוד ייצור ובדיקה של שסתומים, ומספקת שירותי שסתומים מותאמים אישית-שלח לנו את הציורים שלך, ואנחנו נתאים- אותם עבורך.‌

מפרט שסתום פרפר אות

לחץ נומינלי CL150,PN6-PN25

חיבור EndFlange, Wafer, Plug

גודל נומינליNPS2-NPS36,DN50-DN900

חומר מעטפת פלדת פחמן, נירוסטה, ברזל רקיע וכו'.

מדריך תפעול, מפעיל גיר, מפעיל פניאומטי, מפעיל חשמלי, מפעיל הידראולי וכו'.

שסתום פרפר איתות רכיבים מבניים

גוף שסתום: הגוף הראשי של שסתום פרפר האותות, המשמש לתיקון ותמיכה ברכיבים אחרים. הוא עשוי בדרך כלל מברזל רקיע, נירוסטה או חומרים דומים, המציע עמידות טובה בלחץ ועמידות בפני קורוזיה.

Valve Plate: לוחית שסתומים בצורת-פרפר המסתובבת כדי לשנות את נתיב הזרימה של המדיום, ומשיגה פתיחה/סגירה של שסתומים וויסות זרימה.

מפעיל: משמש להנעת צלחת השסתום לסיבוב. שיטות ההפעלה הנפוצות כוללות ידני, חשמלי והידראולי, כאשר השיטה המתאימה נבחרה על סמך הצרכים בפועל.

התקן איתות: מרכיב מרכזי בשסתום פרפר האותות, המשמש לניטור מצב השסתום בזמן אמת והעברת אותות מצב למערכת הבקרה או למכשיר האזעקה. העברת אותות מושגת בדרך כלל באמצעים חשמליים או מכניים.

מבנה איטום: חלק מכריע המבטיח את ביצועי האיטום של השסתום, כולל טבעות O- וטבעות איטום. חומרי איטום ועיצובים באיכות גבוהה- מבטיחים שאין דליפה כאשר השסתום סגור.

עיקרון העבודה של שסתום פרפר איתות

שסתום פרפר האותות משתמש בהנעת הילוך תולעת כדי להניע את הציר ולוח הפרפר להסתובב, תוך השגת פתיחה/סגירה ובקרת זרימה. סיבוב גלגל היד של הילוך התולעת גורם לצלחת הפרפר להיפתח/לסגור ולווסת את הזרימה. סיבוב של גלגל היד בכיוון השעון סוגר את השסתום, בעוד שסיבוב נגד-בכיוון השעון פותח אותו.

שני מיקרו-מתגים, אחד לפתיחה ואחד לסגירה, מותקנים בתוך בית ההילוכים. מתגים אלו מופעלים כאשר השסתום פתוח וסגור לחלוטין, בהתאמה, מפעילים את נוריות החיווי "שסתום פתוח" ו"שסתום סגור" בחדר הבקרה כדי להציג במדויק את מצב השסתום פתוח/סגור.

כאשר צלחת הפרפר נעה מ-0 מעלות ל-40 מעלות, מתגי המיקרו מופעלים, ומוציאים אות שסתום-סגור; מ-40 מעלות ל-90 מעלות, זוג נוסף של מתגים סגורים בדרך כלל מוציא אות שסתום פתוח-. ניתן לכוונן את המצלמה שלוחצת על המיקרו-מתגים כדי לציין את מיקום צלחת הפרפר.

שסתום פרפר איתות תכונות ויתרונות

קטן וקל משקל: שסתום פרפר האותות בעל מבנה פשוט וקומפקטי, קטן בגודלו וקל משקל וקל להתקנה ולתחזוקה.

קל לתפעול: בקרת סיבוב לוחית השסתום פשוטה ומגיבה; ניתן להשיג פתיחה וסגירה בסיבוב של 90 מעלות.

ביצועי איטום מעולים:-חומרי איטום ועיצוב באיכות גבוהה מבטיחים ביצועי איטום מצוינים של שסתומים; בדיקות דליפת גז מראות אפס דליפה.

ביצועי ויסות טובים: מאפייני הזרימה הם כמעט ליניאריים, ומאפשרים שליטה מדויקת על זרימת הנוזל. חיי שירות ארוכים: עם עד עשרות אלפי בדיקות פתיחה וסגירה, זה מפחית את עלויות החלפת הציוד.

התקנה גמישה: ניתן להתקין אותו על צינורות בכל מקום בחלל, מבלי להידרש לשיקול מקיף של מגבלות מיקום ההתקנה.

יישומי שסתום פרפר איתות

מערכות הגנה מפני אש: שסתומי פרפר איתות ממלאים תפקיד מכריע במערכות מיגון אש, ומונעים סגירה מקרית של שסתומי תחזוקה הממוקמים במעלה זרם מחווני הזרימה, ומבטיחים את הפעולה התקינה של מערכת מיגון האש במצבי חירום.

אוטומציה תעשייתית: באוטומציה תעשייתית, ניתן להשתמש בשסתומי פרפר האותות כדי לשלוט בזרימת נוזל ולחץ, ולהשיג פעולה יציבה של תהליכי הייצור.

HVAC (חימום, אוורור ומיזוג אוויר): במערכות HVAC, ניתן להשתמש בשסתומי פרפר איתות כדי לווסת את זרימת המדיה, להשגת שליטה נוחה בסביבה הפנימית.

תעשיות נפט, כימיקלים ומזון: שסתומי פרפר אות נמצאים בשימוש נרחב גם בתעשיות נפט, כימיקלים ומזון כדי לשלוט בזרימה ובלחץ של נוזלים שונים.

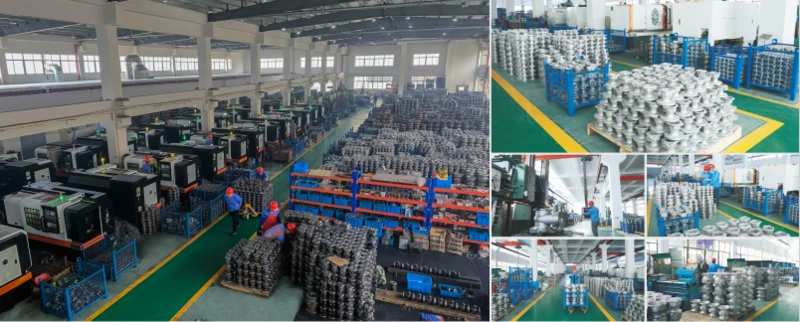

מפעל שסתומי פרפר איתות

Signal butterfly valve workshop
