מה ההבדל בין שסתומי פרפר אפס לאופסט כפול?
בחירה בשסתום הפרפר השגוי עלולה להוביל לבלאי אטם מוקדם, דליפה, חוסר יציבות תפעולית ועלויות תחזוקה מוגברות במערכות צנרת תעשייתיות. ההבדל העיקרי בין אפס היסט ושסתום פרפר כפול אופסטזה טמון בעיצוב האקסצנטריות של הציר, שמשפיע ישירות על מנגנון האיטום, התנהגות המומנט, יכולת טמפרטורת הלחץ- וחיי השירות.
מדריך זה מסביר את העקרונות ההנדסיים שלהם ואת קריטריוני הבחירה על סמךAPI 609, API 598, ו-ASME B16.34 תקנים תעשייתיים.
הגדרות ליבה ועיקרון עיצוב

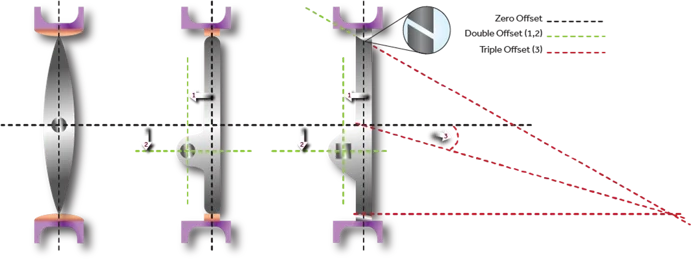

ההבדל המהותי הוא המיקום היחסי בין גזע השסתום, הדיסק וקו מרכז הצינור, שקובע כיצד הדיסק יוצר קשר עם המושב במהלך הפעולה.
שסתום פרפר אפס היסט (קונצנטרי).
ידוע גם בשם אשסתום פרפר גמיש-, עיצוב אפס היסט הוא התצורה המבנית הפשוטה ביותר:
ציר הגזע, מרכז הדיסק וקו מרכז הצינור הם קונצנטריים לחלוטין
הדיסק נשאר במגע רציף עם המושב האלסטי במהלך הסיבוב
האיטום מושג באמצעות דפורמציה אלסטית של חומרי מושב רכים
מאפיינים הנדסיים:
הזזה רציפה + מגע דחיסה לאורך כל הפעולה
ביצועי האיטום תלויים לחלוטין בחומר האלסטומר
מבנה פשוט עם מורכבות ייצור נמוכה
הערה חשובה:
ביצועי המושב תלויים מאוד בבחירת החומר (EPDM, NBR, Viton, PTFE), ועמידות הטמפרטורה/כימיקלים משתנה באופן משמעותי.
שסתום פרפר כפול (ביצועים גבוהים).
מכונה גם אשסתום פרפר-בביצועים גבוהים (HPBV), העיצוב מציג שני קיזוזים אקסצנטריים:
קיזוז ראשון: גזע מאחורי משטח איטום דיסק
היסט שני: היסט גזע מקו מרכז הצינור
זה מייצר תנועה -כמו מצלמת שמפחיתה את חיכוך המושב:
הדיסק מתנתק במהירות לאחר תחילת הפתיחה
מגע במושב מתרחש בעיקר בשלבי הפתיחה הראשונית והסגירה הסופית
מאפיינים הנדסיים:
חיכוך החלקה מופחת בהשוואה לעיצוב קונצנטרי
שיעור בלאי נמוך יותר ויציבות איטום משופרת
מתאים ללחץ גבוה יותר ולתנאי שירות תובעניים יותר
השוואת ביצועים הנדסיים (מתוקנת ותקנית)
| מדד ביצועים | היסט אפס (קונצנטרי) | היסט כפול (ביצועים גבוהים) |
|---|---|---|
| התנהגות חיכוך | מגע רציף במושב עם סיבוב מלא | מגע מופחת למושב במהלך רוב השבץ |
| דירוג לחץ | בדרך כלל עד ~PN16–PN25 / Class 150 (תלוי בעיצוב ובחומר) | בדרך כלל עד Class 300–600 (תלוי עיצוב לפי ASME B16.34) |
| טווח טמפרטורה | מוגבל על ידי חומר המושב (בדרך כלל -10 מעלות עד ~80-200 מעלות) | טווח רחב יותר בהתאם לעיצוב המושב/מתכת (-40 מעלות עד 300 מעלות +) |
| סוגי מושבים | מושבי אלסטומר (EPDM, NBR, Viton, PTFE) | PTFE, PTFE מחוזק, משענת-מתכת, מושבים בטוחים- |
| חומרי גוף | ברזל יצוק / ברזל רקיע / נירוסטה | פלדת פחמן / נירוסטה / דופלקס / פלדת סגסוגת |
| תוחלת חיים של חותם | סט מתון, רגיש לבלאי ודחיסה | חיי שירות ארוכים יותר בגלל חיכוך מופחת |
| מומנט הפעלה | גבוה יותר ומתגבר עם בלאי | נמוך ויציב יותר לאורך מחזור החיים |
| דרישת תחזוקה | גבוה יותר בשירות מחזורי | נמוך יותר בפעולה רציפה תעשייתית |
יישומים בתעשייה
שסתום פרפר אפס היסט - יישומים אופייניים
מתאים ללחץ נמוך- ומערכות שירות כלליות:
אספקת מים וחלוקת מים עירונית
מערכות HVAC קרה/מים חמים
מערכות הגנה מפני אש (אזורי-לחץ נמוך)
העברת נוזלים כללית לא-קורוזיבית
אוויר ומערכות שירות-בלחץ נמוך
הַגבָּלָה:
לא מומלץ עבור חומרי חומר שוחקים, הפעלת מחזור- גבוה או מערכות רכיבה תרמיות בטמפרטורה- גבוהה עקב בלאי מושב האלסטומר.
שסתום פרפר כפול אופסט - בחירה בתקן תעשייתי
בשימוש נרחב בתנאי שירות בינוניים עד קשים:
העברת ועיבוד נפט וגז
מפעלים פטרוכימיים וכימיים
מערכות לייצור חשמל (קיטור, מי קירור)
מערכות ימיות וימיות
כריית דבל וטיפול בשפכים
צנרת תהליך תעשייתי
יתרון מרכזי:
ביצועים טובים יותר תחת:
רכיבה תכופה על אופניים
תנאי התפשטות תרמית
כיתות לחץ גבוהות יותר
דרישות בטיחות-אש (תצורות API 607)
מדריך בחירה (הנדסה + לוגיקה לרכש)
בחר אפס היסט כאשר:
שירות בלחץ נמוך (בדרך כלל Class 150 ומטה)
מים, אוויר או נוזלים לא-תוקפניים
תדר הפעלה נמוך
פרויקטים עירוניים או HVAC רגישים לעלות-
הטוב ביותר עבור יישומי CAPEX נמוך
בחר היסט כפול כאשר:
מערכות לחץ בינוני עד גבוה
נדרשים מחזורי פעולה תכופים
רכיבה תרמית או תנאי תהליך תעשייתי
דרישות אמינות-בבטיחות אש או גבוהות יותר
האיזון הטוב ביותר של CAPEX ועלות מחזור חיים (TCO)
קבל דוח בחירה מקצועי לפני הרכישה.
תובנות מפתח ברכש
בתנאי שירות תעשייתיים, עיצובי אופסט כפול מפחיתים בדרך כלל את עלות התחזוקה הכוללת עקב:
שיעור בלאי מושב נמוך יותר
שינוי מומנט מופחת לאורך זמן
יציבות איטום משופרת בתנאי רכיבה על אופניים
ייצור ואבטחת איכות (EEAT ENHANCED)
שסתומי פרפר תעשייתיים מיוצרים ונבדקים בדרך כלל על פי:
API 609– תקן עיצוב שסתום פרפר
ASME B16.34– דירוגי טמפרטורת-לחץ
API 598- דרישות בדיקה ובדיקה
בקרת איכות טיפוסית כוללת:
בדיקת לחץ מעטפת
בדיקת נזילת מושב
אישור חומר (EN 10204 3.1 / 3.2)
בדיקות לא-הרסניות (UT / RT / MT לפי הצורך)
בדיקת ציפוי (מערכות הגנת אפוקסי / קורוזיה)
בדיקות אש-בטוחות (API 607 כאשר רלוונטי)
אפשרויות אספקה זמינות:
עיצובים של רקיק / לוג / אוגן
מפעילים ידניים / חשמליים / פנאומטיים
התאמה אישית של OEM עבור EPC ופרויקטים תעשייתיים
מפעל שסתומי פרפר אפס אופסט וכפול אופסט
שאלות נפוצות
ש1: האם ניתן להחליף שסתום היסט אפס בשסתום היסט כפול?
כן, אם תקן אוגן, דרגת לחץ וממדי פנים-אל- עומדים בתקני API 609 או תקני ISO רלוונטיים.
עם זאת, מומנט המפעיל ותצורת ההרכבה עדיין עשויים לדרוש התאמה.
שאלה 2: מדוע שסתומים כפולים יקרים יותר?
כי הם דורשים:
גיאומטריה אקסצנטרית מדויקת-
גופי פלדה מחושלים או יצוקים בדרגה- גבוהה יותר
תכנון מערכת איטום מורכבת יותר
דרישות בדיקות ביצועים גבוהות יותר
ש 3: לאיזה סוג יש חיי שירות ארוכים יותר?
בשירותי רכיבה על אופניים תעשייתיים, שסתומי היסט כפולים בדרך כלל מספקים חיי מושב ארוכים יותר באופן משמעותי עקב חיכוך ובלאי מופחתים.
ש4: האם שסתומי היסט כפולים-בטוחים?
כן, כאשר תוכנן עם מערכות איטום גיבוי מתכת ונבדק לפי תקני בטיחות אש של API 607.-
ש 5: מהי נקודת הכשל הנפוצה ביותר?
אפס היסט: בלאי מושב אלסטומר ועיוות
היסט כפול: הזדקנות המושב או גודל מפעיל לא תקין (פחות תכופות)
מסקנה הנדסית סופית
שסתומי פרפר אפס אופסט הם המתאימים ביותר עבור יישומי שימוש כלליים בלחץ נמוך- שבהם יעילות העלות היא המניע העיקרי. עם זאת, שסתומי פרפר כפולים הם הבחירה המועדפת במערכות תעשייתיות מודרניות בשל יציבות האיטום המעולה שלהם, דרישות תחזוקה מופחתות וטווח פעולה רחב יותר.
מנקודת מבט של הנדסת מחזור חיים, עיצובי אופסט כפול הם כעת הפתרון הדומיננטי בתעשיות נפט וגז, פטרוכימיה וייצור חשמל.
