A שסתום כדור ידניהוא סוג של שסתום השולט בזרימת הנוזל על ידי הפעלה ידנית של ידית או גלגל יד. הוא נמצא בשימוש נרחב במערכות צנרת תעשייתיות. מבנה הליבה שלו מורכב מגוף שסתום, כדור, גזע שסתום, רכיבי איטום ומכשיר הפעלה. בחלק המרכזי של הכדור יש חור עובר. כאשר החור העובר נמצא באותו כיוון כמו הצינור, הנוזל יכול לעבור בצורה חלקה ולהשיג את המצב הפתוח; כאשר הידית מסובבת 90 מעלות כדי להפוך את החור דרך הכדור למאונך לכיוון הצינור, זרימת הנוזל מנותקת, ומשיגה את פונקציית הסגירה.
בשל הפתיחה והסגירה המהירה והתפעול הפשוט שלו, לשסתום הכדור הידני יש ערך יישום משמעותי בטיפול במים, פטרוכימיה, הובלת גז טבעי, HVAC ומערכות נוספות.
קבוצת GNEE מייצרת שסתומים כדוריים ידניים כבר 18 שנים ומציעה שירותי ייעוץ והתאמה אישית לבחירת שסתומים.פתרונות שסתומים גלובליים - צור קשר עם המומחים שלנו עכשיו!
מפרט שסתום כדור ידני
חומר: WCB, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, CF8 (304), CF3 (304L), CF8M (316), CF3M (316L), Ti
קוטר חיצוני נומינלי: DN50 - DN350
לחץ נומינלי: PN1.6 - 25MPa
טמפרטורה ישימה: -46 מעלות - 500 מעלות
שסתום כדור ידני עקרון עבודה
עקרון העבודה של שסתום כדור ידני מבוסס על התנועה הסיבובית של הכדור. כאשר יש צורך לפתוח את השסתום, המפעיל מסובב את ידית ההפעלה נגד כיוון השעון, וגזע השסתום מניע את הכדור להסתובב, מה שגורם לחור העגול בכדור להתיישר עם הצינור, מה שמאפשר לנוזל לזרום בצורה חלקה. לעומת זאת, כאשר יש צורך לסגור את השסתום, המפעיל מסובב את ידית ההפעלה בכיוון השעון, והכדור מסתובב למצב מאונך לצנרת, בשלב זה החור העגול נסגר, והנוזל אינו יכול לעבור דרכו. על ידי התאמת זווית הסיבוב של הכדור, ניתן לשלוט בקצב הזרימה של הנוזל במידה מסוימת.
שסתום כדור ידני מאפיינים ויתרונות
- מבנה פשוט: המבנה של השסתום הכדורי הידני פשוט יחסית, מורכב ממספר מרכיבים מרכזיים בלבד. זה קל לייצור ולתחזוקה.
- נוחות תפעולית: שסתום הכדור הידני קל לתפעול ובעל גודל קטן. זה יכול להתבצע עם קטרים גדולים, מה שהופך אותו נוח להתקנה ושימוש במערכות צנרת.
- ביצועי האיטום אמינים: משטחי האיטום של השסתום הכדורי הידני נשארים במצב סגור רוב הזמן, ויש להם פחות סיכוי להישחק על ידי המדיום. לכן, ביצועי האיטום אמינים.
- טווח יישום רחב: שסתום הכדור הידני מתאים לתנאי מדיה וטמפרטורה שונים, ויכול לענות על הצרכים של תחומי תעשייה שונים.
- עמיד: הגוף הכדורי עשוי מחומר -עמיד בפני שחיקה, שיכול לעמוד בלחץ גבוה ובקצב זרימה גבוה של נוזלים, ובכך להאריך את חיי השירות של השסתום.
יישום שסתום כדור ידני
שסתומי כדור ידניים היו בשימוש נרחב בתחומים שונים בשל הביצועים המצוינים שלהם ומגוון רחב של יישומים. לְדוּגמָה:
- תעשייה כימית: בתעשייה הכימית, שסתומי כדור ידניים משמשים לשליטה בזרימה של מדיות כימיות שונות, מה שמבטיח את היציבות והבטיחות של תהליך הייצור.
- נפט: במהלך תהליך הפקת ועיבוד הנפט, משתמשים בשסתומי כדור ידניים לשליטה בהובלה והפצה של נפט וגז, וכן להגנה ותחזוקה של ציוד.
- גז טבעי: במערכת ההולכה של הגז הטבעי משתמשים בשסתומי כדור ידניים לשליטה בזרימה ובלחץ של הגז הטבעי, מה שמבטיח את הבטיחות והיציבות של תהליך ההולכה.
- טיפול במים: במערכת הטיפול במים משתמשים בשסתומי כדור ידניים לשליטה בהפעלה/כיבוי והתאמת זרימת המים וכן לניקוי ותחזוקה של הציוד.
- תרופות: במהלך תהליך הייצור של התרופות, שסתומי כדור ידניים משמשים לשליטה על נוזלים נקיים וסטריליים, מה שמבטיח איכות ובטיחות המוצר.

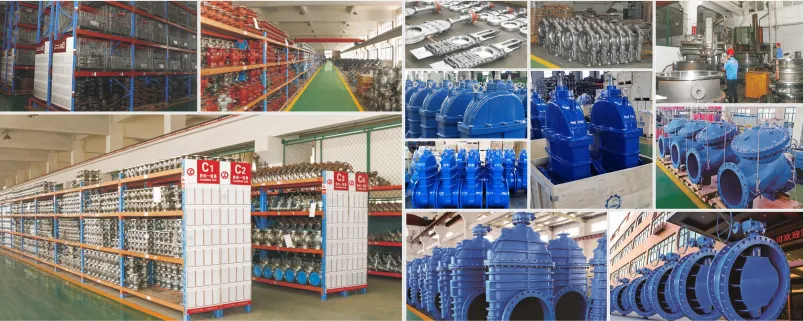

מפעל שסתום כדור ידני
